光电变换电路的测量技巧与方法
【摘要】：光-电变换电路主要是利用发光器件或光敏器件将光能转变为电信号或电能的电路，它主要应用在一些光电控制、变换和传输电路中。光敏二极管VD1将接收的光信号直接转换为电信号并加到三极管VT1的基极上。图7-13 光信号转换放大电路的测量操作2.光控开关中光-电变换电路的测量图解演示光控开关中光-电变换电路的测量如图7-14所示。这是一个由光敏电阻器等元器件构成的光控开关电路。
光-电变换电路主要是利用发光器件或光敏器件将光能转变为电信号或电能的电路，它主要应用在一些光电控制、变换和传输电路中。
1.光信号转换放大电路的测量
图解演示

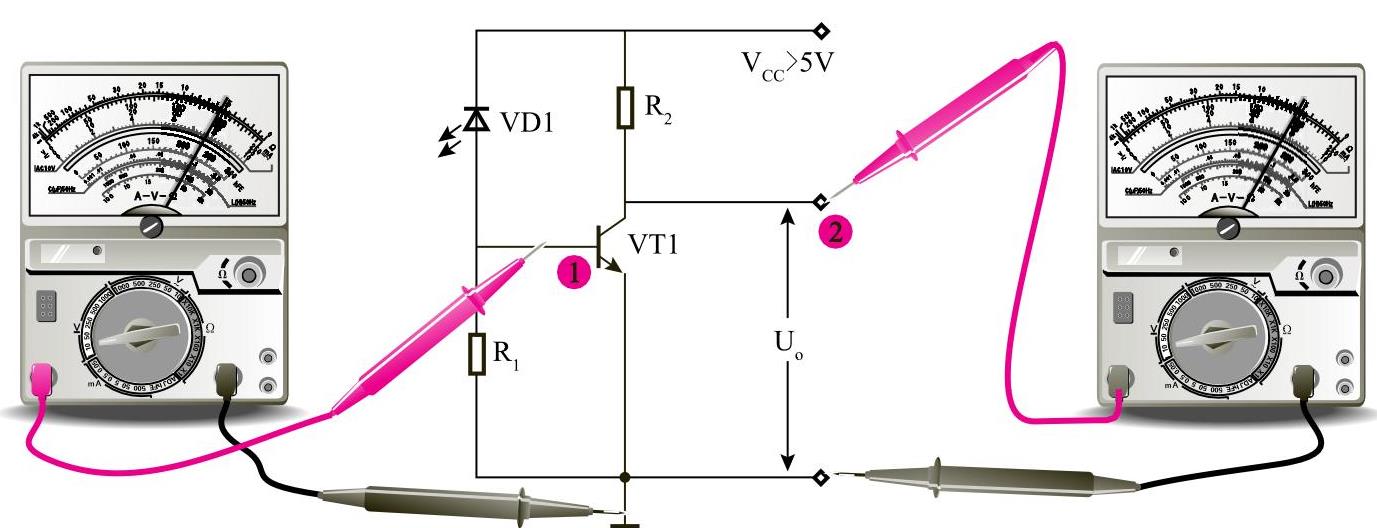

光信号转换放大电路的测量如图7-13所示。这是一种最基本的光信号处理电路，在该电路的后级控制部分可根据实际需要设计各种各样的电路，构成自动光控电路。该电路中的主要器件为光敏二极管VD1和三极管VT1。光敏二极管VD1将接收的光信号直接转换为电信号并加到三极管VT1的基极上。光照强度不同，其输出的电流也不相同。通常，光敏二极管随光照强度的增加，呈低阻状态，即光照强度越大，光敏二极管加到VT1基极的电流越大，VT1的集电极电流也越大，则输出端的电压Uo越低。
测量时：
1）检测光-电变换电路中光能转换为电能的关键检测点，正常情况下，当该电路达到工作状态后，用万用表即可测量到一定的电压值，且该电压值随电路中光敏二极管VD1感受光强度的变化而变化；
2）检测该光-电变换电路的电能输出端，当该电路工作良好时，用万用表即可测量到相应的直流电压值，而且该电压值也随光敏二极管VD1感受光强度的变化而变化。
图7-13 光信号转换放大电路的测量操作
2.光控开关中光-电变换电路的测量(https://www.chuimin.cn)
图解演示

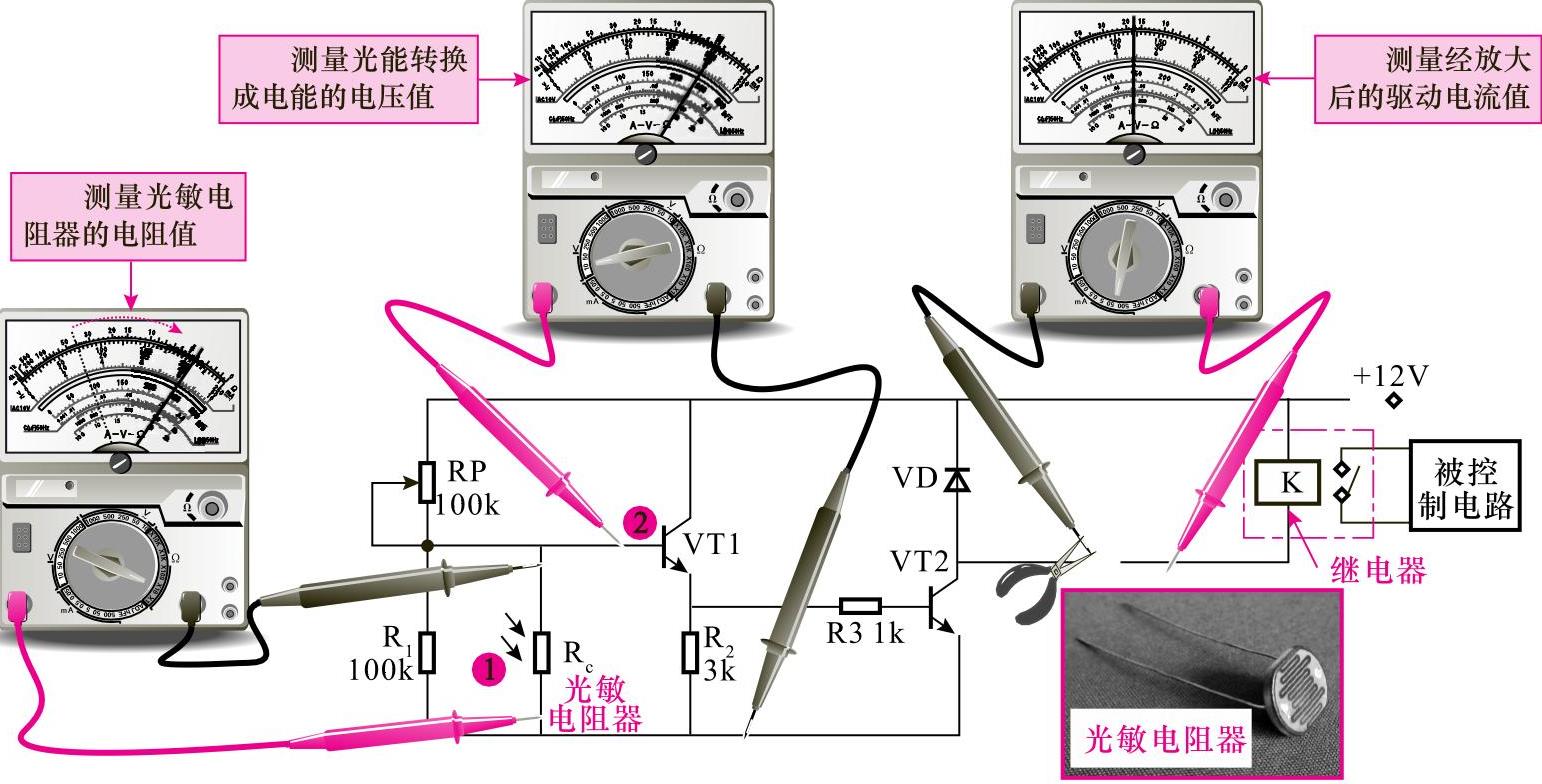

光控开关中光-电变换电路的测量如图7-14所示。这是一个由光敏电阻器等元器件构成的光控开关电路。当光照强度下降到光敏电阻的设定值时，光敏电阻Rc的阻值升高使VT1导通，VT2的集电极电流使继电器K线圈得电，其常开触点闭合，常闭触点断开，从而实现对外电路的控制。
图7-14 光控开关中光-电变换电路的测量操作
测量时：
1）检测光-电变换电路中的光敏电阻器，它是该电路中的核心元件，其阻值随光照强度的变化而变化，一般情况下，当光照强度增强时，光敏电阻器的阻值会明显减小，当光照强度减弱时，其阻值会显著增大，因此当该电路达到工作状态后，用万用表即可测量到一个随光照强度变化而变化的电阻值；
2）检测光-电变换电路中的光能转换为电能的关键体现部位，当该电路工作良好时，用万用表即可测量到一个直流电压值；
3）检测光-电变换电路中的输出部分，当该电路工作良好时，用万用表即可测量到一个用于驱动继电器线圈得电的直流电流值。
