交流-直流变换电路是指采用整流二极管、集成电路等元器件将交流电变为直流电的电路,主要用于电源电路、检测及保护等电路中。
1.空调器中交流-直流变换电路的测量
图解演示
空调器中交流-直流变换电路的测量如图7-11所示。这是一个空调器的电压检测电路。该电路中220V交流电压经降压变压器T3后,变成交流低电压作为电压检测端,经VD4半波整流以及R23、C24滤波之后,由微处理器⒁脚进行检测,交流输入电压高于260V或低于160V时,T3输出经VD4整流后的直流电压也会相应地升高,该电压经CPU识别处理后,将报警并进行待机保护。
测量时:
1)首先检测降压变压器的次级输出电压,当空调器接入市电220V后,由变压器T3将220V交流电压变为交流低压,用万用表即可测量到经降低的交流电压值;
2)然后检测二极管VD4整流后的直流电压,当空调器进入工作状态后,用万用表即可检测到该处直流电压的值,一般该值随输入电压的变化而变化。
2.电源适配器中交流-直流变换电路的测量
图解演示
电源适配器中交流-直流变换电路的测量如图7-12所示。这是一个常见的电子产品的电源适配器电路,交流220V电压经变压器后,由变压器的次级绕组输出降压后的多种交流低压,此时拨动开关可以选择输出电压的档位,变压后的交流电压经桥式整流电路和滤波电路后形成直流电压输出。
测量时:
1)首先检测变压器的次级输出电压,当该电路达到工作状态后,将滑动开关拨动到不同的档位,用万用表即可测量到相应档位的交流电压值;
2)然后检测整流滤波后的直流电压,当该电路工作良好时,用万用表即可测量到输出的直流电压值。一般根据后级不同电路或设备的需要,可通过调整滑动开关的位置来得到不同数值的直流电压值。

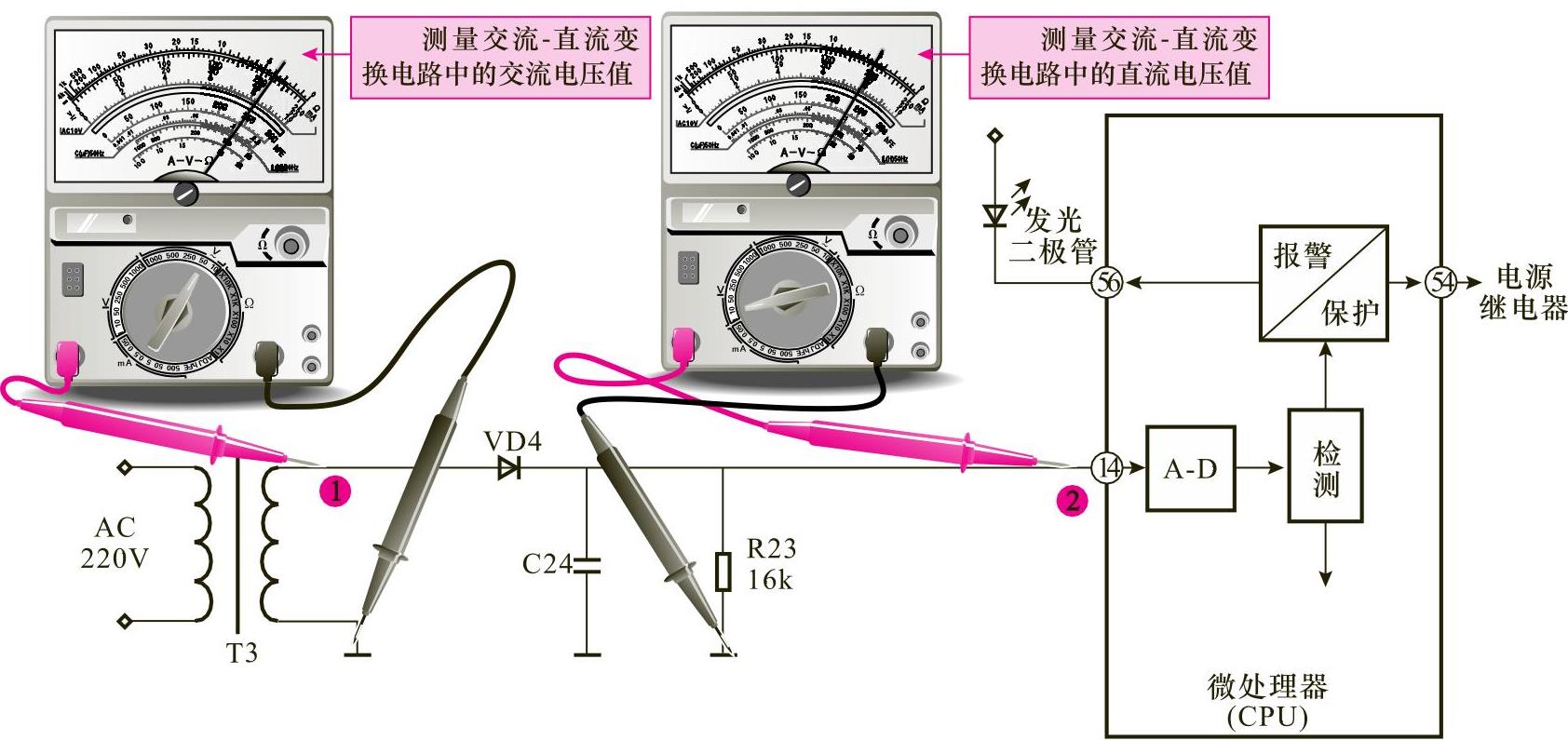

图7-11 空调器中交流-直流变换电路的测量操作

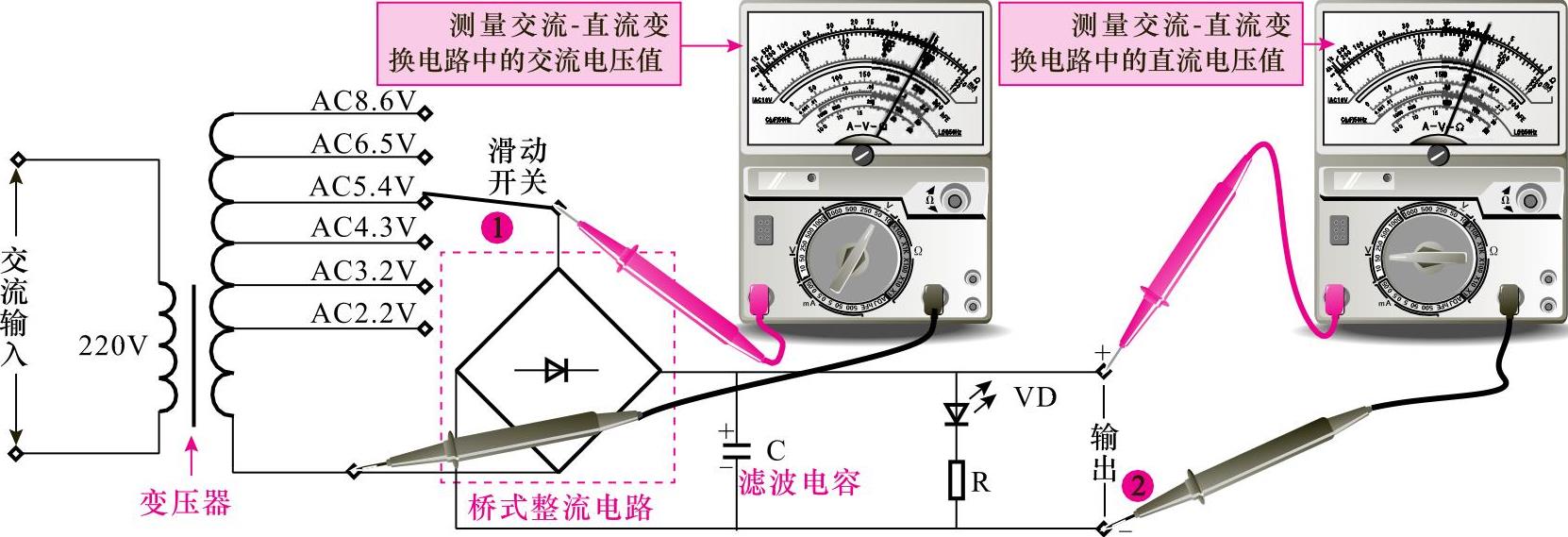

图7-12 电源适配器中交流-直流变换电路的测量操作
