测量开关电源电路的方法与技巧

2025-09-29 理论教育版权反馈

【摘要】：除此之外，该类电路中开关振荡集成电路的启动电压也是重要的测量项目。图7-7 典型VCD/DVD机开关电源电路的测量操作在开机的同时，300V直流电压加到IC1的⑤～⑧脚，使IC1内的振荡电路起振，开关变压器T1的初级绕组中开始有开关电流产生。

1.典型数字卫星接收机中开关电源电路的测量

图解演示

典型数字卫星接收机中开关电源电路的测量如图7-6所示。这是一种典型数字卫星接收机（金泰克KT-D8320F型）中的开关电源电路。该电路中，交流220V电压先经交流输入电路、桥式整流及滤波电路，得到+300V左右的直流电压，为开关电源电路供电。+300V左右的直流电压，一路通过开关变压器TF的①～④绕组，加到IC1（5M0380R）的②脚（即5M0380R内部的场效应开关管漏极）；另一路则通过起动电阻R₂降压后，加到IC1的③脚（5M0380R的供电脚），为IC1提供起动电压。当C₇两端电压充至13V左右时，IC1内部的振荡电路开始工作，并输出额定占空比的PWM信号去驱动IC1内部的功率开关管，使其工作在开关状态。这时，TF的①～④绕组便有高频脉冲电流流过，其次级绕组也会产生高频感应脉冲电压，其中③～⑤绕组产生的高频脉冲电压经VD2整流、R₃限流、C₇滤波后，得到+18V左右的直流电压，该电压被称为正反馈电压，直接送到IC1的③脚，为IC1的内部电路提供正常工作所需电压，使电源电路能够正常、稳定地工作下去。另外，变压器的其他4组次级绕组输出+3.3V、+5V、+21V、+31V和+12V电压，为后级电路提供电源。

测量时：

1）先测量桥式整流堆整流后的电压，当将该电路接入市电220V，并按下开机键后，用万用表即可测量到一个约300V的直流电压值；

2）再检测开关电源电路中最终的直流电压输出端，当该电路达到工作状态后，用万用表即可测量到5组直流电压值，如图7-6中测得数值为21V；

图7-6 典型数字卫星接收机中开关电源电路的测量操作

3）也可用示波器探头靠近开关变压器铁心部分，若该电路工作良好时，则用示波器即可测量到明显的脉冲信号波形。

提示说明

开关电源电路的测量是进行电子产品调试和检修中应用最为广泛的一项技能，通常情况下判断一个开关电源电路是否工作，可首先检查其输出端的电压值，若输出端电压与图纸资料参考电压基本相同，则表明该开关电源工作良好；若输出端无电压，则可顺电路的信号流程逐级向前检测，电压消失的地方即为重要的故障线索和部位。(https://www.chuimin.cn)

除此之外，该类电路中开关振荡集成电路的启动电压也是重要的测量项目。

2.典型VCD/DVD机开关电源电路的测量

图解演示

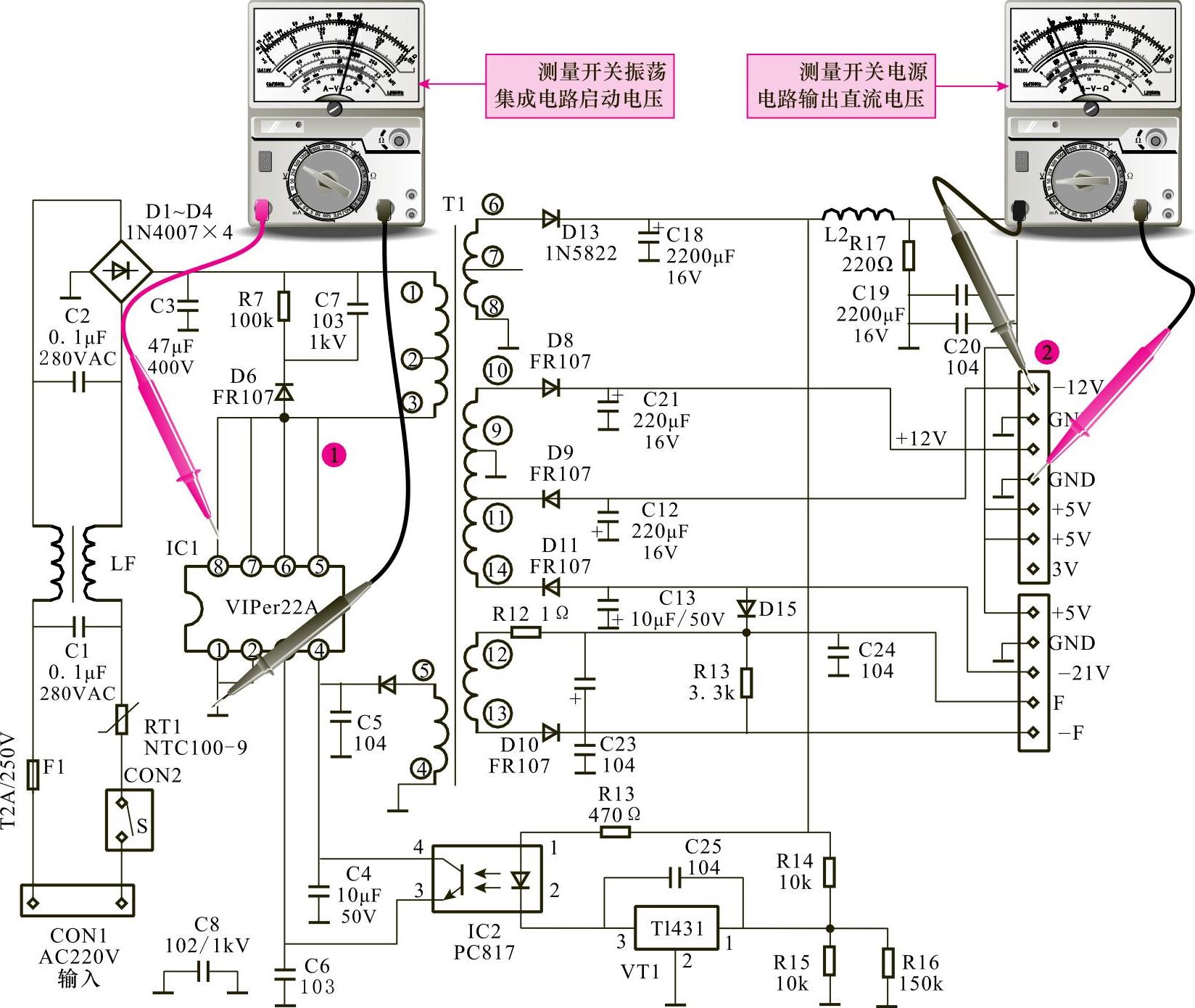

典型VCD/DVD机开关电源电路的测量如图7-7所示。这是一个典型VCD/DVD机（中龙ZL-2801A型）中的开关稳压电源电路。220V交流电压经滤波、桥式整流堆D1～D4、滤波电容C3处理后输出约300V的直流电压，该电压经开关变压器T1的初级绕组①～③加到IC1的⑤～⑧脚，⑤～⑧脚内接开关场效应管的漏极。

图7-7 典型VCD/DVD机开关电源电路的测量操作

在开机的同时，300V直流电压加到IC1的⑤～⑧脚，使IC1内的振荡电路起振，开关变压器T1的初级绕组中开始有开关电流产生。T1的次级绕组④～⑤会感应出开关信号，⑤脚的输出经整流滤波和稳压电路形成正反馈信号并叠加到IC1的④脚，保持④脚有足够的直流电压来维持IC1中振荡电路的振荡，使开关电路进入稳定的振荡状态。另外，T1的次级有多个绕组，每个绕组的输出端都接有整流滤波电路，分别输出-12V、+12V、+5V、-27V等电压。测量时：

1）首先检测开关振荡集成电路的供电电压，当该电路达到工作状态后，用万用表即可测量到约270V的直流电压；

2）然后检测开关电源电路的直流电压输出端，当该电路达到工作状态后，用万用表即可测量到4组直流电压值，如图7-7中测得数值为12V。
