如何测量稳压电路？
【摘要】：图7-4 收音机稳压电路的测量操作测量时：1）先检测220V交流电压输入端，当将电路接入市电插座后，用万用表即可测量到约220V的交流电压值；2）检测整流后的直流电压，当电路进入工作状态后，用万用表即可测量到一个大于8V的直流电压值；3）检测稳压电路的直流输出端，当该电路工作良好时，用万用表即可测量到约6V的直流电压值。图7-5 由集成电路构成的稳压电路的测量操作
1.收音机稳压电路的测量
图解演示

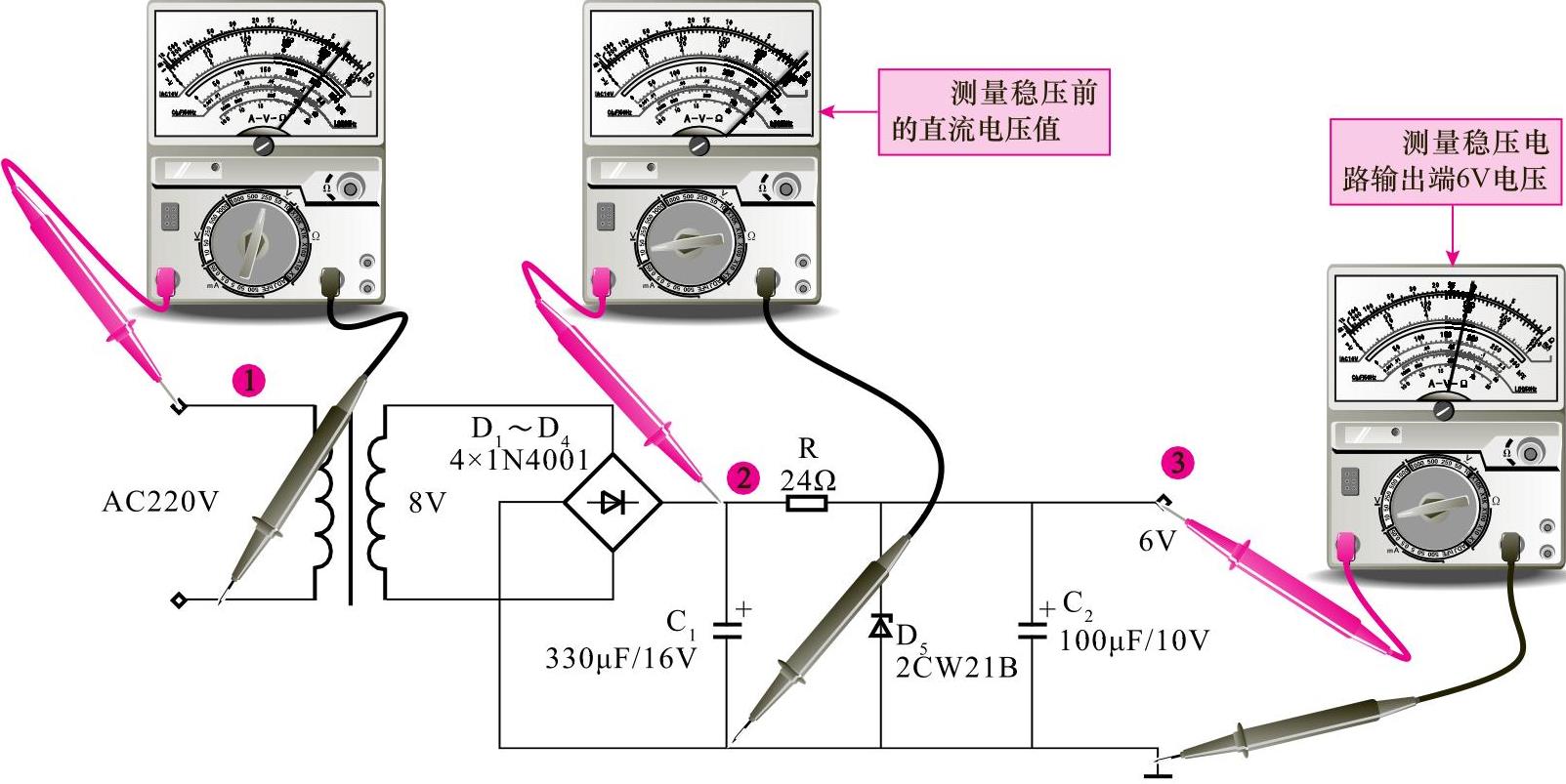

收音机稳压电路的测量如图7-4所示。这是一种收音机中使用的直流稳压电源电路，交流220V电压经变压器降压后输出8V交流低压，8V交流电压经桥式整流电路整流后输出约11V直流电压，再经C1滤波，R限流、D5稳压，C2滤波后输出6V稳压直流。电路中使用了两只电解电容进行平滑滤波。
图7-4 收音机稳压电路的测量操作
测量时：
1）先检测220V交流电压输入端，当将电路接入市电插座后，用万用表即可测量到约220V的交流电压值；
2）检测整流后的直流电压，当电路进入工作状态后，用万用表即可测量到一个大于8V的直流电压值；
3）检测稳压电路的直流输出端，当该电路工作良好时，用万用表即可测量到约6V的直流电压值。
2.集成稳压电路的测量
图解演示
集成稳压电路的测量如图7-5所示。这是一种集成稳压电路，交流220V电压经降压变压器降压后输出一个较低的交流电压，再经二极管VD整流后变为约13.5V的直流电压，该电压经稳压集成电路U1（7805）稳压后，输出约5V直流电压，为后级电路供电。
测量时：
1）检测稳压集成电路的输入端，当电路达到工作状态后，用万用表即可测量到一个约13.5V的直流电压值；
2）检测稳压集成电路的输出端，当该电路工作良好时，用万用表即可测量到一个约5V的直流电压值。
图7-5 由集成电路构成的稳压电路的测量操作
