6.5.1数字信号的特点
【摘要】：要表示很多的数字信号，即很多的低电平和高电平组合的信号就是脉冲信号。因而数字信号是由脉冲信号来表现的，处理数字信号的电路就是处理脉冲信号的电路。图6-36 数字信号的种类2.数字信号的相关电路及应用数字信号是用“0”和“1”表示的二进制信号，在电路中数字信号大都是用脉冲信号的波形来表示的，因而其相关电路也都是与脉冲电路相关的。
1.数字信号的特点
数字信号大都是由“0”和“1”组成的二进制信号，在数字电路中，“0”和“1”往往是由电压的“低”和“高”来表示的（也可以用电流的有无或其他的电量来表示）。要表示很多的数字信号，即很多的低电平和高电平组合的信号就是脉冲信号。因而数字信号是由脉冲信号来表现的，处理数字信号的电路就是处理脉冲信号的电路。但脉冲信号并不一定就是数字信号，这个关系要清楚。
数字信号的特点是代表信息的物理量以一系列数据组的形式来表示，它在时间轴上是不连续的。以一定的时间间隔对模拟信号取样，再将取样值用数字组来表示。可见数字信号在时间轴上是离散的，表示幅度值的数字量也是离散的，因为幅度值是由有限个状态数来表示的。
图解演示
模拟信号和数字信号的波形有很大的区别，如图6-35所示。一个是连续变化的物理量，一个是离散的数字量，即脉冲状的信号。
图6-35 模拟信号和数字信号的波形
图解演示

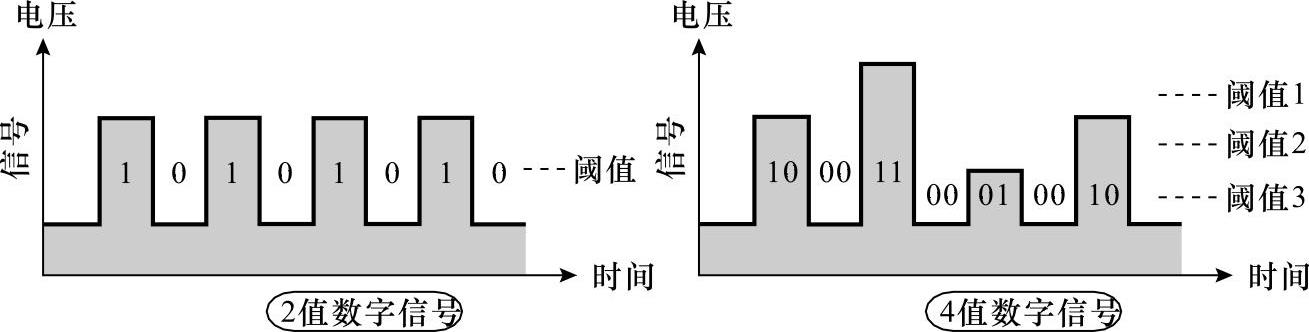

数字信号的波形也有不同的特点，如图6-36所示。数字信号有2值数字信号和多值数字信号。在实际的产品中大多采用2值数字信号。
图6-36 数字信号的种类
2.数字信号的相关电路及应用
数字信号是用“0”和“1”表示的二进制信号，在电路中数字信号大都是用脉冲信号的波形来表示的，因而其相关电路也都是与脉冲电路相关的。
目前在数字电视、数码音响、影碟机和数码外设等产品中都实现了数字化，与此同时也开发了各种数字信号处理集成电路，我们将处理数字信号的电路称为数字电路，如常见的D-A变换电路等。
图解演示
典型数码影碟机中的数字信号如图6-37所示。
图6-37 数码影碟机中的数字信号
