1.脉冲信号的基本特点
脉冲信号是一种持续时间极短的电压或电流波形。从广义上讲,凡不具有持续正弦形状的波形,几乎都可以称为脉冲信号。它可以是周期性的,也可以是非周期性的。
图解演示
几种常见的脉冲信号波形如图6-25所示。

图6-25 常见的脉冲信号波形
具体为矩形脉冲、方波脉冲、尖脉冲、锯齿波、钟形波、阶梯波、梯形波、三角波。
若按极性分,常把相对于零电平或某一基准电平,幅值为正时的脉冲称为正极性脉冲,反之称为负极性脉冲。
图解演示

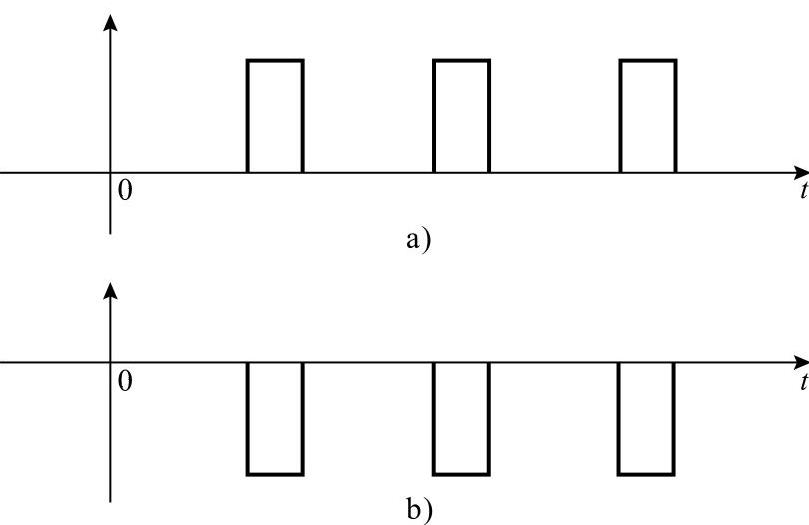

正、负脉冲如图6-26所示。其中图6-26a所示为正脉冲,图6-26b所示为负脉冲。

图6-26 正、负脉冲
任何波形都可以用一些参数来描述它的特征,但由于脉冲波形多种多样,因此对不同的波形需定义不同的参数。下面以常见的矩形脉冲为例介绍它的几个主要参数。
理想的矩形脉冲如图6-26所示,它由低电平到高电平或从高电平到低电平,都是突然垂直变化的。但实际上,脉冲从一种电位状态过渡到另一种电位状态总是要经历一定时间的,且与理想波形相比,波形也会发生一些畸变。
图解演示
实际矩形脉冲波形如图6-27所示。

图6-27 实际矩形脉冲波形
2.脉冲信号的相关电路及应用
(1)脉冲信号产生电路
脉冲信号产生电路是数字脉冲电路中的基本电路,它是指专门用来产生脉冲信号的电路。通常,我们将能够产生脉冲信号的电路称为振荡器。常见的脉冲信号产生电路主要可分为晶体振荡器和多谐振荡器两种。
图解演示
脉冲信号产生电路的基本工作流程如图6-28所示。

图6-28 脉冲信号产生电路的基本工作流程
1)晶体振荡器。晶体振荡器是一种高精度和高稳定性的振荡器,被广泛应用于彩电、计算机、遥控器等各类振荡电路中,用于为数据处理设备产生时钟信号或基准信号。(https://www.chuimin.cn)
晶体振荡器主要是由石英晶体和外围元件构成的谐振器件。石英是一种自然界中天然形成的结晶物质,具有一种称为压电效应的特性。晶体受到机械应力的作用会发生振动,由此产生的电压信号的频率等于此机械振动的频率,当晶体两端施加交流电压时,它会在该输入电压频率的作用下振动。在晶体的自然谐振频率下,会产生最强烈的振动现象。晶体的自然谐振频率由其实体尺寸以及切割方式来决定。
一般来说,使用在电子电路中的晶体由架在两个电极之间的石英薄芯片以及用来密封晶体的保护外壳所构成。
图解演示

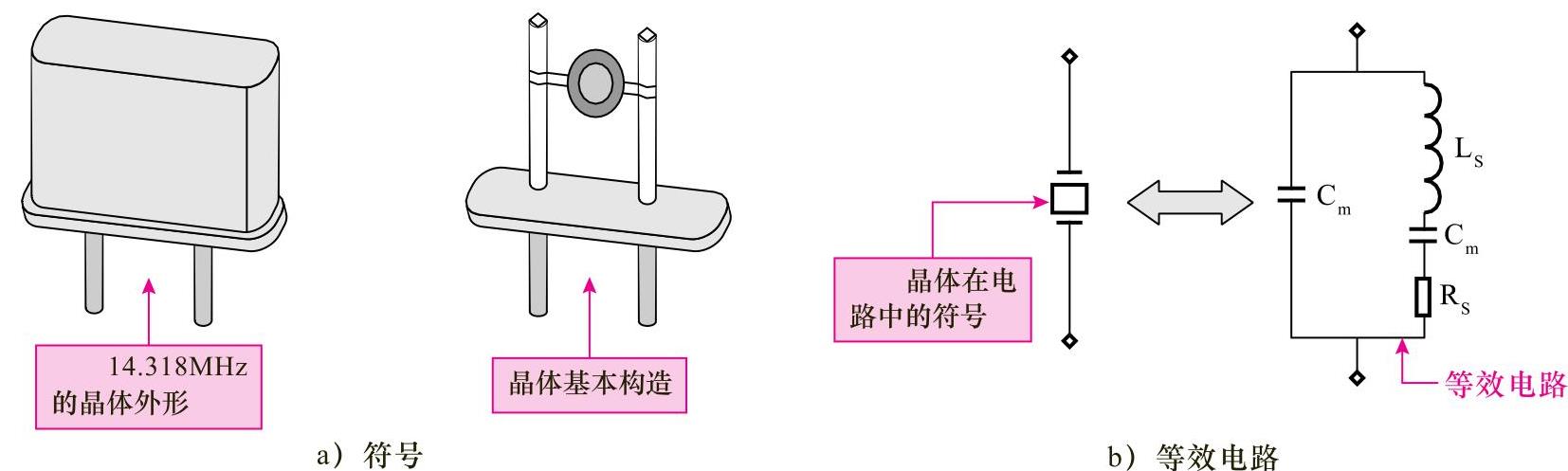

晶体及晶体功能如图6-29所示。

图6-29 晶体及晶体的功能
2)多谐振荡器。多谐振荡器是一种可以自动产生一定频率和幅度的矩形波或方波的电路,其核心器件为对称的两只晶体管,或将两只晶体管进行集成后的集成电路部分。
(2)脉冲信号整形和变换电路
晶体振荡器和多谐振荡器是数字电路中用来产生脉冲信号的电路,其产生的信号波形多为正负半轴对称的脉冲波形,而实际应用中有时可能只需用到其正半周波形,此时就需要用到脉冲整形电路和变换电路。
常见的脉冲信号整形和变换电路主要有RC微分电路(将矩形波转换为尖脉冲)、RC积分电路、单稳态触发电路、双稳态触发电路等。这些电路有一个共同的特点,即它们不能产生脉冲信号,只能将输入端的脉冲信号整形或变换为另一种脉冲信号。
图解演示

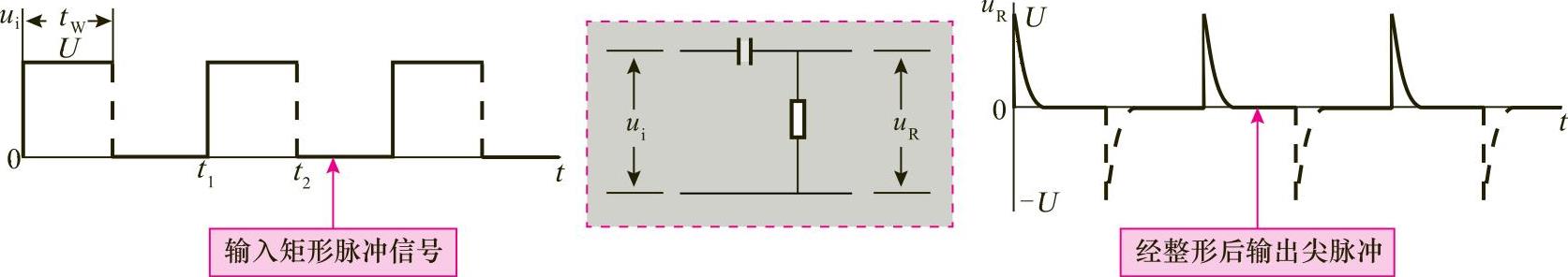

由RC构成的微分和积分脉冲信号整形和变换电路,以及其输入和整形后输出的脉冲信号如图6-30和图6-31所示。

图6-30 RC微分电路及输入输出信号波形

图6-31 RC积分电路及输入输出信号波形
(3)脉冲信号的实际应用
脉冲信号是电子产品中的重要信号,数字电路中的时钟信号、数据信号、控制信号、指令信号、地址信号、编码信号等都是由脉冲信号组成的。
家电产品中,常见的脉冲信号类型多种多样,如电视机行电路中的行/场同步脉冲信号、行场激励信号,电源电路中的开关振荡脉冲信号,系统控制电路中的数据总线和地址总线信号等。
图解演示

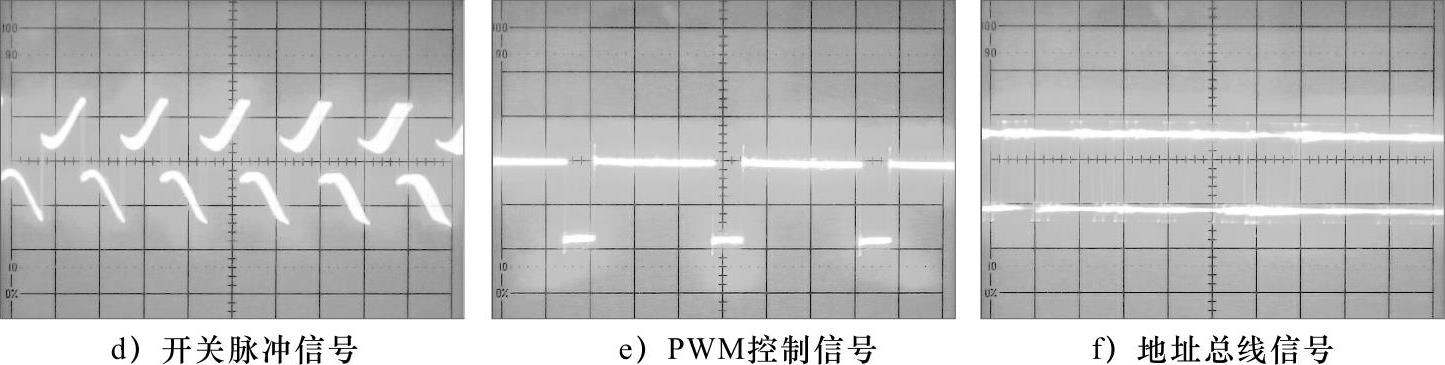

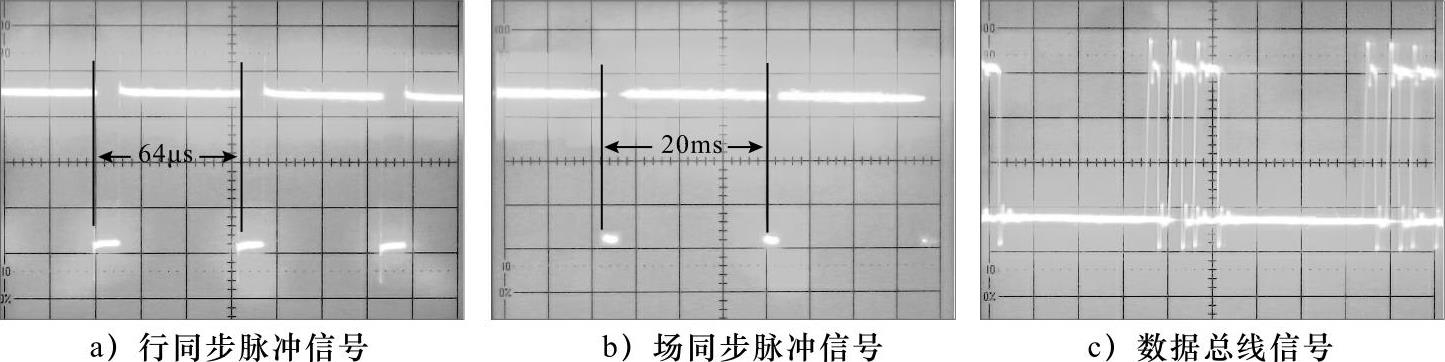

几种常见脉冲信号的实物外形如图6-32所示。

图6-32 几种常见脉冲信号的实物外形

图6-32 几种常见脉冲信号的实物外形(续)
