音频信号测量方法优化：探究声音质量
【摘要】：图6-13 彩色电视机中的音频信号下面我们以检测液晶电视机中的音频信号为例，具体介绍其测量方法。图解演示首先了解该待测液晶电视机中音频信号处理通道中的关键器件，然后理清音频信号处理电路部分的信号流程如图6-14所示。图6-15 用示波器检测液晶电视机中音频信号处理电路的基本方法上述检测过程是根据信号流程逐级递进的，前级器件的输出与后一级器件的输入处信号应该是相同的。
音频信号的检测通常使用示波器进行。检测前应首先了解待测电子产品中音频信号处理通道的关键器件，然后理清音频信号处理通道中相关电路的信号流程，接着用示波器顺着电路的信号流程逐级检测各器件音频信号输入和输出引脚的信号即可。
图6-13 彩色电视机中的音频信号
下面我们以检测液晶电视机中的音频信号为例，具体介绍其测量方法。
图解演示
首先了解该待测液晶电视机中音频信号处理通道中的关键器件，然后理清音频信号处理电路部分的信号流程如图6-14所示。
图6-14 理清音频信号处理流程，找准检测点
图解演示
根据上述信号流程，找到图6-14中接口、音频信号处理电路、数字音频功率放大器及扬声器的音频信号输入和输出引脚，用示波器进行测试，检测前首先将示波器接地夹接地，具体检测方法如图6-15所示。

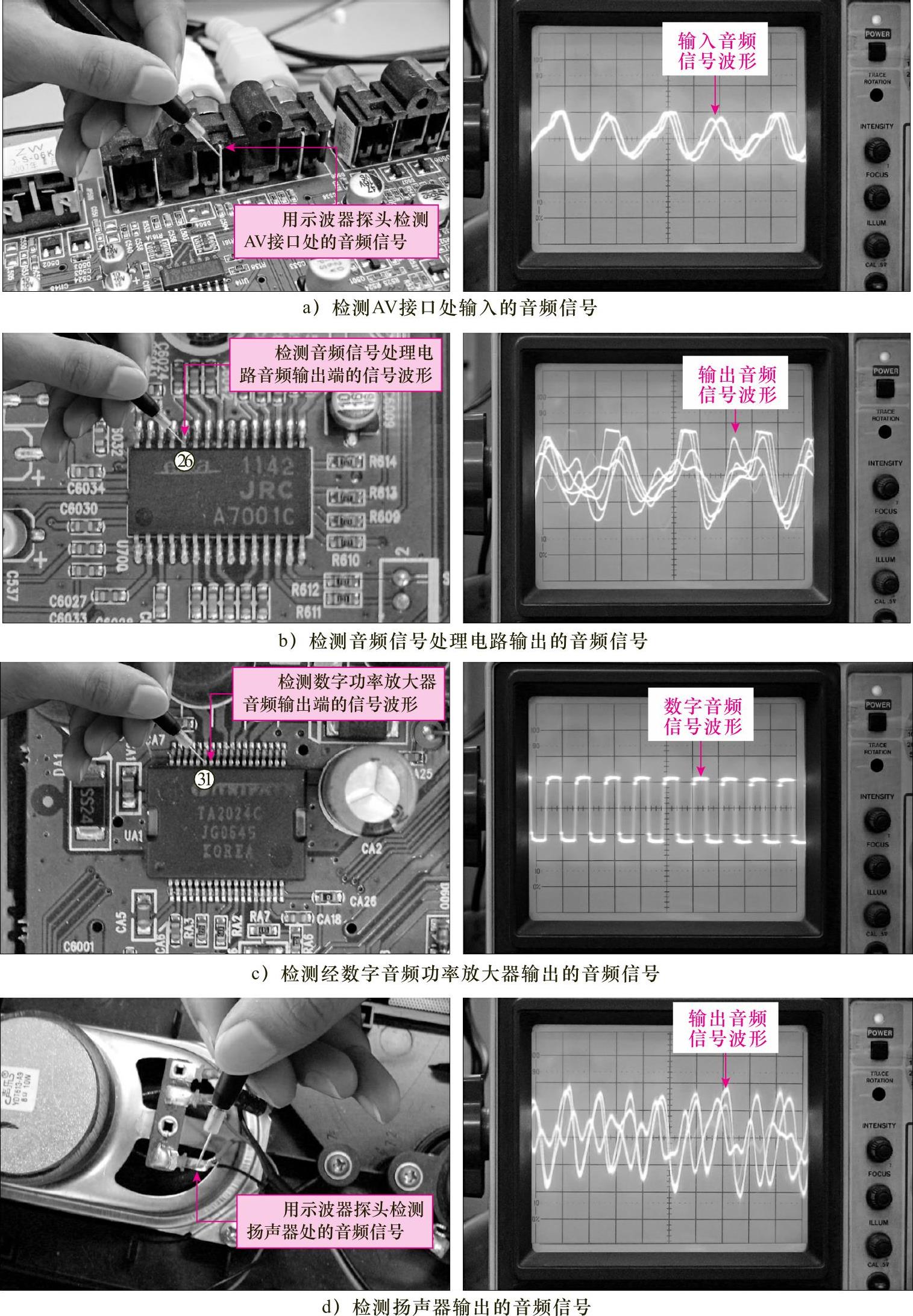

图6-15 用示波器检测液晶电视机中音频信号处理电路的基本方法
上述检测过程是根据信号流程逐级递进的，前级器件的输出与后一级器件的输入处信号应该是相同的。若经检测某一器件处的输入端信号正常，则还需要借助万用表检测各个器件的电压条件是否正常，若电压也正常，而无输出信号，则表明该器件本身故障。由此也可以看到，掌握音频信号的检测方法对于学习电声类家用电子产品十分关键。
