测量正弦交流信号的方法及应用
【摘要】：对于正弦交流信号，一般采用示波器进行测量，即用示波器测试探头测试电子产品中包含正弦交流信号的部位，即可将信号直观地显示在示波器显示屏上。下面我们以信号发生器产生的正弦交流信号的检测操作为例，演示正弦交流信号的测量方法。相关资料当幅度过大、过小或有其他因素影响时，会使正弦信号发生失真现象。图6-4 信号发生器产生的正弦交流波信号的检测方法图6-5 不同频率的正弦交流波形图6-6 交流信号产生失真
对于正弦交流信号，一般采用示波器进行测量，即用示波器测试探头测试电子产品中包含正弦交流信号的部位，即可将信号直观地显示在示波器显示屏上。下面我们以信号发生器产生的正弦交流信号的检测操作为例，演示正弦交流信号的测量方法。
信号发生器一般可以产生频率和幅度可调的正弦波，将其输出端与示波器测试端相连接即可进行测试。
检测前，根据信号发生器上的功能标识找到正弦波输出功能区。首先将信号发生器与示波器进行连接，然后分别打开信号发生器和示波器的电源开关，将示波器探头连接信号发生器的信号输出端即可。
图解演示

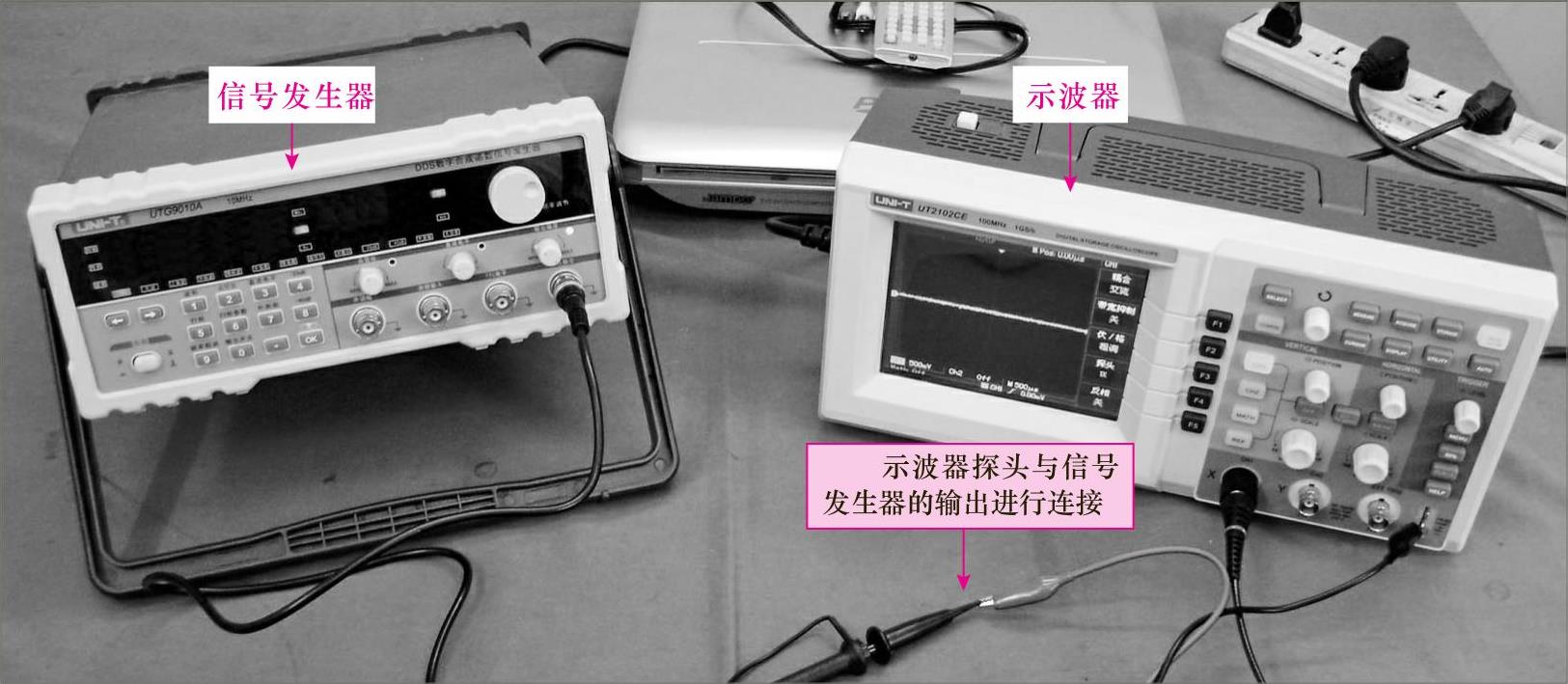

图6-3所示为信号发生器和示波器的连接操作。将示波器的探头与信号发生器的输出端连接。
图6-3 信号发生器与测试仪器（示波器）的连接
图解演示

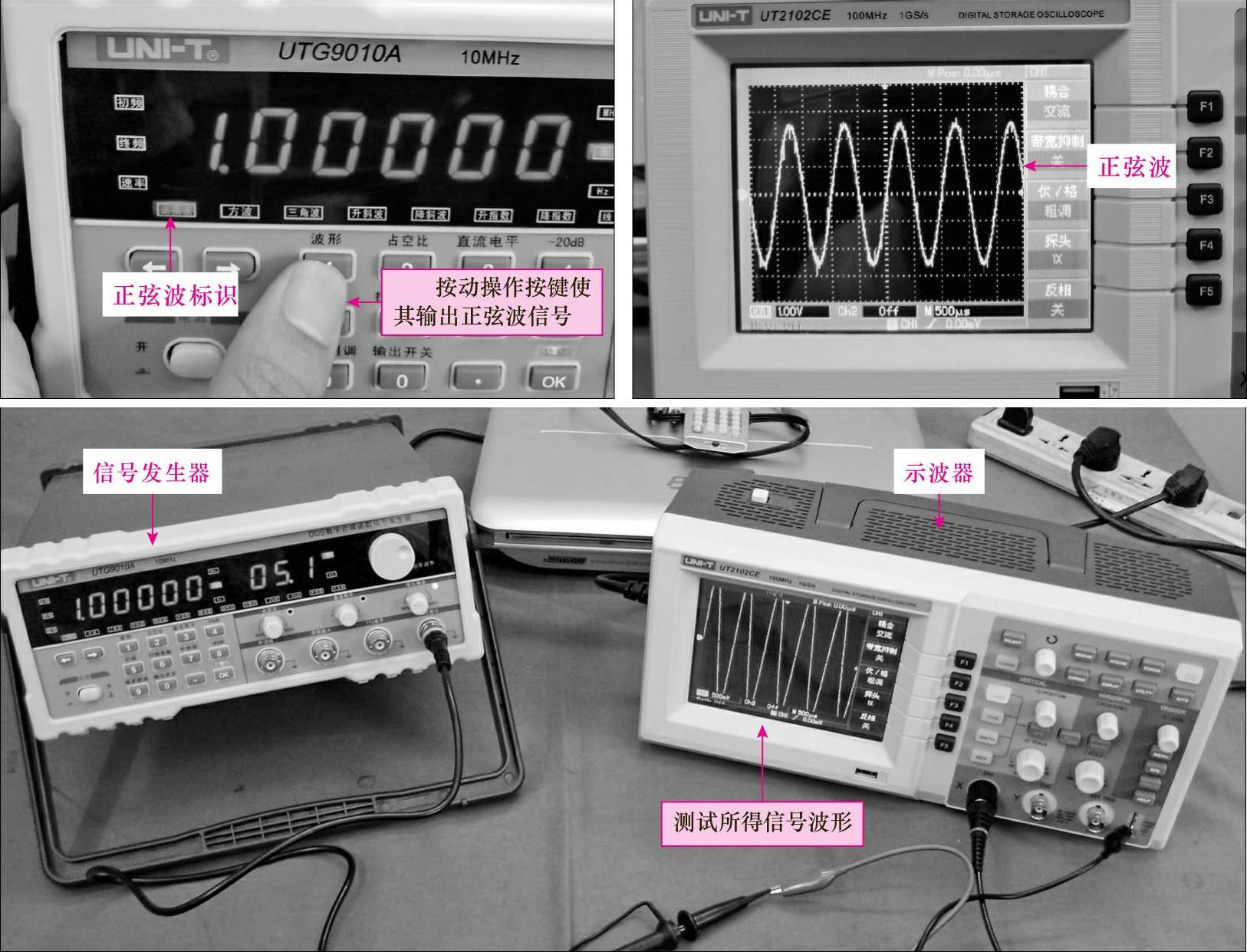

连接好测试仪器后，如图6-4所示，调整信号发生器使其输出正弦波信号，也适当调整示波器功能旋钮，使测试到的波形清晰地显示在示波器显示屏上，便于观察。测量时，示波器档位调整设置不同，示波器显示屏显示的正弦交流信号波形也会有所区别。
提示说明

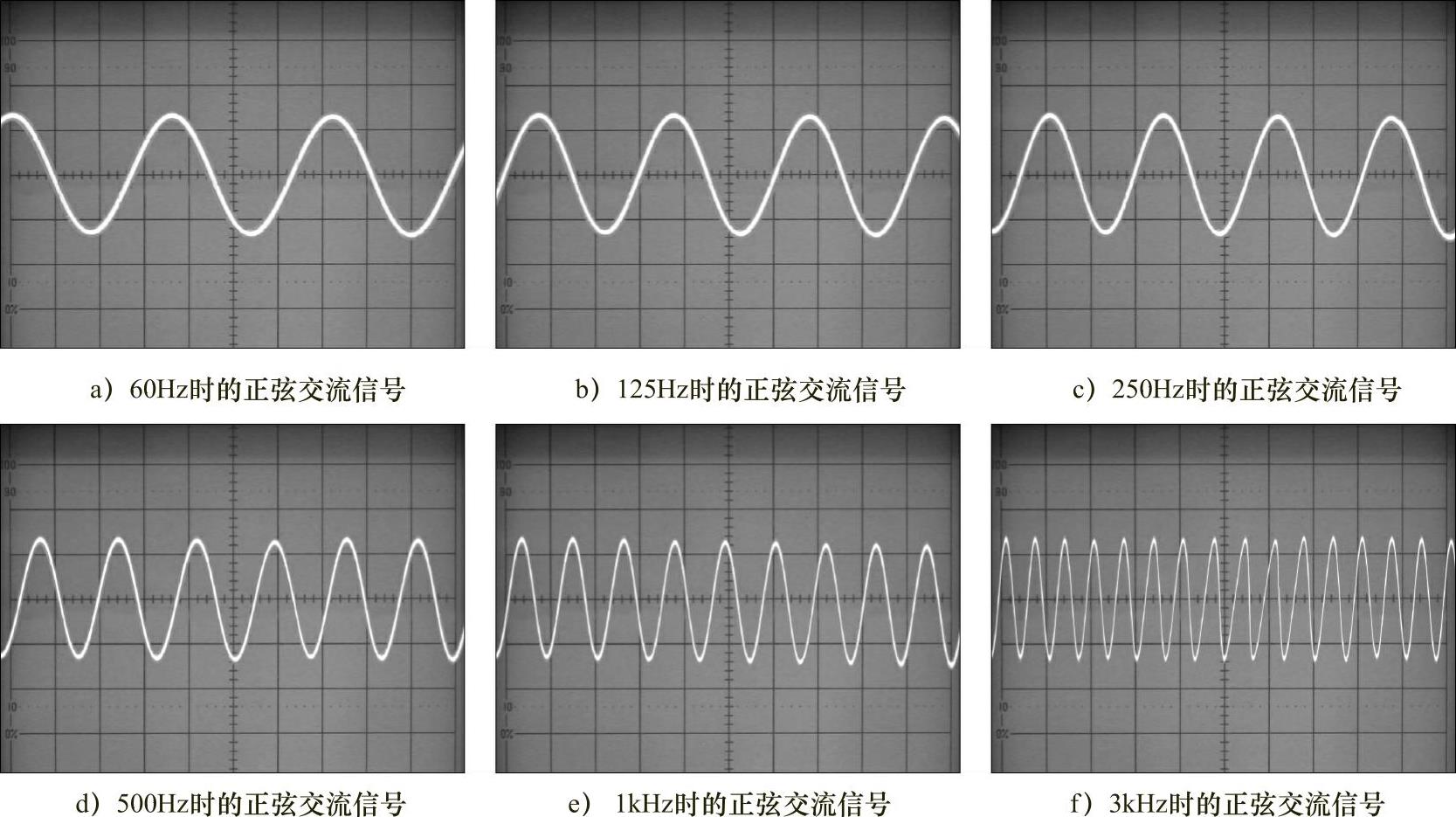

图6-5所示为125Hz、250Hz、500kHz、1kHz和6kHz信号波形。当正弦交流信号波形频率在不同的波段时，示波器上显示的正弦信号会随着频率不同而产生变化。
相关资料
当幅度过大、过小或有其他因素影响时，会使正弦信号发生失真现象。如图6-6所示，从两图的对比中可以发现正弦交流信号顶部产生了失真现象。
图6-4 信号发生器产生的正弦交流波信号的检测方法
图6-5 不同频率的正弦交流波形
图6-6 交流信号产生失真
