音响组件的检测和代换方法优化

【摘要】:若音响系统中输出的音频信号不正常,则需要对音响组件进行检测和代换。

音响系统中输出的音频信号不正常,则需要对音响组件进行检测和代换。

1.话筒的检测和代换方法

话筒和话筒放大器是音响组件中的音频输入设备,若出现不能发声的现象,则无法使音频处理和输出设备得到音源,也就无法正常发出声音,这时就需要对话筒和话筒放大器进行检测与代换。

图解演示

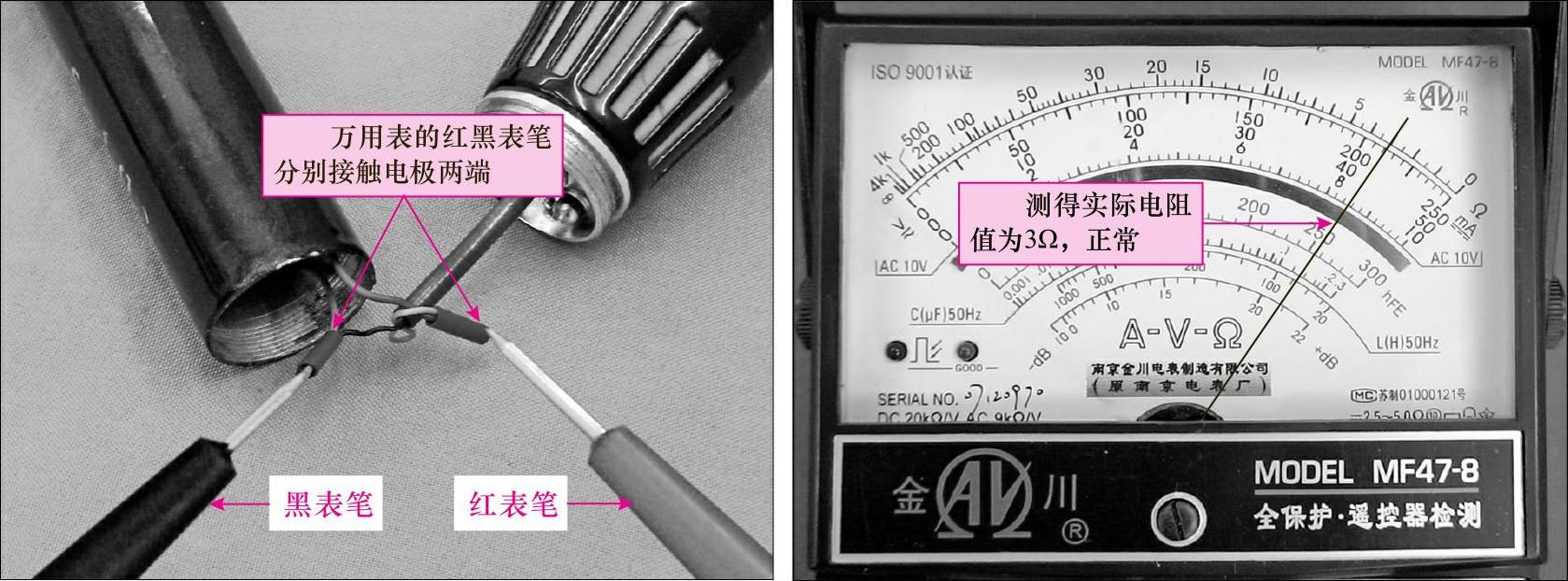

话筒的检测方法如图5-32所示。通常,可通过检测话筒自身阻值来判断其性能好坏。


图5-32 检测话筒电极间的阻值

若测得的阻值与标称值相等或相近,则表明话筒正常;若所测得的阻值与标称值相差太大,则表明话筒已损坏。

相关资料

在检测时,把万用表的表笔接到话筒的两个电极上,实际上就构成了一个回路,万用表里面的电源就作为了话筒的供电端。此时,对着话筒吹气,万用表的指针会有一个摆动的现象,若无摆动,则说明话筒可能损坏。若话筒损坏,则需对其进行代换。

2.话筒放大器的检测与代换方法

话筒放大器的好坏,可通过检测其输入/输出的音频信号波形以及供电电压是否正常来判断。下面我们以TL084型话筒放大器为例来讲解其具体的检测与代换方法。话筒放大器TL084的④脚为+8.5V供电电压输入端;⑩脚和⑦脚为音频信号输入/输出端。

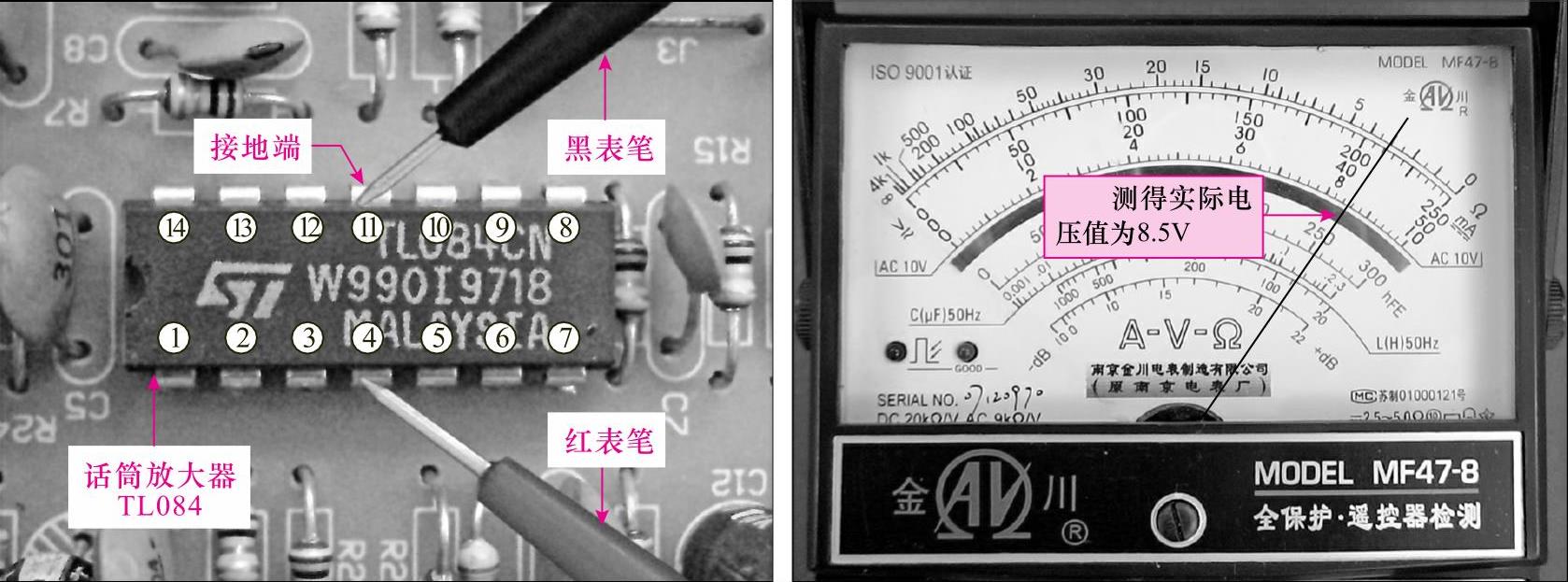

检测话筒放大器TL084的④脚为+8.5V供电电压,如图5-33所示。

图解演示


图5-33 检测话筒放大器TL084的④脚为+8.5V供电电压

若供电正常,则可机选检测话筒放大器TL084⑩脚和⑦脚的输入/输出音频信号波形。

图解演示

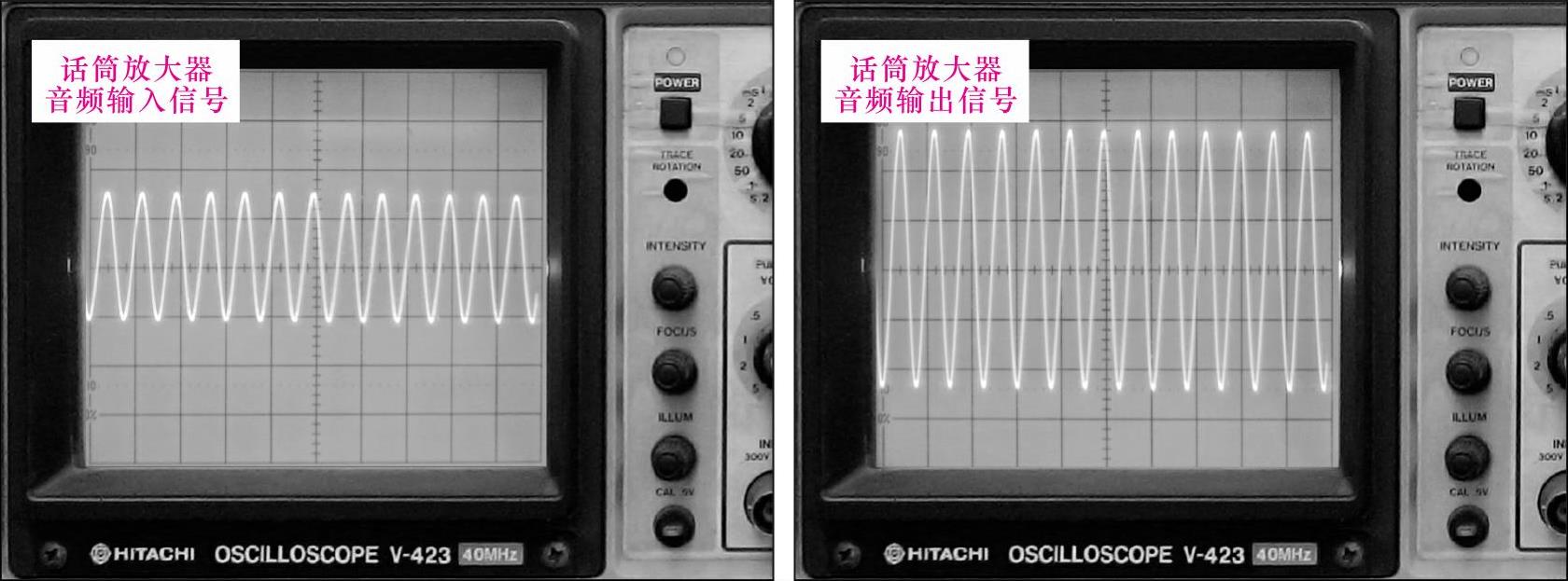

话筒放大器TL084⑩脚和⑦脚的输入/输出音频信号波形如图5-34所示。


图5-34 话筒放大器TL084⑩脚和⑦脚的输入/输出音频信号波形

若供电及输入信号均正常,而话筒放大器TL084⑦脚无输出信号,则表明该芯片已损坏,可用同型号的芯片对其进行代换。

3.扬声器的检测与代换方法

扬声器和扬声器驱动器是音响组件中的输出设备,若扬声器或扬声器驱动器出现故障,则即使输入设备正常,也无法正常发出声音,此时就需要对扬声器和扬声器驱动器进行检测与代换。

图解演示

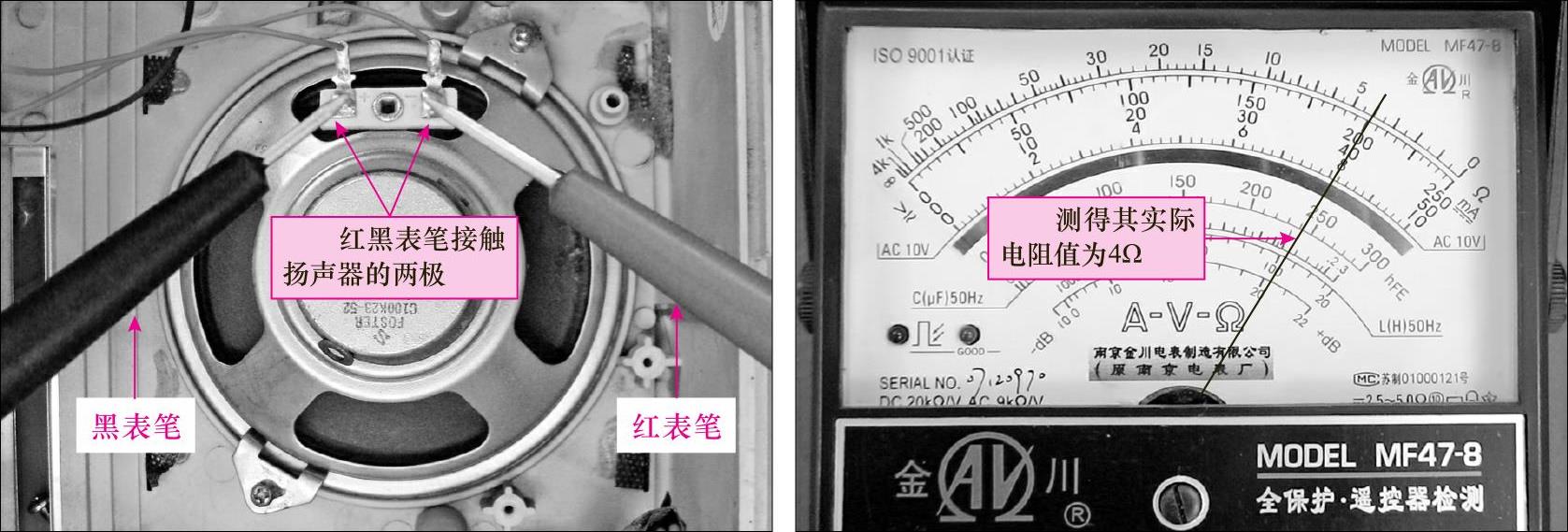

扬声器的检测方法如图5-35所示。在对其性能好坏进行判断时,可通过对其两个电极之间的阻值进行检测。


图5-35 检测扬声器两极的阻值

经检测,该扬声器的阻值为4Ω。若检测的实际阻值和标称值相差不大,则表明扬声器正常;若测得的阻值为零或者无穷大,则说明扬声器已损坏。若扬声器损坏,则需要用同型号且性能良好的扬声器进行代换。

在检测时,若扬声器的性能良好,则当用万用表的两只表笔接出扬声器的电极时,扬声器会发出“咔咔”的声音。若扬声器损坏,则没有声音发出。

4.扬声器驱动器的检测与代换方法

下面以录音机里的扬声器驱动电路LA4100为例来介绍一下扬声器驱动器的检测与代换方法。LA4100⑿、⒁脚为+6V供电端;⑨、①脚为音频信号输入/输出端,在对其进行检测时,可参考话筒放大器的检测步骤。

图解演示

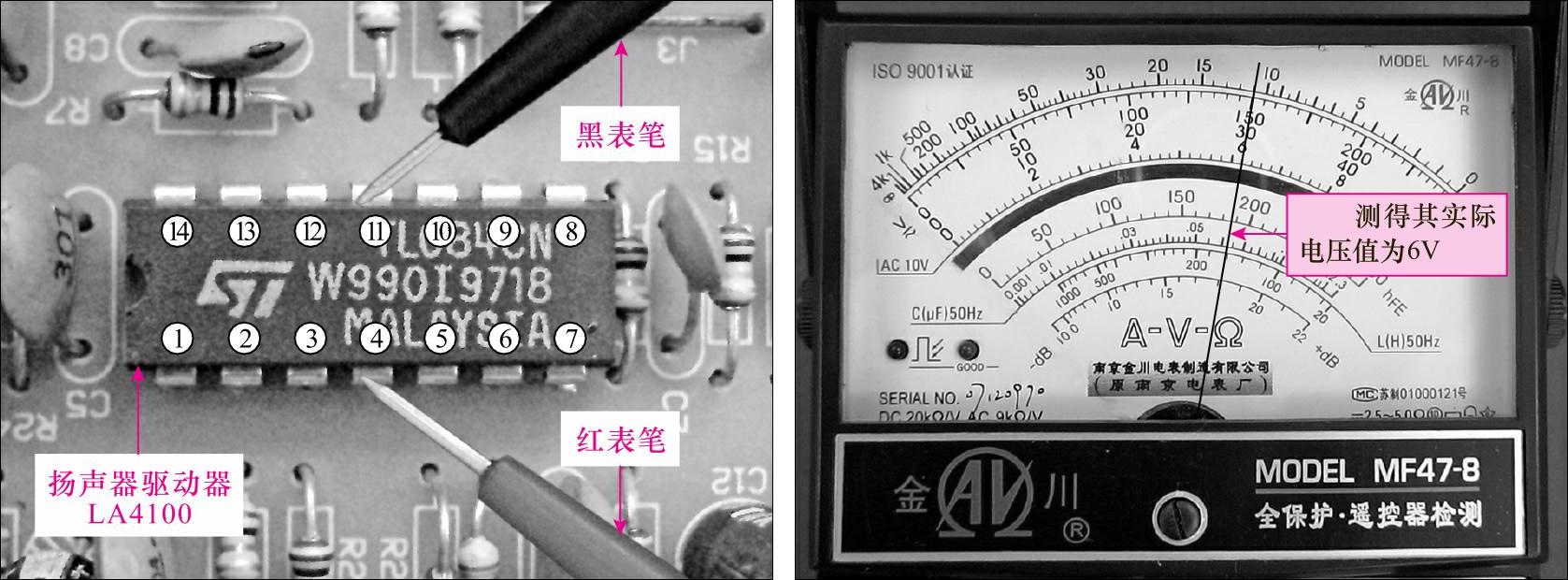

扬声器驱动电路LA4100的+6V供电端供电电压的检测方法如图5-36所示。


图5-36 检测扬声器驱动电路LA4100的+6V供电端供电电压

若供电正常,则可机选检测扬声器驱动电路LA4100⑨脚和①脚的输入/输出音频信号波形。

图解演示

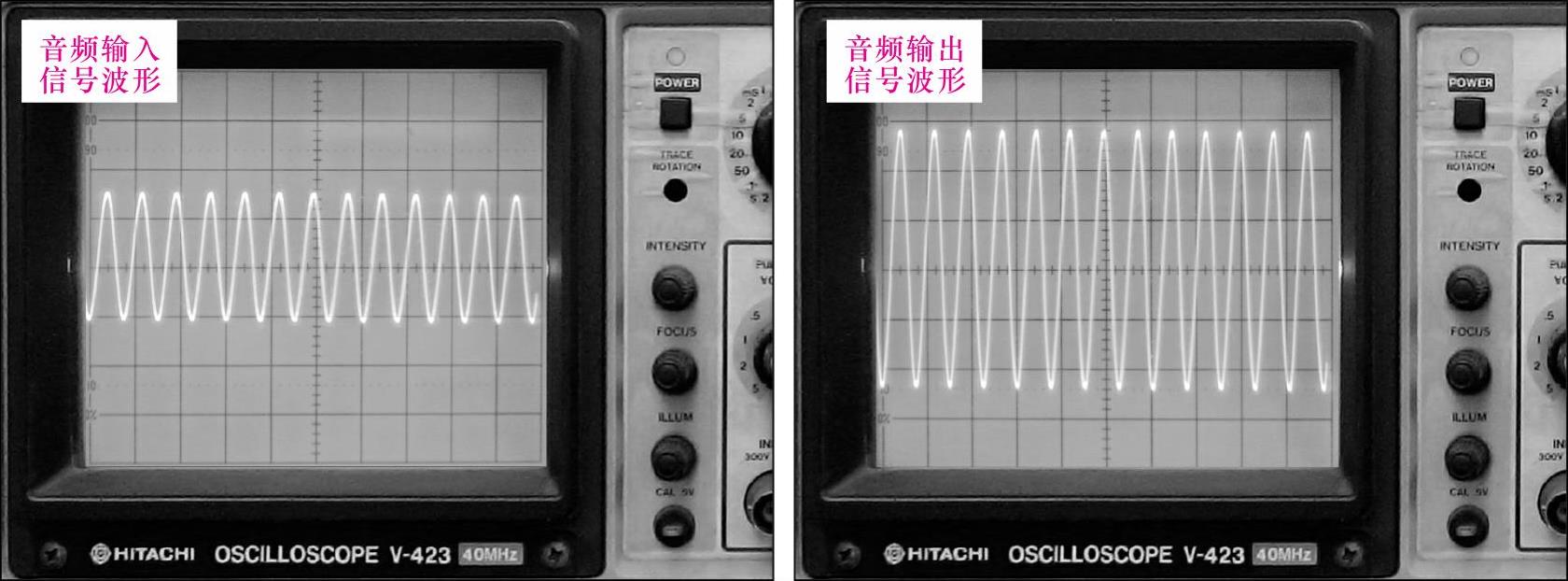

扬声器驱动电路LA4100⑨脚和①脚的输入/输出音频信号波形如图5-37所示。


图5-37 扬声器驱动电路LA4100⑨脚和①脚的输入/输出音频信号波形

若供电及输入信号均正常,而扬声器驱动电路LA4100①脚无输出信号,则表明该芯片已损坏,可用同型号的芯片对其进行代换。
