显示部件若出现故障，则会造成屏幕无法正常显示图像，这时就需要对显示部件里面的元件或电路进行检测与代换。

图解演示

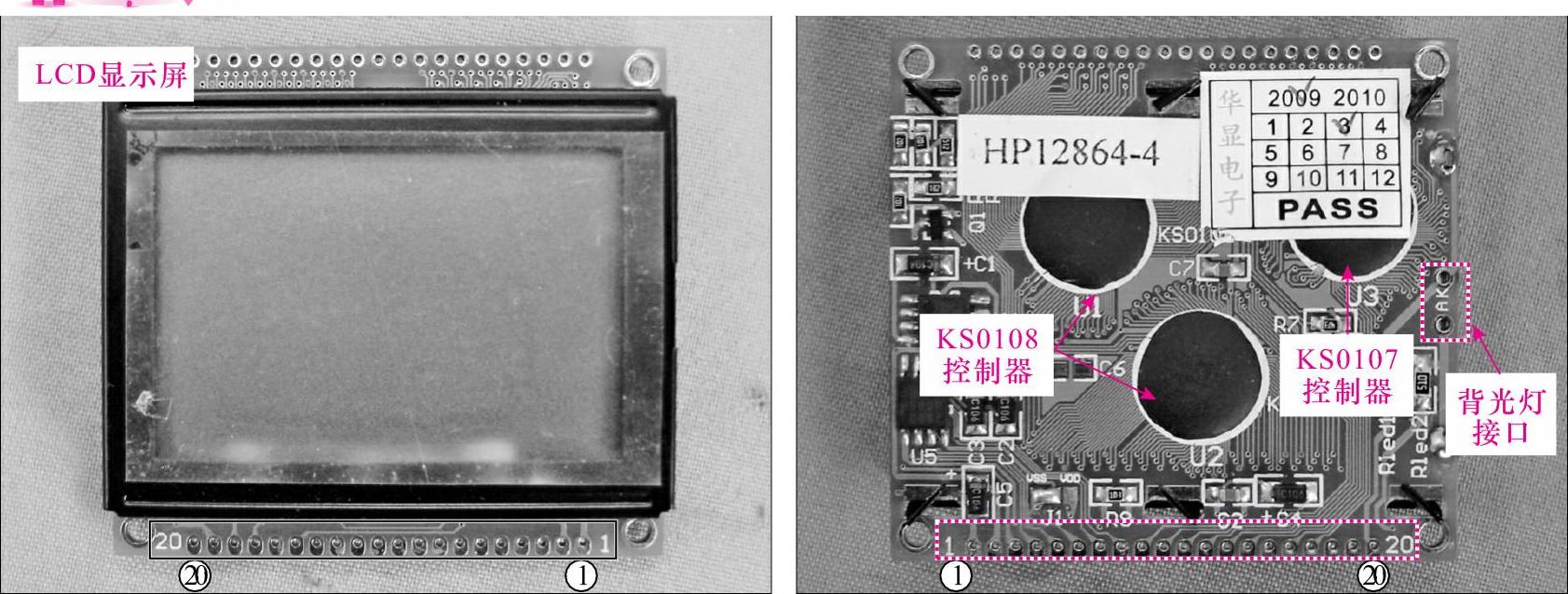

以12864图形点阵型LCD显示模块为例，图5-20所示为12864图形点阵型模块的实物外形。

图5-20 12864图形点阵模块的实物外形

对于液晶显示模块的检测，可以分别通过检测其引脚的供电电压、关键脚的数据信号波形及背光灯电压来确定。

1.电压的检测

若图形点阵型LCD显示模块显示不正常，或出现故障，则可首先检测其②脚的+5V供电电压是否正常。

图解演示

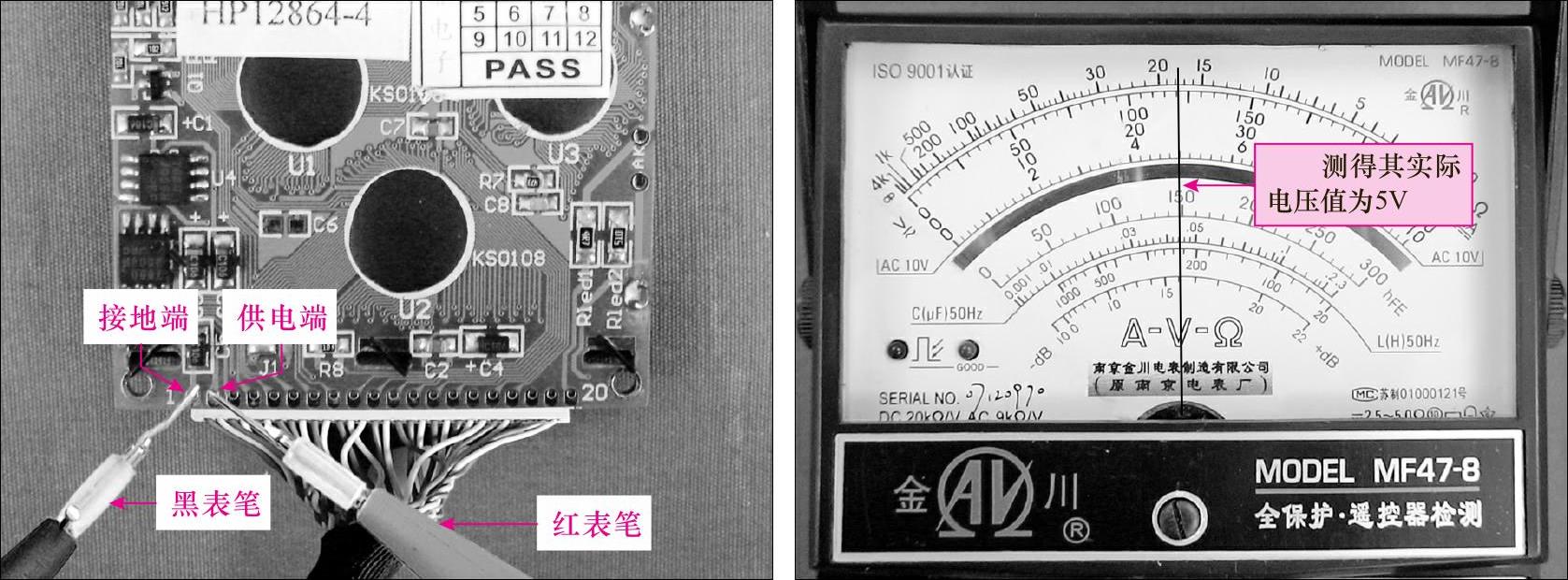

12864图形点阵型模块②脚供电电压的检测方法如图5-21所示。若能检测到+5V供电电压，则说明供电电路是正常的。

图5-21 检测12864图形点阵型LCD显示模块的供电电压

2.信号波形的检测

若LCD显示模块的供电正常，则可继续检测由MCU送来的数据信号是否正常。其中，该模块的⒄脚为复位信号输入端，在开机时，会有一个低电平的信号送入；⑦脚～⒁脚为数据信号端。

图解演示

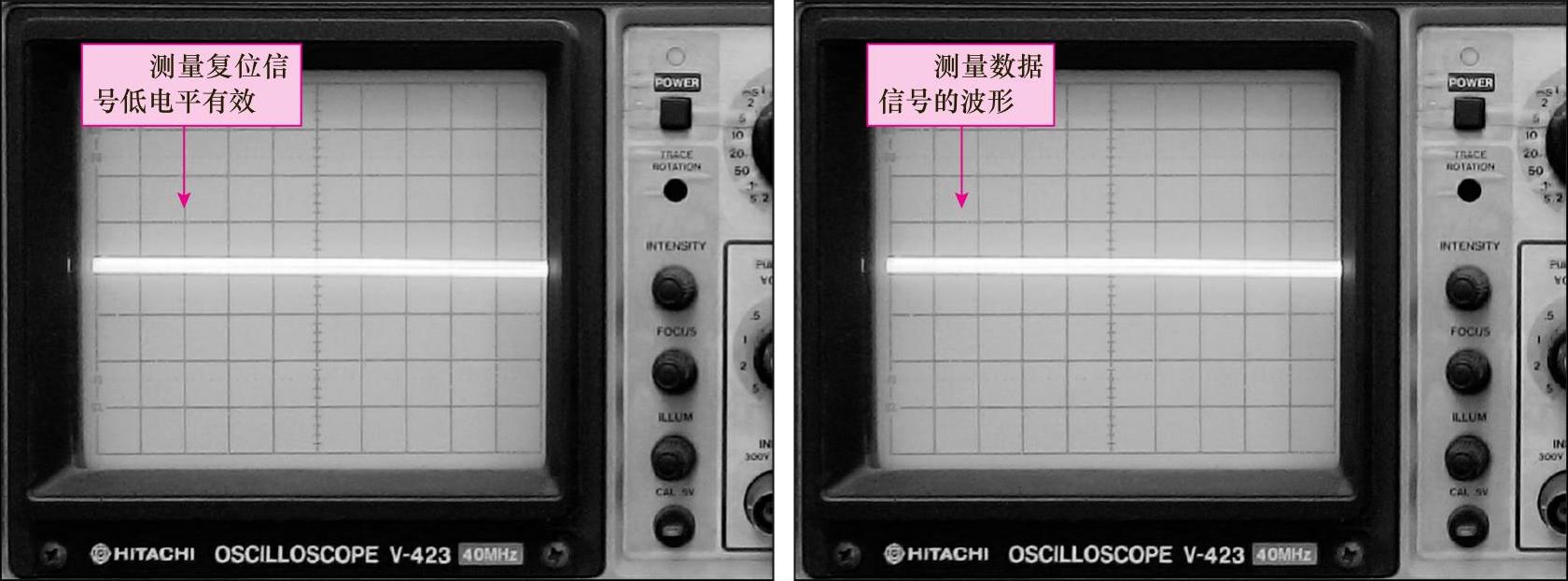

12864图形点阵型LCD显示模块⒄脚复位信号和⑦脚～⒁脚数据信号波形如图5-22所示。

图5-22 12864图形点阵型LCD显示模块复位和数据信号波形

3.背光灯的检测

背光灯也是LCD显示模块的一个重要的器件，该显示模块的背光灯采用LED（发光二极管）。测量时，可首先检测+5V供电电压。

图解演示

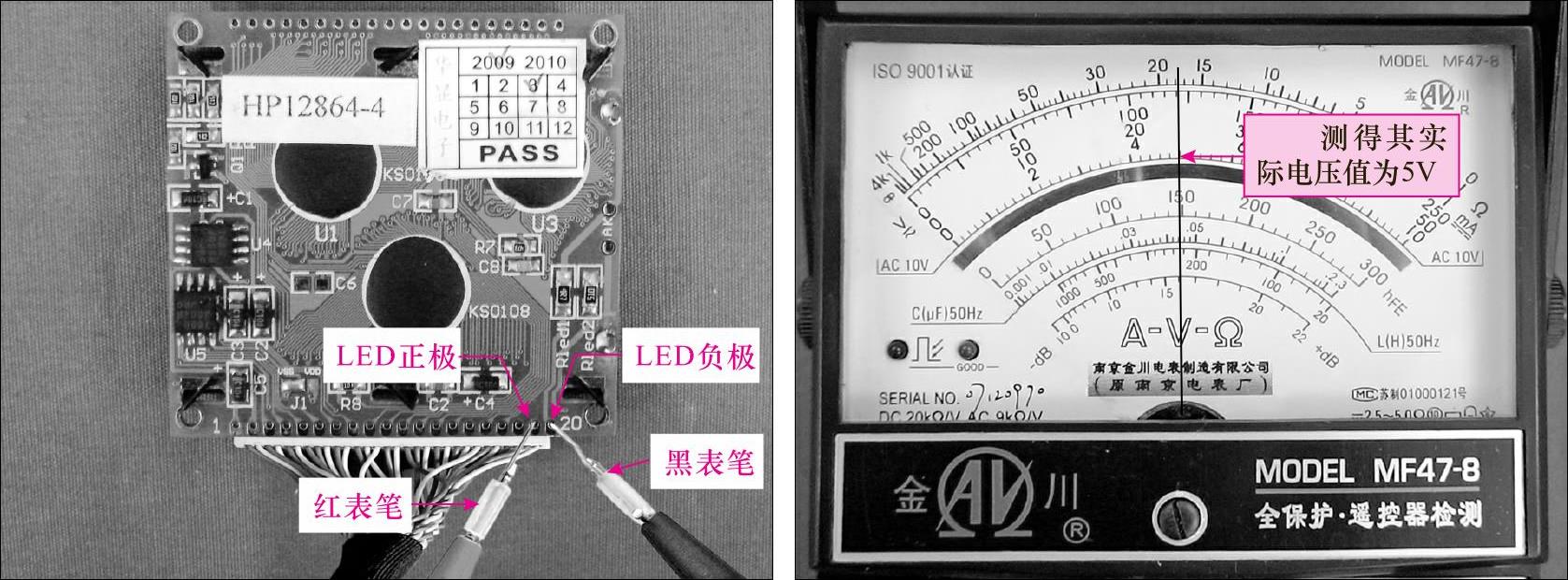

12864图形点阵型LCD显示模块背光灯+5V供电电压的检测方法如图5-23所示。

图5-23 检测12864图形点阵型LCD显示模块背光灯的供电电压

若LED背光灯的供电正常，则可通过检测LED正极（A）和负极（K）间的正、反向阻值来确定它的好坏。

图解演示

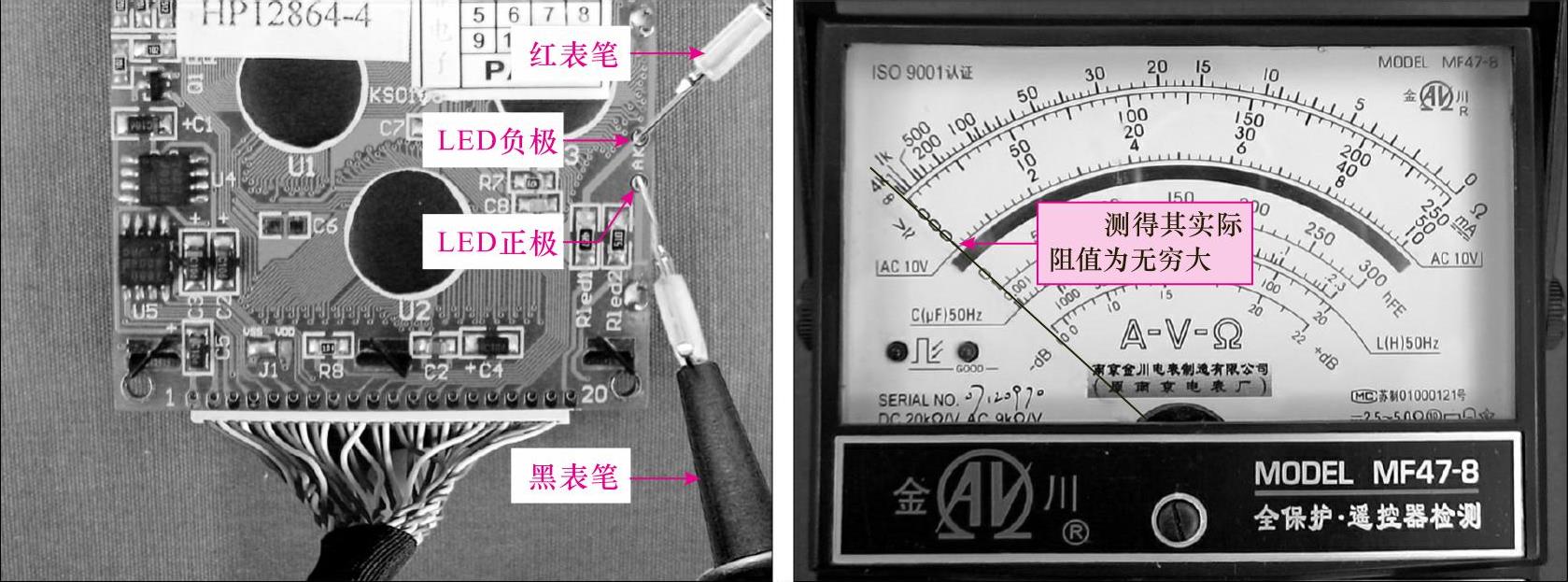

12864图形点阵型LCD显示模块背光灯正向阻值的检测方法如图5-24所示。检测时，可将万用表调至电阻档，用红表笔接负极（K）端，用黑表笔接正极（A）端。

图5-24 检测LED背光灯的正向阻值

正常情况下，其正向阻值应为无穷大。若测得的阻值趋于0，则表明LED已经短路。

测量完毕后对调表笔，将黑表笔接负极（K）端，用红表笔接正极（A）端，可以检测到6kΩ左右的反向阻值。若测得的阻值趋于无穷大，则表明LED内部已经开路损坏。

提示说明

有些大型的液晶显示屏具有自己独特的背光灯电路，例如液晶电视机或显示器的背光灯，这时需要使用逆变器电路为其进行供电，若怀疑背光灯出现故障，则可利用替换法进行检测，即利用同型号、规格及无故障的背光灯对怀疑元器件进行替换，若发现更换后，故障消除，则表明该背光灯出现故障。
