遥控部件的检测和代换方法优化

2023-06-26 理论教育版权反馈

【摘要】：若遥控部件出现失控或控制不灵的情况，则需要对遥控部件里常用的元器件等进行检测和代换。若红外发光二极管损坏，则可用同等型号进行代换。图5-15 检测红外发光二极管的正向阻值图解演示晶体振荡器的检测方法如图5-16所示。

若遥控部件出现失控或控制不灵的情况，则需要对遥控部件里常用的元器件等进行检测和代换。下面以空调器中的遥控器和遥控接收电路为例来向大家介绍遥控部件的检测和代换方法。

1.红外发光二极管的检测与代换方法

红外发光二极管属于晶体二极管的一种，对于它的好坏，可用万用表测量开路状态下引脚间的正反向阻值来判断。检测前需要辨认晶体二极管引脚的阴、阳极，一般情况下，引脚长的为阳极（A），而引脚短的一侧则为阴极（K）。

图解演示

红外发光二极管的正向阻值检测方法如图5-15所示。首先将万用表设置成电阻档，将万用表的红表笔搭在红外发光二极管阴极引脚上，黑表笔搭在阳极引脚上。

调换表笔，检测红外发光二极管的反向阻值。若红外发光二极管的正向阻值固定，而反向阻值趋于无穷大，则可判断二极管良好；若正向阻值和反向阻值均趋于无穷大，则二极管可能存在开路故障；若正向阻值和反向阻值都很小或趋于0，则二极管可能已经被击穿。

若红外发光二极管损坏，则可用同等型号进行代换。

2.晶体振荡器的检测与代换方法

判断晶体振荡器的好坏，可在路检测晶体振荡器输出的晶振信号。正常时，将示波器的探头接触晶体两侧的引脚时，会有晶振信号输出。

图5-15 检测红外发光二极管的正向阻值

图解演示

晶体振荡器的检测方法如图5-16所示。若测量时，无晶振波形输出或输出不正常，则可能此时晶体已经损坏。

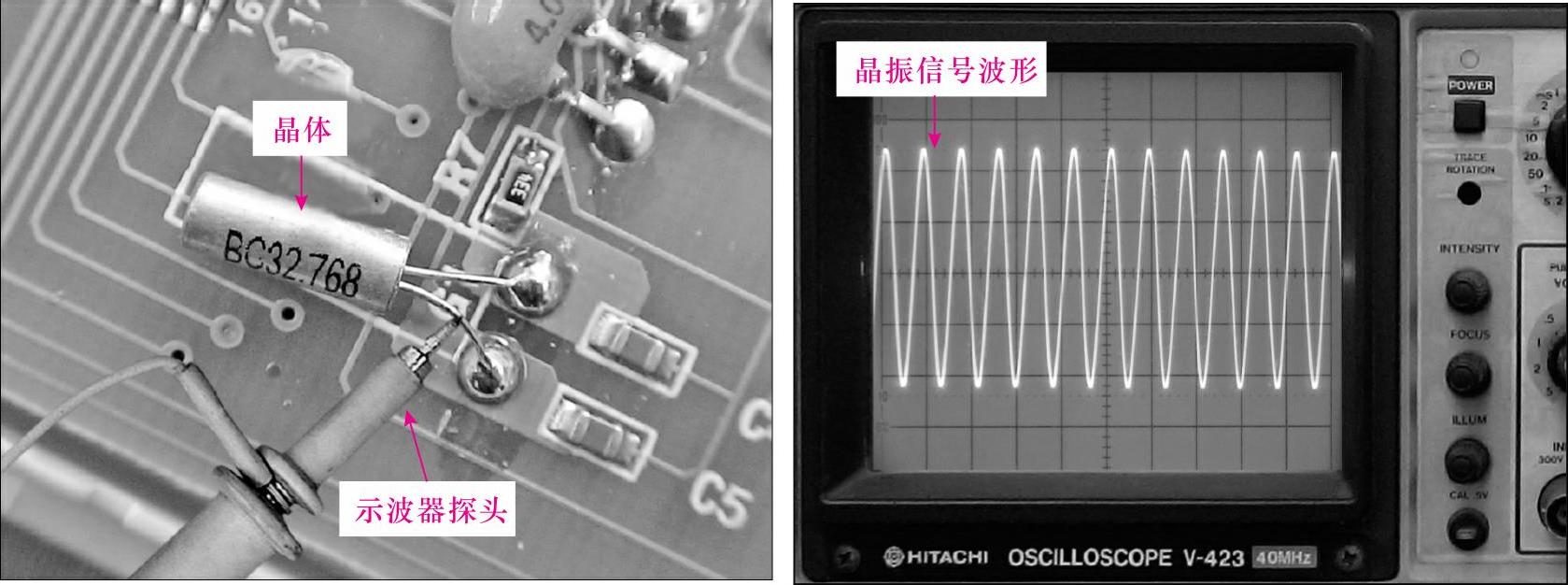

图5-16 检测晶体振荡器的信号波形

此时，可用同等型号且性能良好的晶体进行代换。代换后，若还无晶振信号输出，则可能是振荡电路已经损坏，代换即可。

3.遥控接收部件的检测与代换方法

图解演示

对于遥控接收器，可通过检测其输出的信号波形来直接判断它的好坏。遥控接收器输出信号波形的检测方法如图5-17所示。若输出信号不正常，则需要继续检测+5V供电电压是否正常。

图解演示

遥控接收器+5V供电电压的检测方法如图5-18所示。若电压正常，而输出波形不正常或不能正常遥控，则可能是遥控接收器损坏，用同等型号代换即可。

图5-17 检测遥控接收器输出波形

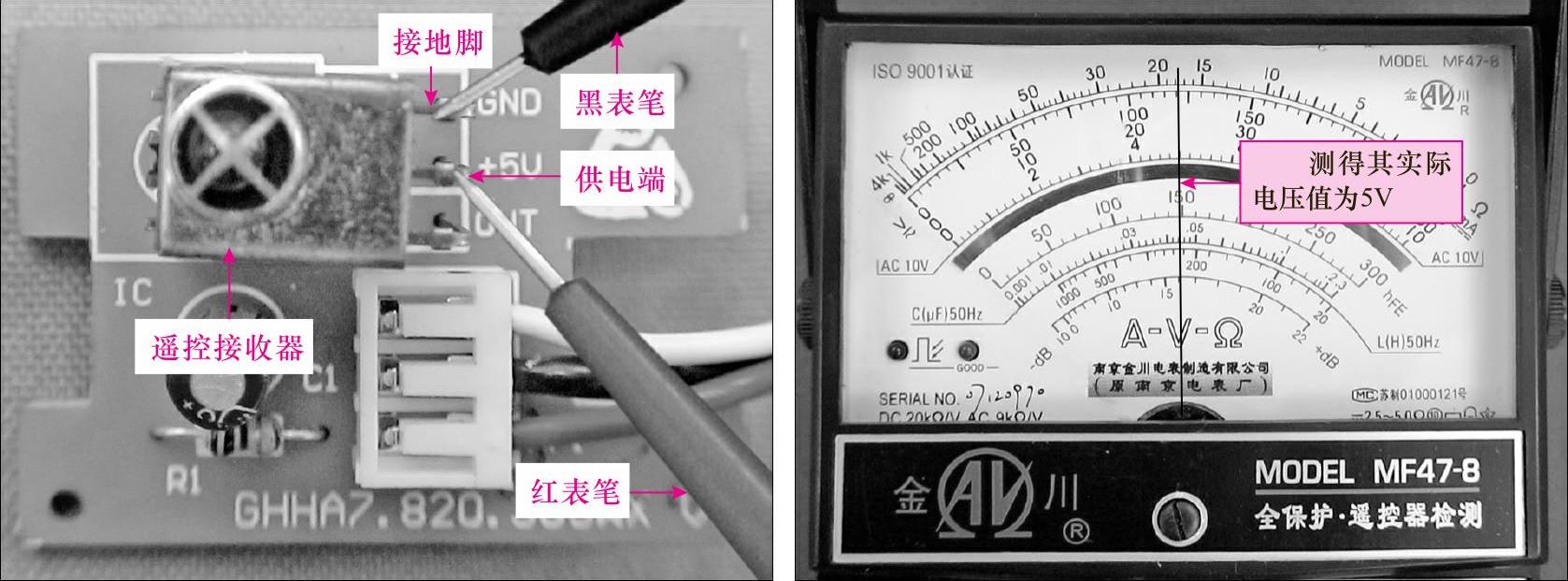

图5-18 检测遥控接收器的供电电压

拆卸时，须用电烙铁和吸锡器进行配合，将引脚拆下即可；焊接时，选择同型号且性能良好的遥控接收器，将其焊接入电路板的焊点即可。
