图解演示

由于大多数电子产品都采用220V交流市电作为电源，因此电源部件的主要作用是将交流电压转换成电子产品工作所需的直流电压。图5-1所示为典型电源电路中的主要部件。

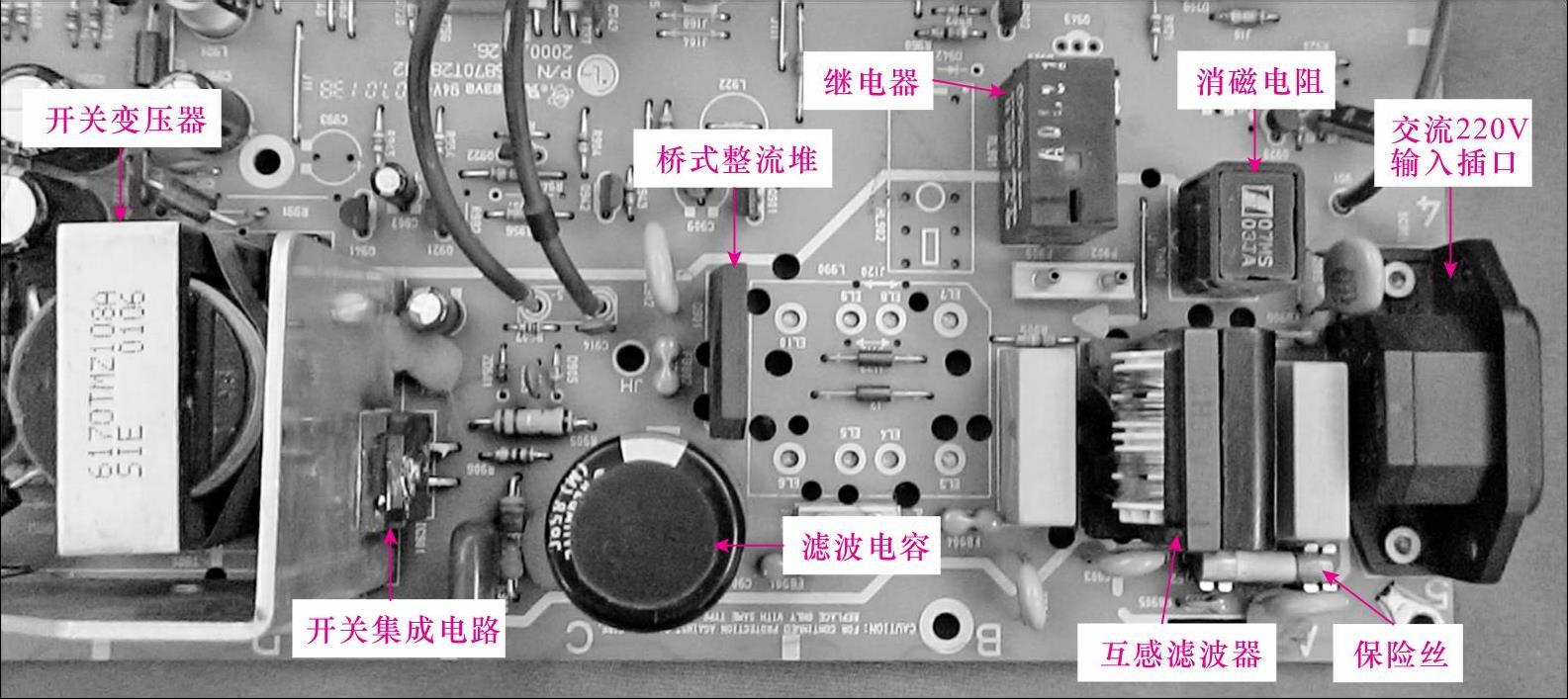

图5-1 开关电源电路的基本构成

电源电路主要有保险丝、互感滤波器、桥式整流堆（桥式整流电路）、滤波电容器、开关变压器、开关集成电路、开关场效应管或开关晶体管、光电耦合器、滤波电容和整流二极管、电源管理芯片等元器件。

提示说明

保险丝又称熔断电阻，是一种安装在电源电路中，以保证电路安全运行的电器元件。在电路出现过载时，电流迅速升高，这时保险丝会因电流过大而熔断，起到保护电路的作用

互感滤波器是由两组线圈对称绕制而成的，其作用是滤除外电路的干扰脉冲，防止进入电子产品中，同时使电子产品内的脉冲信号不会对其外部电子设备造成干扰。

桥式整流堆内部集成了4个二极管，其作用是将交流电压整流后，输出直流电压。

滤波电容主要是对直流电压进行滤波，将桥式整流堆整流后的脉动直流电压滤波成平滑的直流电压。

开关变压器的主要作用是将高频高压脉冲变成多组高频低压脉冲。

光电耦合器是将开关电源输出电压的误差反馈到开关集成电路上，其内部由发光二极管和三极管集成的。
