双向晶闸管检测方法详解

【摘要】:图解演示在检测待测的双向晶闸管时,应对其各引脚进行区分。图4-63 检测晶闸管控制极与第二电极之间的正向阻值调换表笔,检测晶闸管控制极与第二电极之间的反向阻值,测得电阻值记为R6,其电阻值趋于无穷大。提示说明判断双向晶闸管的好坏:1)若R1、R2均有一固定值存在并且电阻值接近;2)R3、R4均趋于无穷大;3)R5、R6趋于无穷大,则说明该双向晶闸管正常,如检测的值比上述值偏高过多则说明其性能不良。

双向晶闸管又称双向可控硅,属于N-P-N-P-N5层半导体器件,有第一电极(T1)、第二电极(T2)、控制极(G)3个电极,在结构上相当于两个单向晶闸管反极性并联。

图解演示

在检测待测的双向晶闸管时,应对其各引脚进行区分。图4-60所示为待测双向晶闸管的实物外形,在3个引脚中最左侧的是第一电极(T1),中间的是控制极(G),右侧的是第二电极(T2)。将万用表旋至电阻档,量程调整为“×1k”档,并进行欧姆调零。

图解演示

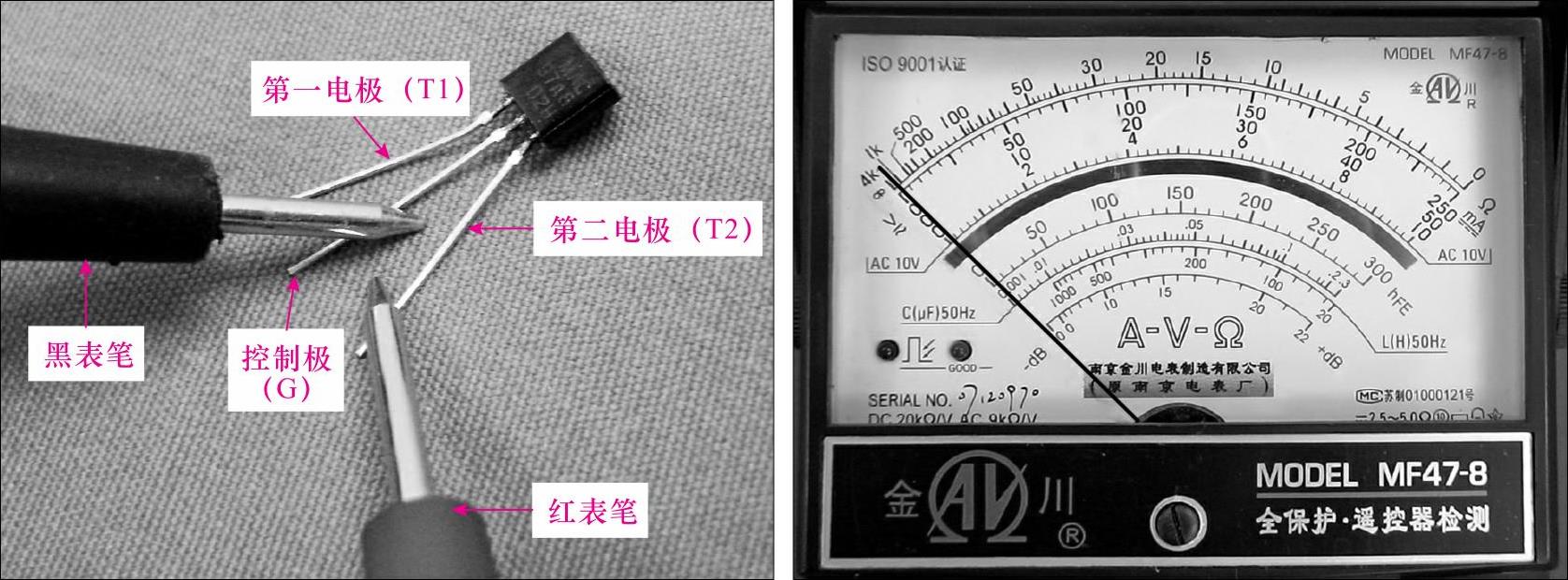

(1)将万用表的红表笔搭在晶闸管的控制极引脚上,黑表笔搭在第一电极引脚上,检测晶闸管控制极与第一电极之间的正向阻值。观察万用表显示读数,将所测得电阻值记为R1,其电阻值为1kΩ,如图4-61所示。

调换表笔,将万用表的红表笔搭在晶闸管的第一电极引脚上,黑表笔搭在控制极引脚上,检测晶闸管控制极与第一电极之间的反向阻值。测得电阻值记为R2,其电阻值也为1kΩ。


图4-60 待测双向晶闸管的实物外形


图4-61 检测晶闸管控制极与第一电极之间的正向阻值

图解演示

(2)将万用表的红表笔搭在晶闸管的第一电极引脚上,黑表笔搭在第二电极引脚上,检测晶闸管第一电极与第二电极之间的正向阻值。观察万用表显示读数,将所测得电阻值记为R3,其电阻值趋于无穷大,如图4-62所示。


图4-62 检测晶闸管第一电极与第二电极之间的正向阻值

调换表笔,检测晶闸管第一电极与第二电极之间的反向阻值,测得电阻值记为R4,其电阻值趋于无穷大。

图解演示

(3)将万用表的红表笔搭在晶闸管的第二极管上,黑表笔搭在控制极引脚上,检测晶闸管控制极与第二电极之间的正向阻值。观察万用表显示读数,将所测得电阻值记为R5,其电阻值趋于无穷大,如图4-63所示。


图4-63 检测晶闸管控制极与第二电极之间的正向阻值

调换表笔,检测晶闸管控制极与第二电极之间的反向阻值,测得电阻值记为R6,其电阻值趋于无穷大。

提示说明

判断双向晶闸管的好坏

1)若R1、R2均有一固定值存在并且电阻值接近;

2)R3、R4均趋于无穷大;

3)R5、R6趋于无穷大,则说明该双向晶闸管正常,如检测的值比上述值偏高过多则说明其性能不良。
