单向晶闸管检测方法详解

2025-09-29 理论教育版权反馈

【摘要】：图解演示单向晶闸管是由P-N-P-N4层3个pn结组成的。在检测单向晶闸管时，通常需要先辨认晶闸管各引脚的极性，图4-56所示为待测单向晶闸管的实物外形。图解演示将万用表的黑表笔搭在晶闸管的控制极引脚上，红表笔搭在阳极引脚上，检测晶闸管控制极与阳极之间的正向阻值。5）若R5、R6值不为无穷大，则说明单向晶闸管有故障存在。

图解演示

单向晶闸管（SCR）是由P-N-P-N4层3个pn结组成的。在检测单向晶闸管时，通常需要先辨认晶闸管各引脚的极性，图4-56所示为待测单向晶闸管的实物外形。将万用表旋至电阻档，量程调整为“×1k”档并进行欧姆调零。

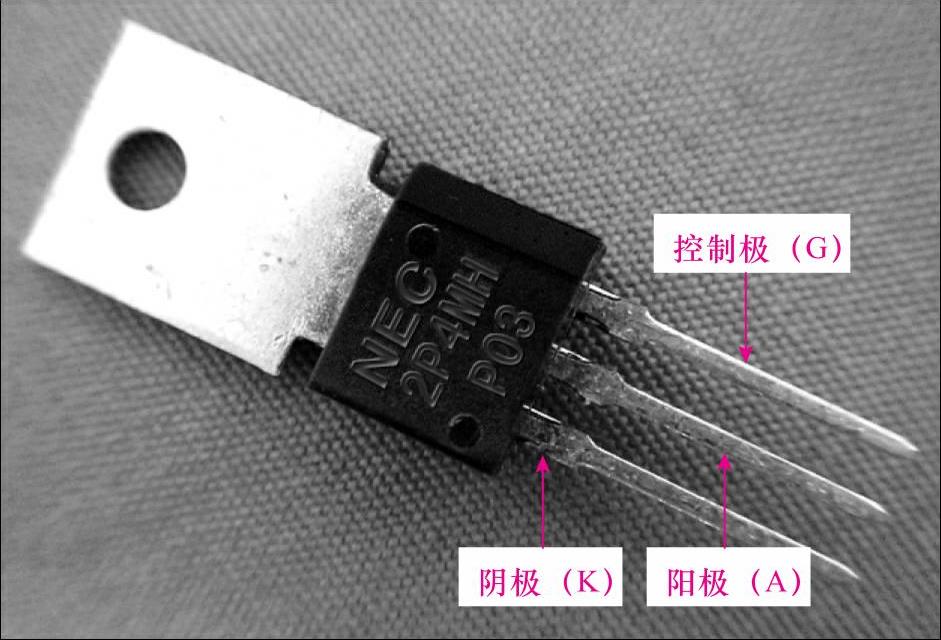

图4-56 待测单向晶闸管的实物外形

图解演示

（1）将万用表的黑表笔搭在控制极（G）引脚上，红表笔搭在晶闸管的阴极（K）引脚上，检测晶闸管控制极与阴极之间的正向阻值。观察万用表显示读数，将所测得电阻值记为R₁，其电阻值为8kΩ，如图4-57所示。

图4-57 检测晶闸管控制极与阴极之间的正向阻值

调换表笔，将万用表的红表笔搭在晶闸管的控制极引脚上，黑表笔搭在阴极引脚上，检测晶闸管控制极与阴极之间的反向阻值，测得电阻值记为R₂，其电阻值趋于无穷大。

图解演示

（2）将万用表的黑表笔搭在晶闸管的控制极引脚上，红表笔搭在阳极引脚上，检测晶闸管控制极与阳极之间的正向阻值。观察万用表显示读数，将所测得电阻值记为R₃，其电阻值趋于无穷大，如图4-58所示。

图4-58 检测晶闸管控制极与阳极之间的正向阻值

调换表笔，检测晶闸管控制极与阳极之间的反向阻值，测得电阻值记为R₄，其电阻值趋于无穷大。(https://www.chuimin.cn)

图解演示

（3）将万用表的黑表笔搭在晶闸管的阳极引脚上，红表笔搭在阴极引脚上，检测晶闸管阳极与阴极之间的正向阻值。将所测得电阻值记为R₅，其电阻值趋于无穷大，如图4-59所示。

图4-59 检测晶闸管阳极与阴极之间的正向阻值

调换表笔，检测晶闸管阳极与阴极之间的反向阻值，测得电阻值记为R₆，其电阻值趋于无穷大。

提示说明

判断单向晶闸管的好坏

正常情况下，单向晶闸管的控制极（G）与阴极（K）之间的正向阻值有一定的值，约为几千欧姆，反向阻值为无穷大，其余引脚间的正反向阻值均趋于无穷大。

1）若R₁、R₂均趋于无穷大，则说明单向晶闸管的控制极（G）与阴极（K）之间存在开路现象；

2）若R₁、R₂均趋于0，则说明单向晶闸管的控制极（G）与阴极（K）之间存在短路现象；

3）若R₁、R₂值相等或接近，则说明单向晶闸管的控制极（G）与阴极（K）之间的pn结已失去控制功能；

4）若R₃、R₄的电阻值较小，则说明单向晶闸管的控制极（G）与阳极（A）之间的pn结中有变质的情况，不能使用。

5）若R₅、R₆值不为无穷大，则说明单向晶闸管有故障存在。
