场效应晶体管的检测方法及应用技巧

2023-06-26 理论教育版权反馈

【摘要】：图解演示图4-51所示为待测场效应晶体管的实物外形。图4-51 待测场效应晶体管的实物外形首先，将万用表旋至电阻档，量程调整为“×10”档，将万用表两表笔短接，调整调零旋钮使指针指示为0。将万用表的黑表笔搭在场效应晶体管的栅极引脚上，红表笔搭在场效应晶体管的漏极引脚上。若当螺丝刀接触栅极时，万用表指针无摆动，则表明场效应晶体管已失去放大能力。

图解演示

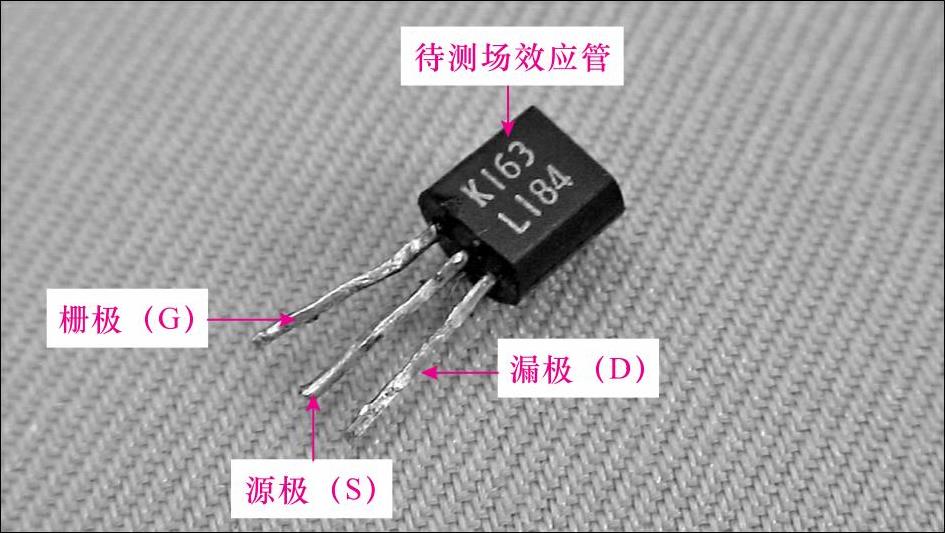

图4-51所示为待测场效应晶体管的实物外形。

图4-51 待测场效应晶体管的实物外形

首先，将万用表旋至电阻档，量程调整为“×10”档，将万用表两表笔短接，调整调零旋钮使指针指示为0。

图解演示

图解演示

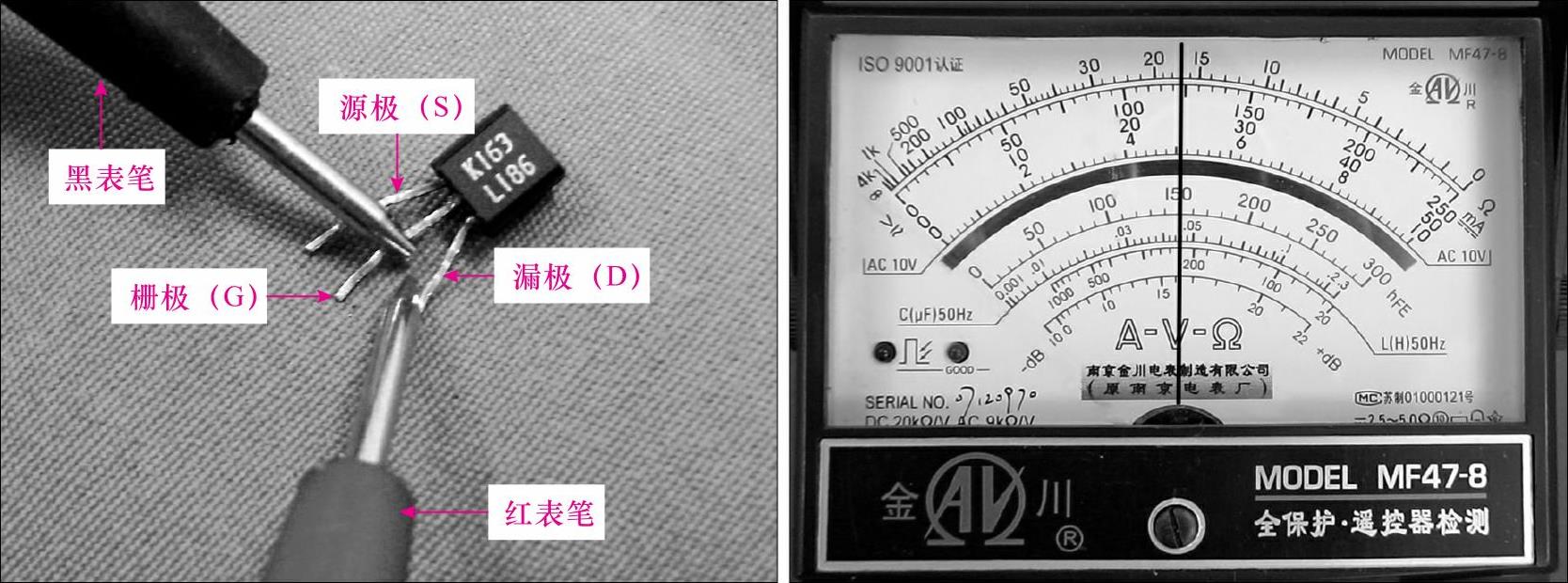

然后，如图4-52所示，将万用表的黑表笔搭在场效应晶体管的栅极引脚上，红表笔搭在场效应晶体管的源极引脚上。观察万用表显示读数，将测得电阻值记为R₁，其电阻值为170Ω。

将万用表的黑表笔搭在场效应晶体管的栅极引脚上，红表笔搭在场效应晶体管的漏极引脚上。观察万用表显示读数，将测得电阻值记为R₂，其电阻值也为170Ω，如图4-53所示。

图4-52 检测场效应晶体管的源极与栅极之间的电阻值

图4-53 检测场效应晶体管的漏极与栅极之间的电阻值

图解演示

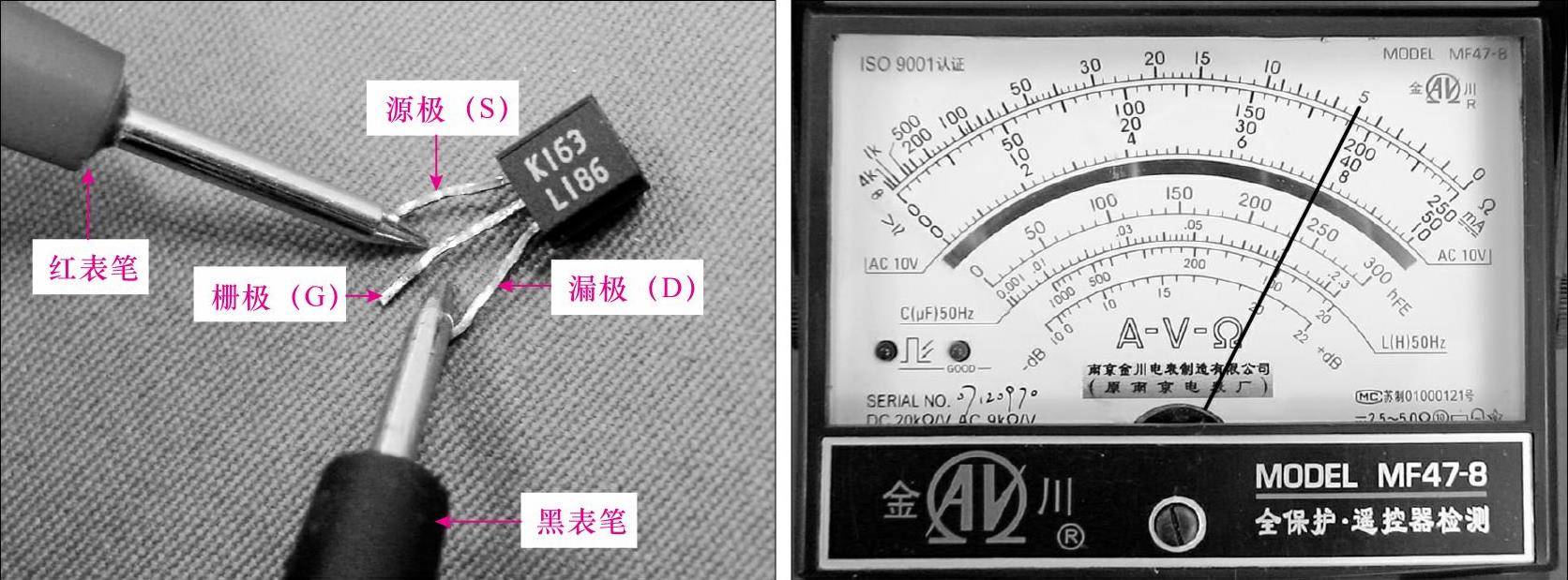

将万用表旋至电阻档，量程调整为“×1k”档，再先进行欧姆调零。将万用表的黑表笔搭在场效应晶体管的漏极引脚上，红表笔搭在场效应晶体管的源极引脚上。将测得电阻值记为R₃，其电阻值为5kΩ，如图4-54所示。

图4-54 检测场效应晶体管的漏极与源极之间的电阻值

图解演示

保持表笔不动，使用一只螺丝刀或手指接触场效应晶体管的栅极引脚。在接触的瞬间可以看到，万用表的指针会产生一个较大的变化（向左或向右均可），如图4-55所示。

图4-55 用一只螺丝刀接触场效应晶体管的栅极引脚

1）若测得R₁和R₂均有一个固定值，反向阻值均为无穷大，则说明该场效应晶体管良好；

2）若测得R₁和R₂为零或无穷大，则说明该场效应晶体管已损坏；

3）若测得的漏极（D）与源极（S）之间的正反向阻值均有一个固定值，则说明该场效应晶体管良好；

4）若测得的漏极（D）与源极（S）之间的正反向阻值为零或无穷大，则说明该场效应晶体管已损坏；

5）当红表笔搭在场效应晶体管的漏极上，黑表笔搭在源极上，螺丝刀搭在栅极上时，万用表指针摆动幅度越大，说明场效应晶体管的放大能力越好，反之，则表明场效应晶体管放大能力越差。若当螺丝刀接触栅极时，万用表指针无摆动，则表明场效应晶体管已失去放大能力。
