三极管阻值检测法解析

【摘要】:以NPN型三极管为例,使用万用表阻值检测功能检测NPN型三极管。相关资料PNP型三极管的阻值检测方法与NPN型三极管基本相同,只是测量PNP型三极管时,需使用红表笔接基极,此时检测的是三极管基极与集电极、基极与发射极之间的正向阻值,且一般只有这两个值有一固定数值,其他两两引脚间电阻值均为无穷大。

以NPN型三极管为例,使用万用表阻值检测功能检测NPN型三极管。当万用表黑表笔接NPN型三极管的基极时,检测的是三极管基极与集电极、基极与发射极之间的正向阻值,通常只有这两组值有固定数值,其他两两引脚间电阻值均为无穷大

图解演示

首先,将万用表旋至电阻档,量程调整为“×10k”档。测量电阻值需先进行欧姆调零,将万用表两表笔短接,调整调零旋钮使指针指示为0,如图4-43所示。


图4-43 调整万用表量程,并进行欧姆调零

图解演示

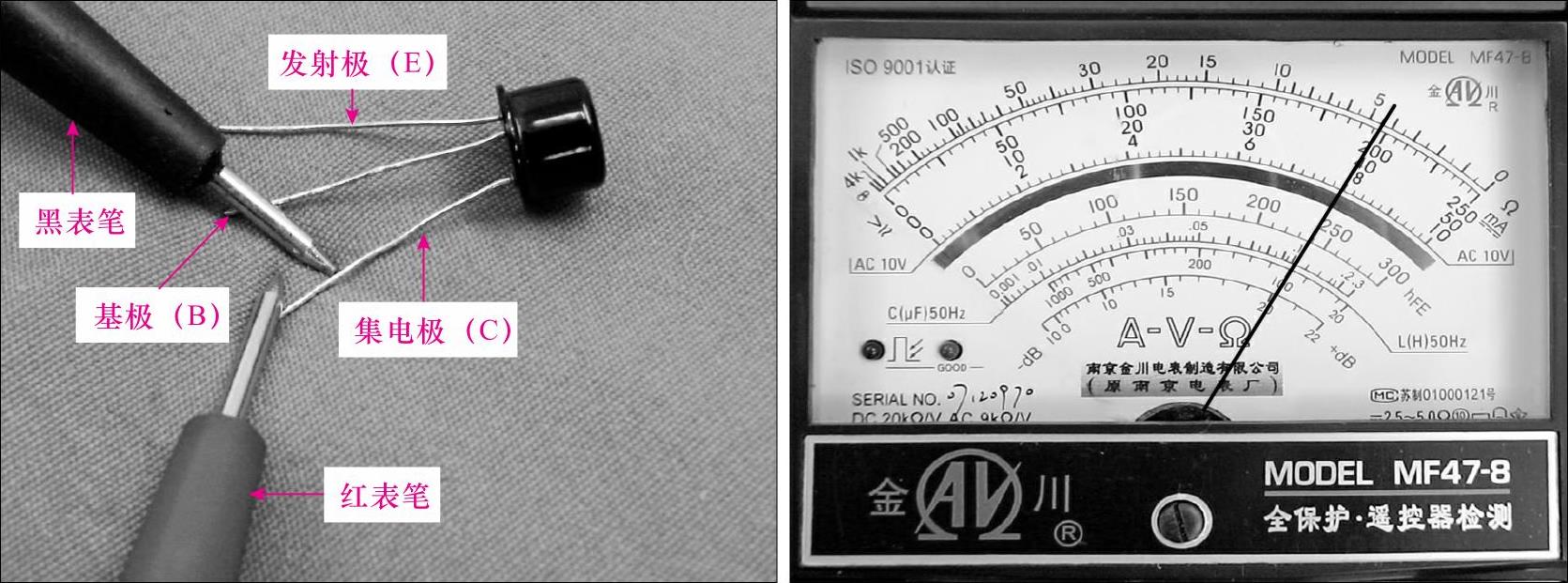

将万用表的黑表笔搭在三极管的基极引脚上,红表笔搭在三极管的集电极引脚上。观察万用表显示读数,测得基极与集电极之间的正向阻值记为R1,其阻值为4.5kΩ,如图4-44所示。


图4-44 检查三极管基极与集电极之间的正向阻值

图解演示

调换表笔,将万用表的红表笔搭在三极管的基极引脚上,黑表笔搭在集电极引脚上。观察万用表显示读数,测得基极与集电极之间的反向阻值记为R2,其电阻值趋于无穷大,如图4-45所示。

图解演示

将万用表的黑表笔搭在三极管的基极引脚上,红表笔搭在三极管的发射极引脚上。观察万用表显示读数,测得基极与发射极之间的正向阻值记为R3,其电阻值约为8kΩ,如图4-46所示。

图解演示

调换表笔,即万用表的红表笔搭在三极管的基极引脚上,黑表笔搭在三极管的发射极引脚上。观察万用表显示读数,测得基极与发射极之间的反向阻值记为R4,其电阻值趋于无穷大,如图4-47所示。


图4-45 检查三极管基极与集电极之间的反向阻值


图4-46 检查三极管基极与发射极之间的正向阻值


图4-47 检查三极管基极与发射极之间的反向阻值

若R2远大于R1,R4远大于R3,R1约等于R3,则可以断定该NPN型三极管正常;

若以上条件有任何一个不符合,则可以断定该NPN型三极管不正常。

相关资料

PNP型三极管的阻值检测方法与NPN型三极管基本相同,只是测量PNP型三极管时,需使用红表笔接基极,此时检测的是三极管基极与集电极、基极与发射极之间的正向阻值,且一般只有这两个值有一固定数值,其他两两引脚间电阻值均为无穷大。
