如何检测发光二极管？

2025-09-29 理论教育版权反馈

【摘要】：图4-35 待测发光二极的实物外形图解演示检测时，首先将万用表量程旋至电阻档，量程调整为“×1k”档。观察万用表显示读数，将所测得的反向阻值记为R2，通常为无穷大，如图4-38所示。图4-38 检测发光二极管的反向阻值1）若正向阻值R1有一固定电阻值，而反向阻值R2趋于无穷大，则可判定发光二极管良好；2）若正向阻值R1和反向阻值R2都趋于无穷大，则二极管存在断路故障；3）若R1和R2数值都很小或趋于0，则可以断定该二极管已被击穿。

图解演示

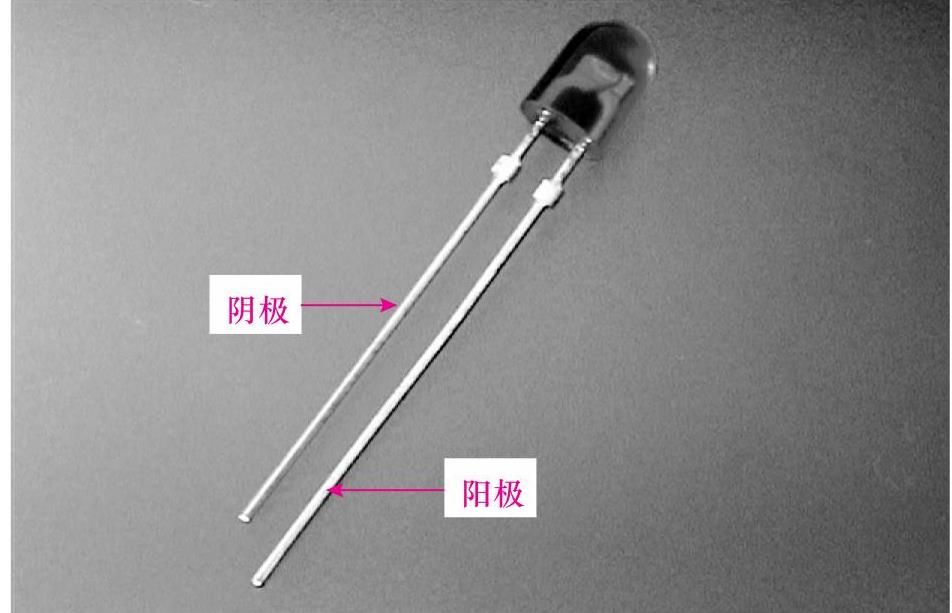

图4-35所示为待测发光二极的实物外形，在对检测发光二极管进行检测时，通常需要先辨认发光二极管的阳极和阴极，引脚长的为阳极，引脚短的为阴极。

图4-35 待测发光二极的实物外形

图解演示

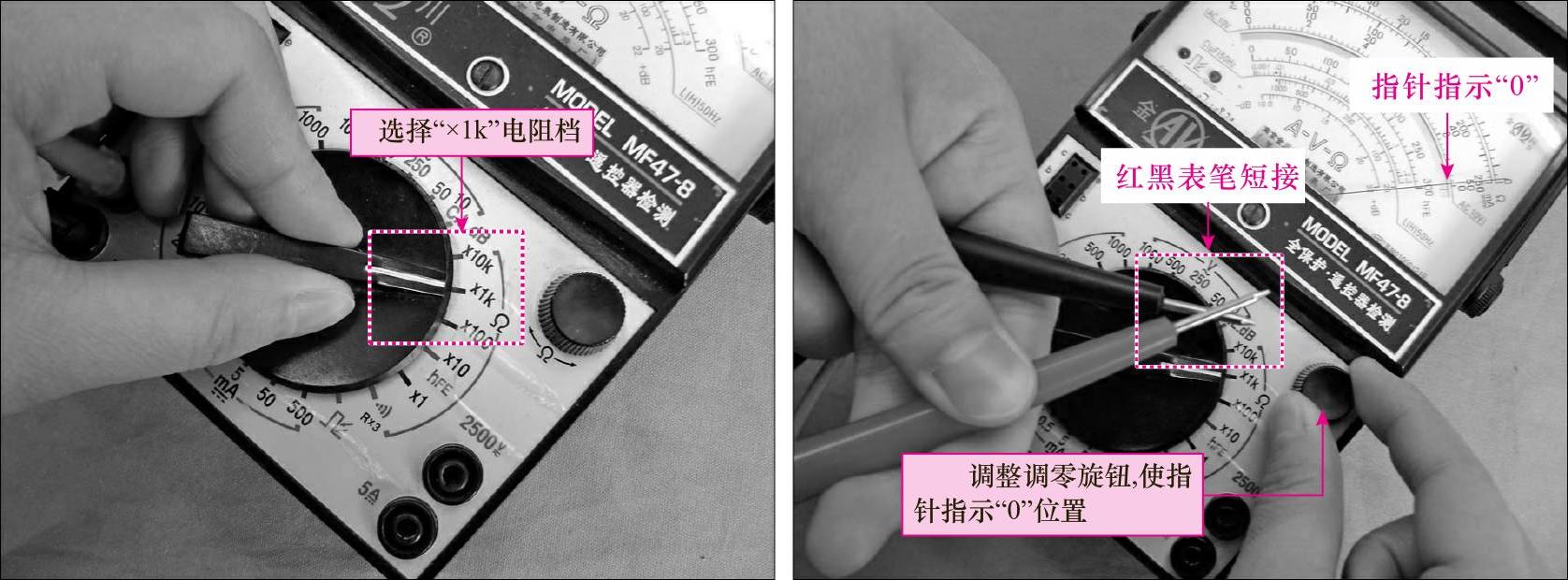

检测时，首先将万用表量程旋至电阻档，量程调整为“×1k”档。之后，再将万用表两表笔短接，调整调零旋钮使指针指示为0，如图4-36所示。

图4-36 将万用表进行欧姆调零

图解演示

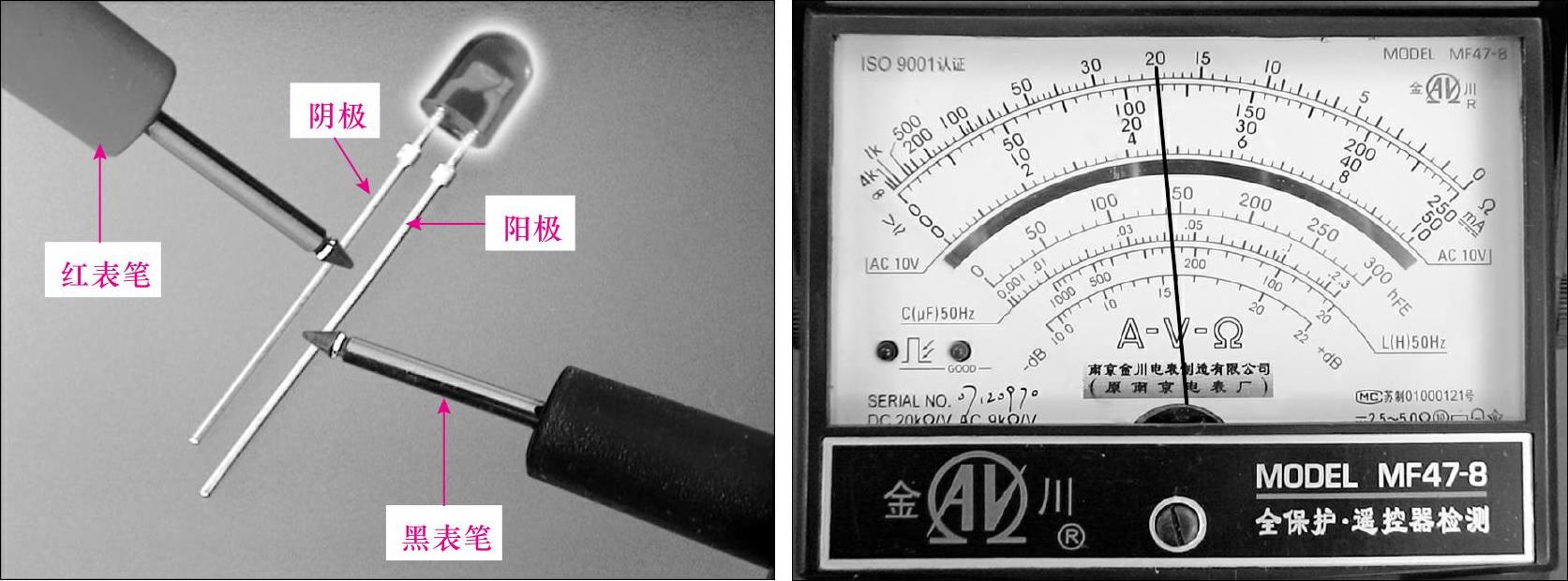

将万用表黑表笔搭在发光二极管阳极引脚，红表笔搭在发光二极管阴极引脚，检测时二极管会发光。观察万用表显示读数，将所测得的正向阻值记为R₁，其电阻值通常为20kΩ，如图4-37所示。(https://www.chuimin.cn)

图4-37 检测发光二极管的正向阻值

图解演示

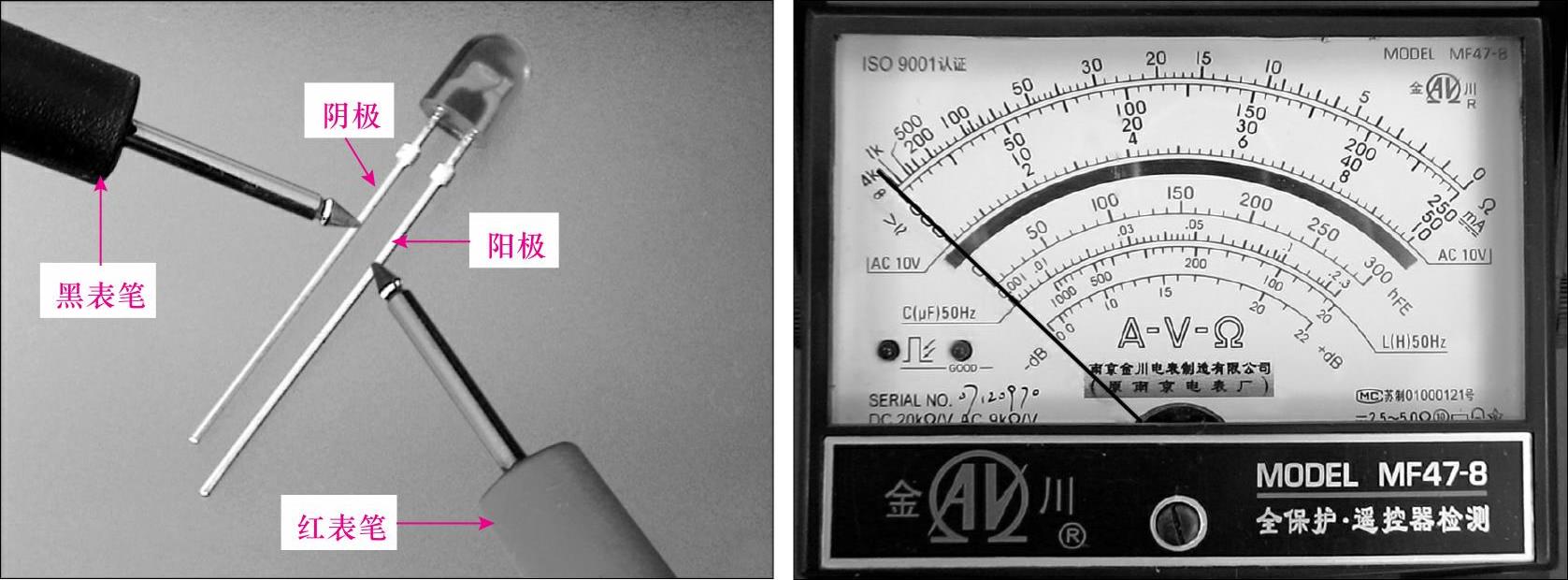

调换表笔，将黑表笔搭在发光二极管阴极引脚，红表笔搭在发光二极管阳极引脚。观察万用表显示读数，将所测得的反向阻值记为R₂，通常为无穷大，如图4-38所示。

图4-38 检测发光二极管的反向阻值

1）若正向阻值R₁有一固定电阻值（20kΩ），而反向阻值R₂趋于无穷大，则可判定发光二极管良好；

2）若正向阻值R₁和反向阻值R₂都趋于无穷大，则二极管存在断路故障；

3）若R₁和R₂数值都很小或趋于0，则可以断定该二极管已被击穿。
