如何检测电解电容器的充放电性能

2023-06-26 理论教育版权反馈

【摘要】：图4-15 待测电解电容器的实物外形图4-16 电解电容器的放电过程用万用表检测电解电容器的充放电性能时，为了能够直观地看到充放电的过程，我们通常选择指针式万用表进行检测。图解演示电解电容器放电完成后，将万用表旋至电阻档，量程调整为“×10k”档。

图解演示

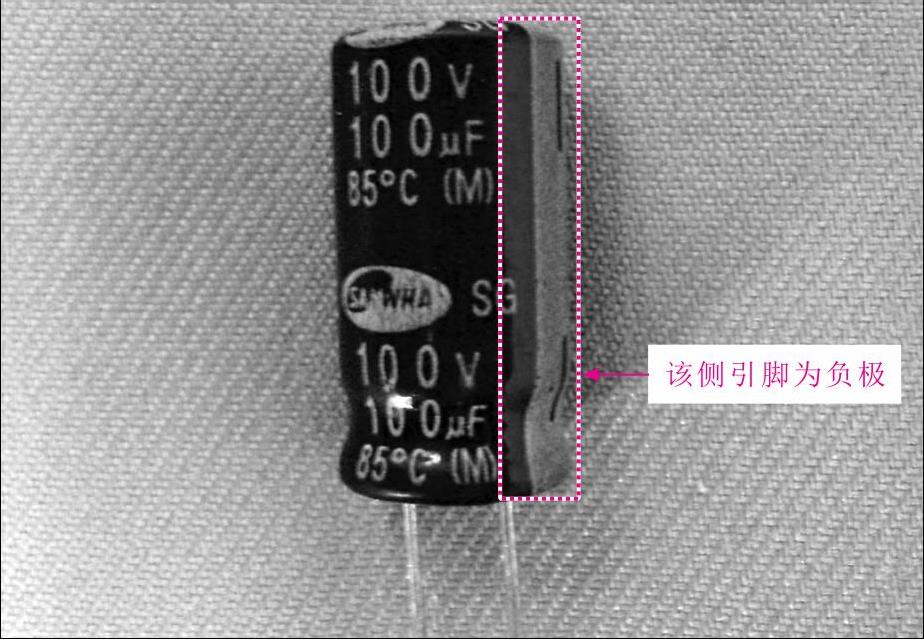

电解电容属于有极性电容，从电解电容的外观上即可判断。一般在电解电容的一侧标记为“-”，即表示这一侧的引脚极性为负极，而另一侧引脚则为正极。电解电容的检测是使用指针式万用表对其漏电阻值的检测来判断电解电容性能的好坏，图4-15所示为待测电解电容器的实物外形。

图解演示

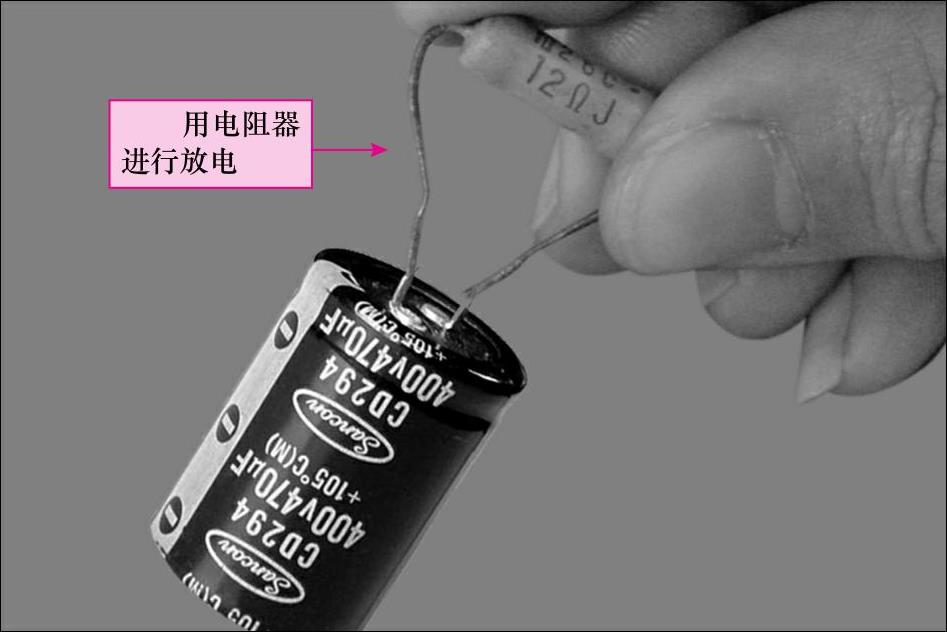

对于大容量电解电容，在工作中可能会有很多电荷，如短路会产生很强的电流，为防止损坏万用表或引发电击事故，应先用电阻对其进行放电，然后再进行检测。对大容量电解电容放电可选用阻值较小的电阻，将电阻的引脚与电容的引脚相连即可，图4-16所示为电解电容器的放电过程。

图4-15 待测电解电容器的实物外形

图4-16 电解电容器的放电过程

用万用表检测电解电容器的充放电性能时，为了能够直观地看到充放电的过程，我们通常选择指针式万用表进行检测。

图解演示

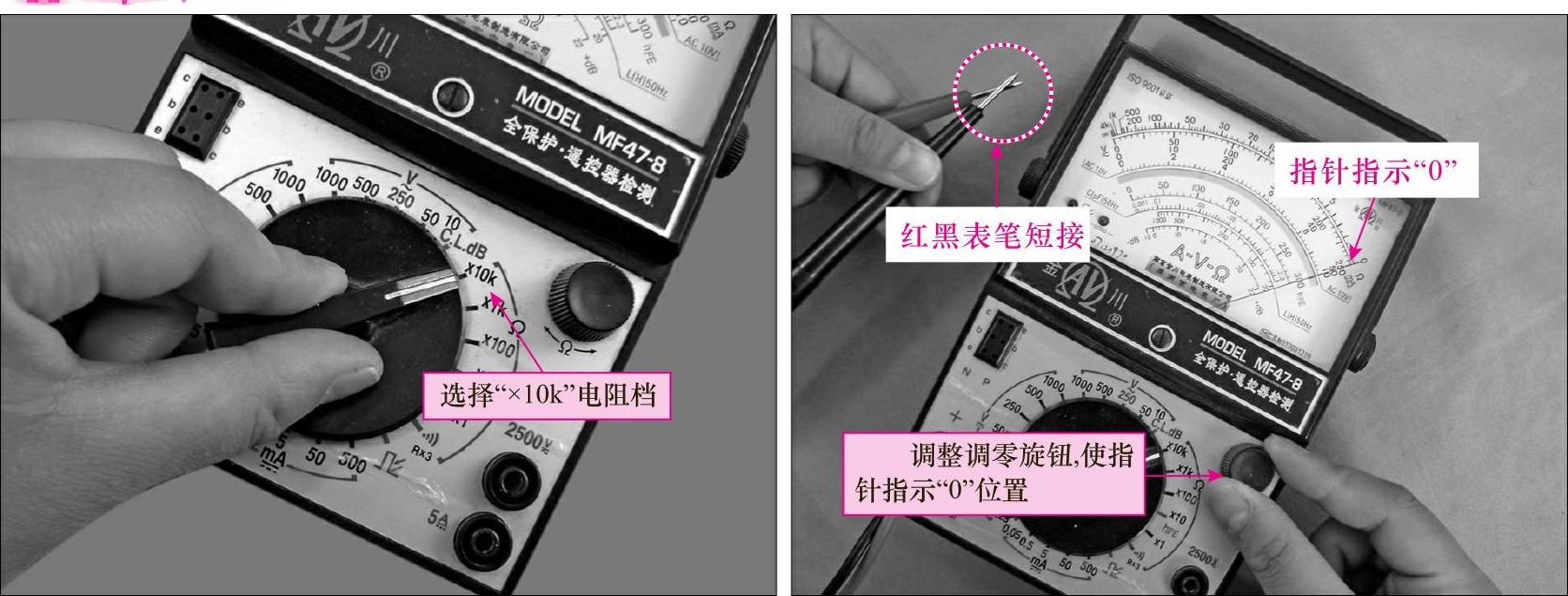

电解电容器放电完成后，将万用表旋至电阻档，量程调整为“×10k”档。测量电阻值需先进行欧姆调零，将万用表两表笔短接，调整调零旋钮使指针指示为“0”，如图4-17所示。

图4-17 调整万用表量程，并进行欧姆调零

图解演示

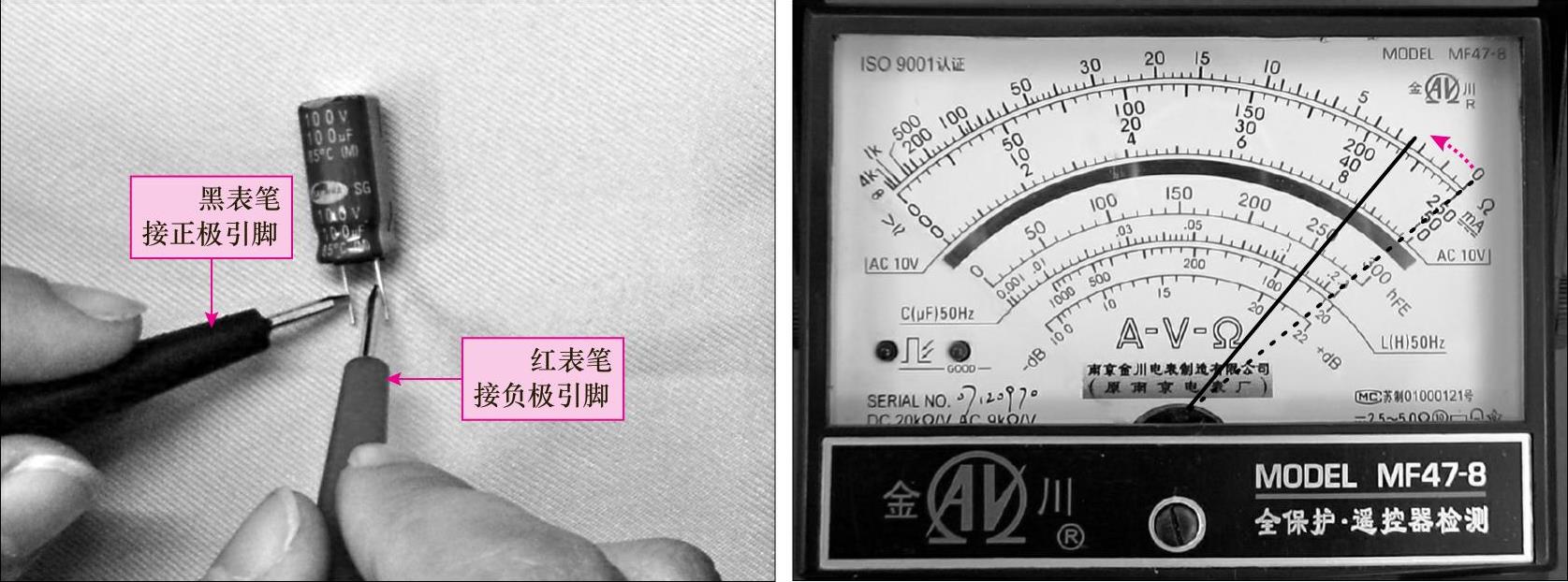

将万用表红表笔接至电解电容的负极引脚，黑表笔接至电解电容的正极引脚，观测其指针摆动幅度，如图4-18所示。

图4-18 万用表指针向左逐渐摆回至某一固定位置

在刚接通的瞬间，万用表的指针会向右（电阻小的方向）摆动一个较大的角度。当表针摆动到最大角度后，接着又会逐渐向左回摆，直至表针停止在一个固定位置，这说明该电解电容有明显的充放电过程。所测得的阻值即为该电解电容的正向漏电阻，该阻值在正常情况下应该比较大。

图解演示

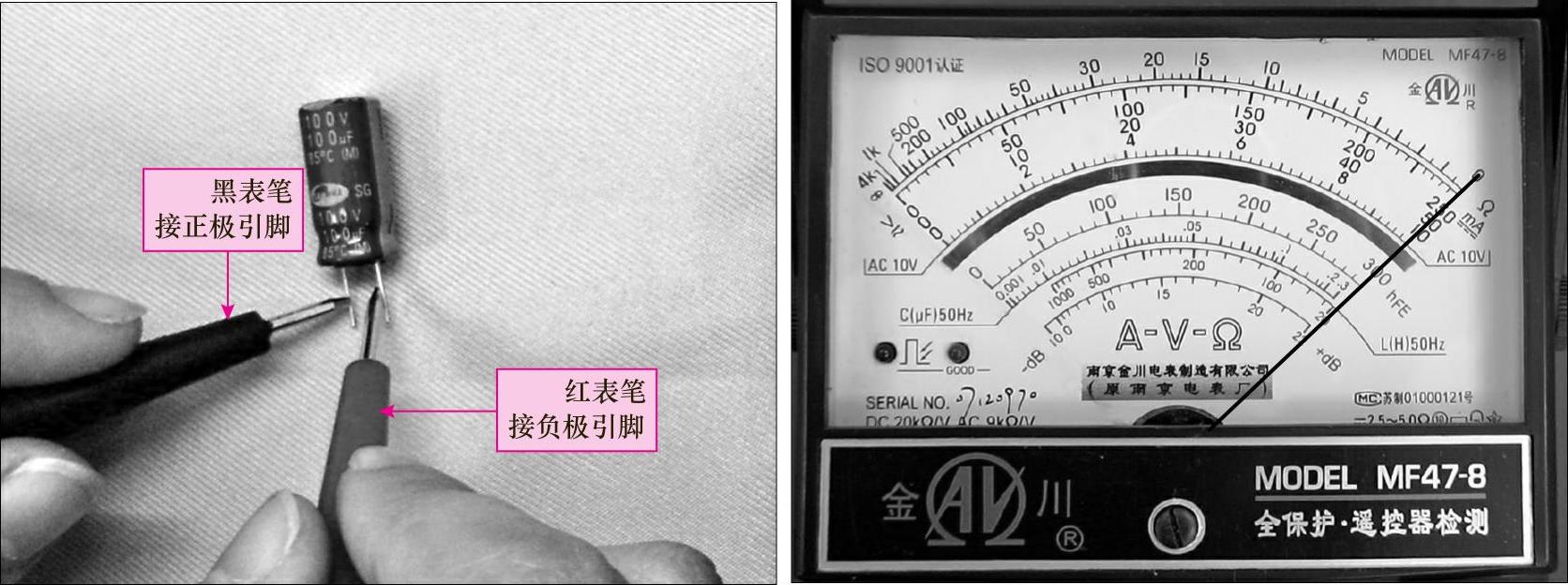

若表笔接触到电解电容引脚后，表针摆动到一个角度后随即向回稍微摆动一点，即并未摆回到较大的阻值，则此时可以说明该电解电容漏电严重，如图4-19所示。

图4-19 万用表指针达到的最大摆动幅度与最终停止时的角度

图解演示

若表笔接触到电解电容引脚后，表针即向右摆动，并无回摆现象，指针指示一个很小的阻值或阻值趋近于0，则说明当前所测电解电容已被击穿短路（损坏），如图4-20所示。

图解演示

若表笔接触到电解电容引脚后，表针并未摆动，仍指示阻值很大或趋于无穷大，则说明该电解电容中的电解质已干涸，失去电容量（损坏），如图4-21所示。

图4-20 万用表指针向右摆动其趋近于0

图4-21 万用表指针无摆动其趋近于无穷大

上述方法只能用于判断电容器的好坏或性能，若需要对其电容量进行检测，则通常可使用数字式万用表的电容档进行检测（200nF～100μF范围内）。
