信号处理电路的识读方法优化
【摘要】：信号处理电路主要是将信号源发出的信号进行放大、检波等，从而达到家用产品所需的信号。图解演示典型多声道音频信号处理电路如图3-38所示。多声道音频信号处理电路是AV功放设备中的立体电路，该电路有多个外部音频信号输入接口，可同时输入CD、VCD、DVD、摄录像机的音频信号（双声道），经音源选择电路选择出R、L信号。S、C声道的信号经放大后驱动各自的扬声器，其中S声道再分成两路信号驱动两路扬声器。图3-39 典型回声信号处理电路
信号处理电路主要是将信号源发出的信号进行放大、检波等，从而达到家用产品所需的信号。在识读时，我们首先要了解该电路的特点和基本工作流程，然后根据电路中各关键器件的作用和功能特点对电路进行识读。
图解演示

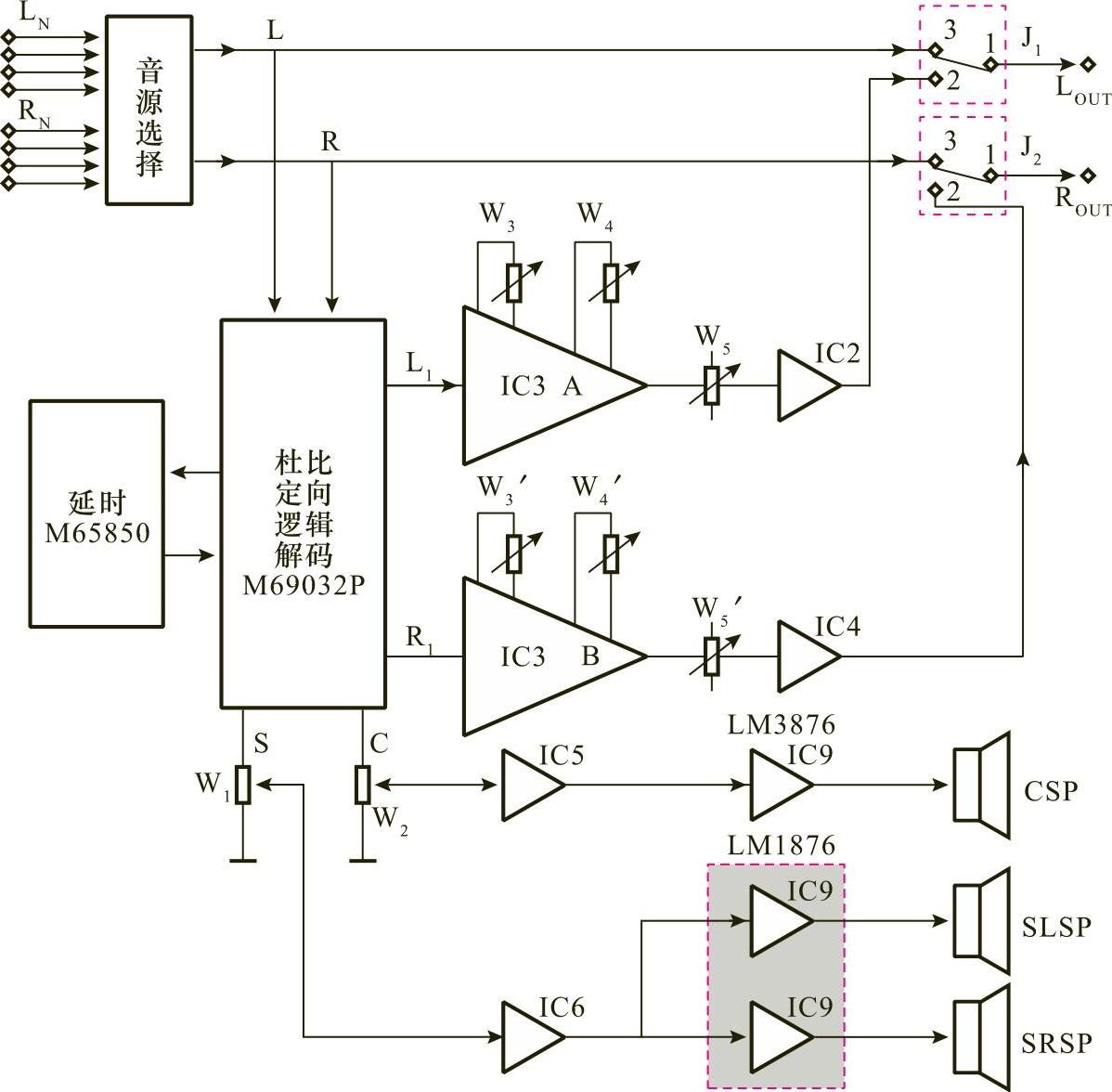

典型多声道音频信号处理电路如图3-38所示。多声道音频信号处理电路是AV功放设备中的立体电路，该电路有多个外部音频信号输入接口，可同时输入CD、VCD、DVD、摄录像机的音频信号（双声道），经音源选择电路选择出R、L信号。该信号送到杜比定向逻辑解码电路M69032P中，进行环绕声解码处理，解码后有4路（多声道）输出，L、R为立体声道信号，S为环绕声道信号，C为中置声道输出。S、C声道的信号经放大后驱动各自的扬声器，其中S声道再分成两路信号驱动两路扬声器。整体共5个声道，可以形成临场感很强的环绕声效果。
图3-38 典型多声道音频信号处理电路图
图解演示

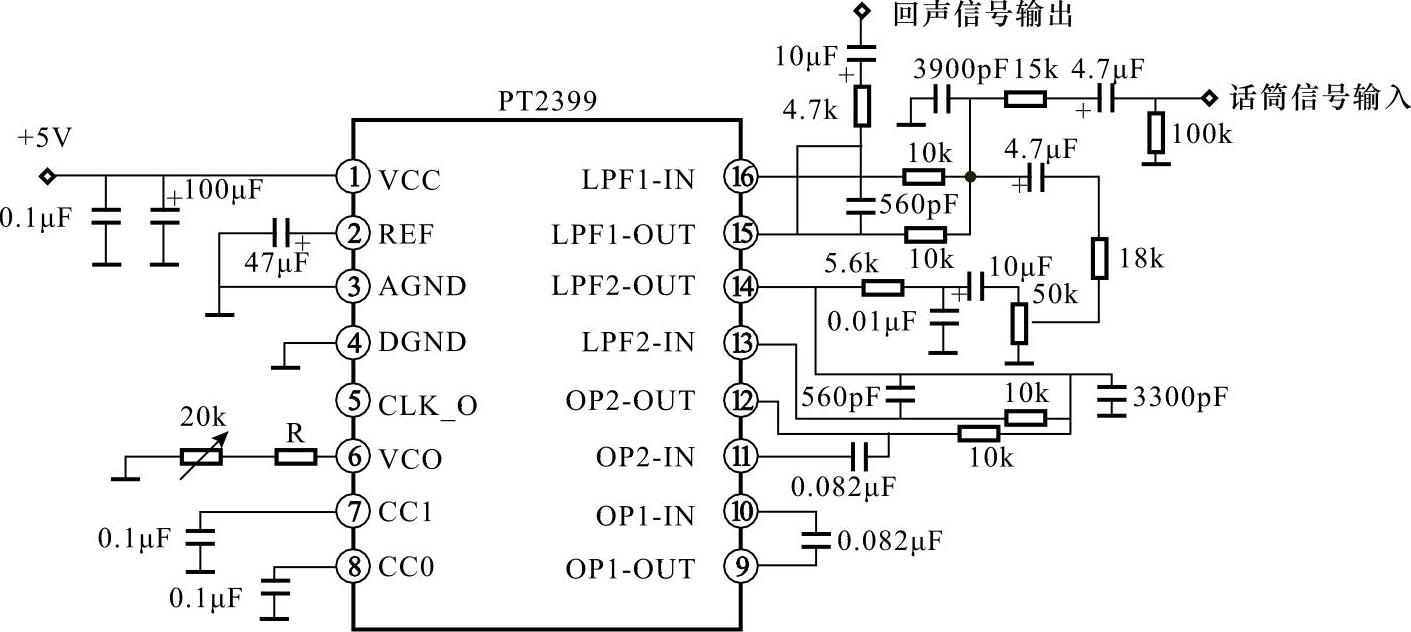

典型回声信号处理电路如图3-39所示。回声信号处理电路多应用于数字音频处理电路，如卡拉OK电路。该电路中，话筒信号位RC耦合电路送入PT2399的⒃脚，在IC内部进行延迟处理，延迟后的音频信号由⒂脚输出，同时从输出的信号中再取一部分信号经10kΩ电阻送入⒃脚进行二次延迟处理，这样就会使输出的信号中有多次延迟的效果，形成回声效果。
图3-39 典型回声信号处理电路
