控制电路识读方法的优化方案

【摘要】:下面介绍几种典型控制电路的识读方法。该控制电路是由4个双向晶闸管、4个驱动三极管和微电脑程序控制器组成的。当水位到达预定水位以后,微电脑程序控制器将进水电磁阀控制的三极管VT6截止,停止向洗涤筒内注入水。在报警灯控制电路中,晶闸管起到了可控开关的作用。图3-35 典型报警控制电路

控制电路是对家用产品各部分进行控制的电路,不同的家用产品,控制电路的控制方式也有所不同,因此在维修家用产品之前,首先要对控制电路进行识读,了解控制电路的控制流程,以便对家用产品进行检修。

在对该电路进行识读时,应首先了解电路的基本结构,找到电路中的主要元器件,再根据主要元器件的功能和信号流程,对该电路进行识读。下面介绍几种典型控制电路的识读方法。

图解演示

典型全自动洗衣机的控制电路如图3-34所示。该控制电路是由4个双向晶闸管、4个驱动三极管和微电脑程序控制器组成的。当某三极管基极有高电平时,便导通,相应的晶闸管被触发,被控制的电磁阀动作。当洗衣机开始洗涤时,微电脑程序控制器的(23)脚连接的水位开关和(15)脚的进水电磁阀配合工作,控制洗涤筒内的注水量。当水位到达预定水位以后,微电脑程序控制器将进水电磁阀控制的三极管VT6截止,停止向洗涤筒内注入水。微电脑程序控制器控制(12)脚或(13)脚的三极管VT3或VT4导通,使电动机正转或反转,开始洗涤衣物。洗涤完成以后微电脑程序控制器(12)脚或(13)脚的三极管VT3或VT4截止,使电动机停止运转。微电脑程序控制器(14)脚的三极管VT5导通,排水电磁阀开始工作。当排水到最后一分钟时,微电脑程序控制器(16)脚的三极管VT7和VT2导通,蜂鸣器开始鸣叫。

图解演示

典型报警灯控制电路如图3-35所示。在报警灯控制电路中,晶闸管起到了可控开关的作用。只要有触发信号加到晶闸管的触发端(G),晶闸管便会导通,而触发信号消失后,晶闸管仍保持导通状态。当A物体被移动到光电检测器中时,发光二极管发出的光被物体遮挡,光敏三极管因无光照射而截止。D1的正端电压上升,呈正向偏置,电源经R2、D1为三极管VT1提供基极电流,使VT1导通。VT1导通的瞬间为晶闸管的触发端提供触发电压,于是晶闸管导通,报警灯因电流增加而发光。这种情况即使A物体离开光检测区,晶闸管仍处于导通状态,报警灯保持,只有关断K1,才能使电路恢复初始等待状态。

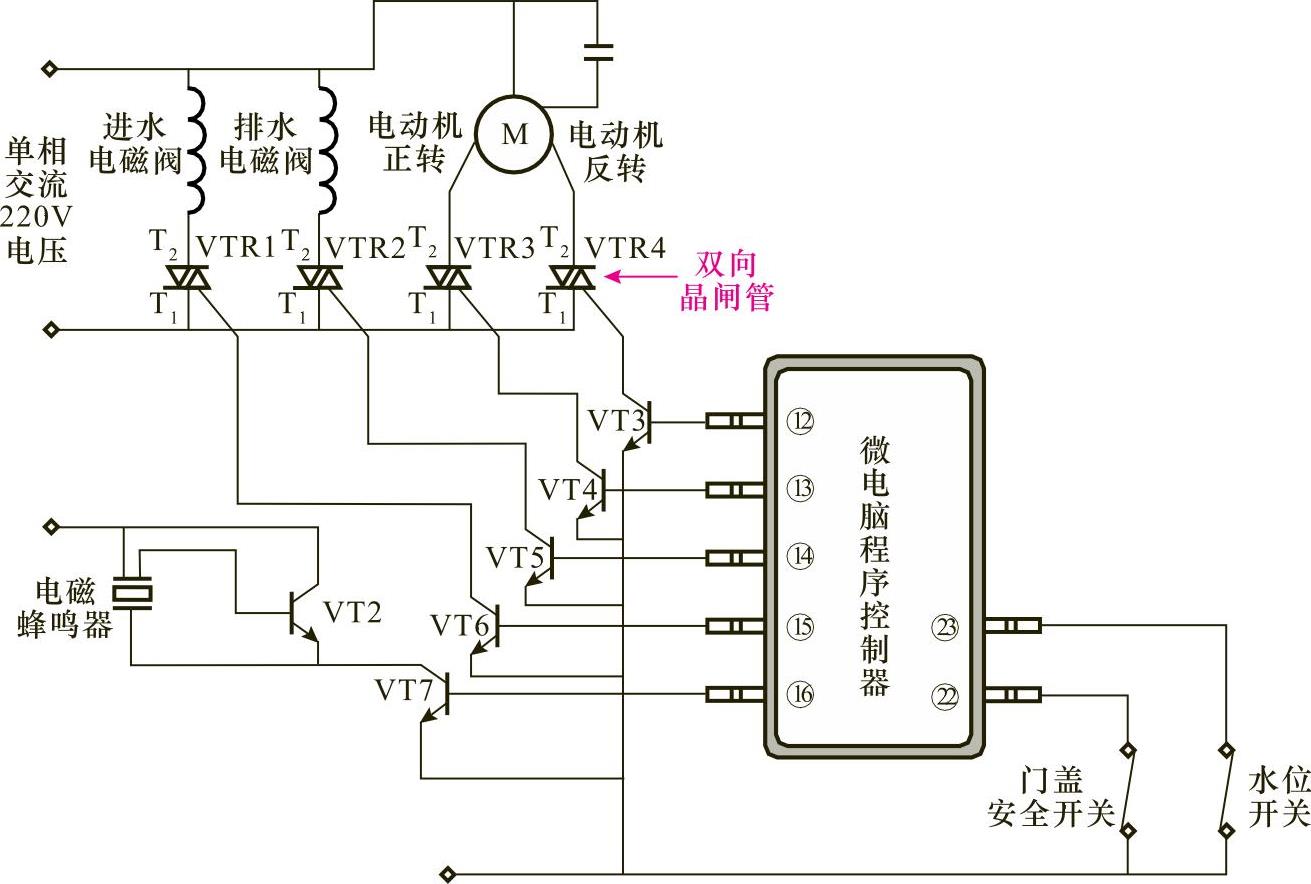

图3-34 典型全自动洗衣机的控制电路图

当A物体不存在时,光敏三极管受光照而导通,D1正端电压很低,VT1处于截止状态,其发射极电压也很低,无触发信号。当A物体阻挡光线时,光敏三极管截止,D1正端电压升高,VT1发射极电压也升高并输出触发信号。


图3-35 典型报警控制电路
