驱动电路的识读方法优化

【摘要】:驱动电路通常位于主电路和控制电路之间,主要用来对控制电路的信号进行放大。在识读驱动电路时,首先要了解其特点和基本的工作流程;接下来,结合具体电路,熟悉电路的结构组成;然后,依据电路中重要元器件的功能特点,对驱动电路进行识读。图3-33 典型电动机驱动电路图

驱动电路通常位于主电路和控制电路之间,主要用来对控制电路的信号进行放大。

在识读驱动电路时,首先要了解其特点和基本的工作流程;接下来,结合具体电路,熟悉电路的结构组成;然后,依据电路中重要元器件的功能特点,对驱动电路进行识读。

典型直流电动机稳速控制电路如图3-32所示。图3-32a所示为磁带录音机中的直流电动机驱动电路,它利用NE555时基集成电路输出开关脉冲,经VQ01三极管驱动电动机旋转。NE555②脚为负反馈信号输入端。通过反馈环路实现稳速控制,②脚外接电位器VR1,可对速度进行微调。图3-32b所示为采用速度反馈方式的电动机驱动电路,它是在电动机上设有测速信号发生器TG,速度信号经整流滤波后变成直流电压反馈到NE555的②脚,经NE555的检测和比较,再由③脚输出可变控制信号,从而达到稳速的目的。


图3-32 典型直流电机稳速控制电路

图解演示

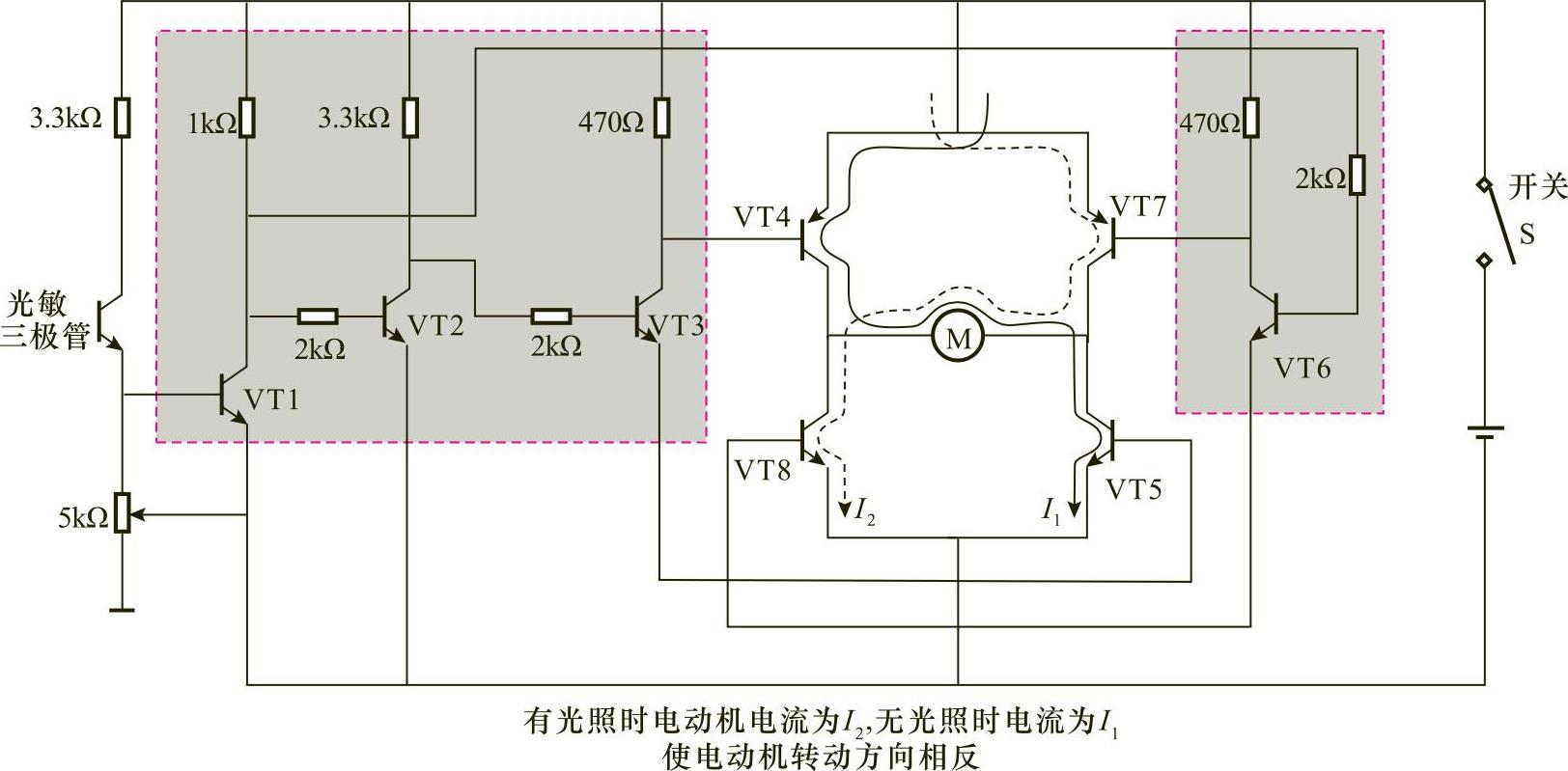

典型电动机驱动电路如图3-33所示。典型电动机驱动电路是一种光控双向旋转电路。光敏三极管接在VT1的基极电路中,有光照时,光敏三极管有电流,VT1导通;无光照则VT1截止。有光照时,VT1导通,VT2截止,VT3导通,VT4导通,VT5导通,则有电流I1出现,电动机正转;无光照时,VT1截止,VT6导通,VT7导通,VT8导通,则有电流I2出现,电动机反转。


图3-33 典型电动机驱动电路图
