电源电路是为家用产品各单元电路提供工作电压的电路,该电路的电压以交流电源为主,交流电压在电源电路中被整流、滤波后,输出直流电压,为家用产品中的各部分单元电路提供电压。
在识图时,我们首先要了解电源电路的特点和基本工作流程;接下来,结合具体电路熟悉电路的结构组成;然后,依据电路中重要元器件的功能特点,对整体电路进行电路单元的划分;最后,顺信号流程,通过对各电路单元的分析,完成对电源电路的识读。
图解演示
典型电磁炉电路中直流电源供电电路如图3-28所示。

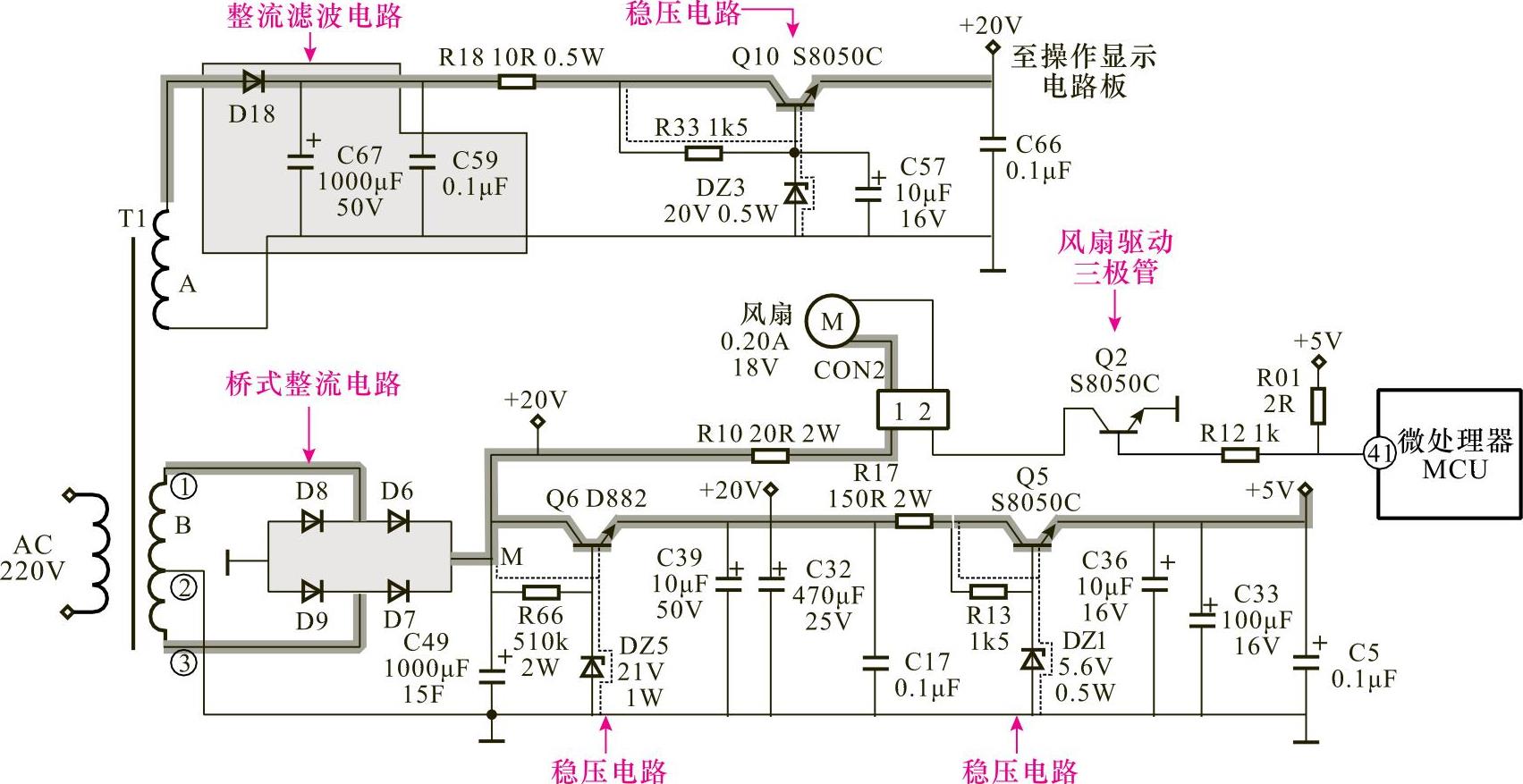

图3-28 典型电磁炉电路中直流电源供电电路
直流电源供电电路实现了将220V市电转化为多路直流电压的变换过程,交流220V电压进入降压变压器T1的初级绕组,其次级绕组A经半波整流滤波电路(整流二极管D18,滤波电容C67、C59)整流滤波,再经Q10稳压电路稳压后,为操作显示电路板输出20V供电电压。
降压变压器的次级绕组B中有3个端子,其中①和③两个端子经桥式整流电路(D6~D9)输出直流20V电压,该直流电压在M点上分为两路进行输送,即一路经插头CON2为散热风扇供电;另一路送给稳压电路,三极管Q6的基极设有稳压二极管DZ5,经DZ5稳压后三极管Q6的发射极输出20V电压,该电压再经Q5稳压电路后,输出5V直流电压。典型直流并联稳压电源电路如图3-29所示。
图解演示
图3-29 典型直流并联稳压电源电路
直流并联稳压电源电路主要应用于收音机电路中,交流220V电压经变压器降压后输出8V交流电压,8V交流电压经桥式整流堆输出约11V直流电压,再经C1滤波,R2、VD5稳压,C2滤波后输出6V直流稳压。电路中使用了两只电解电容进行平滑滤波。
图解演示
典型小功率可变直流稳压电源电路如图3-30所示。

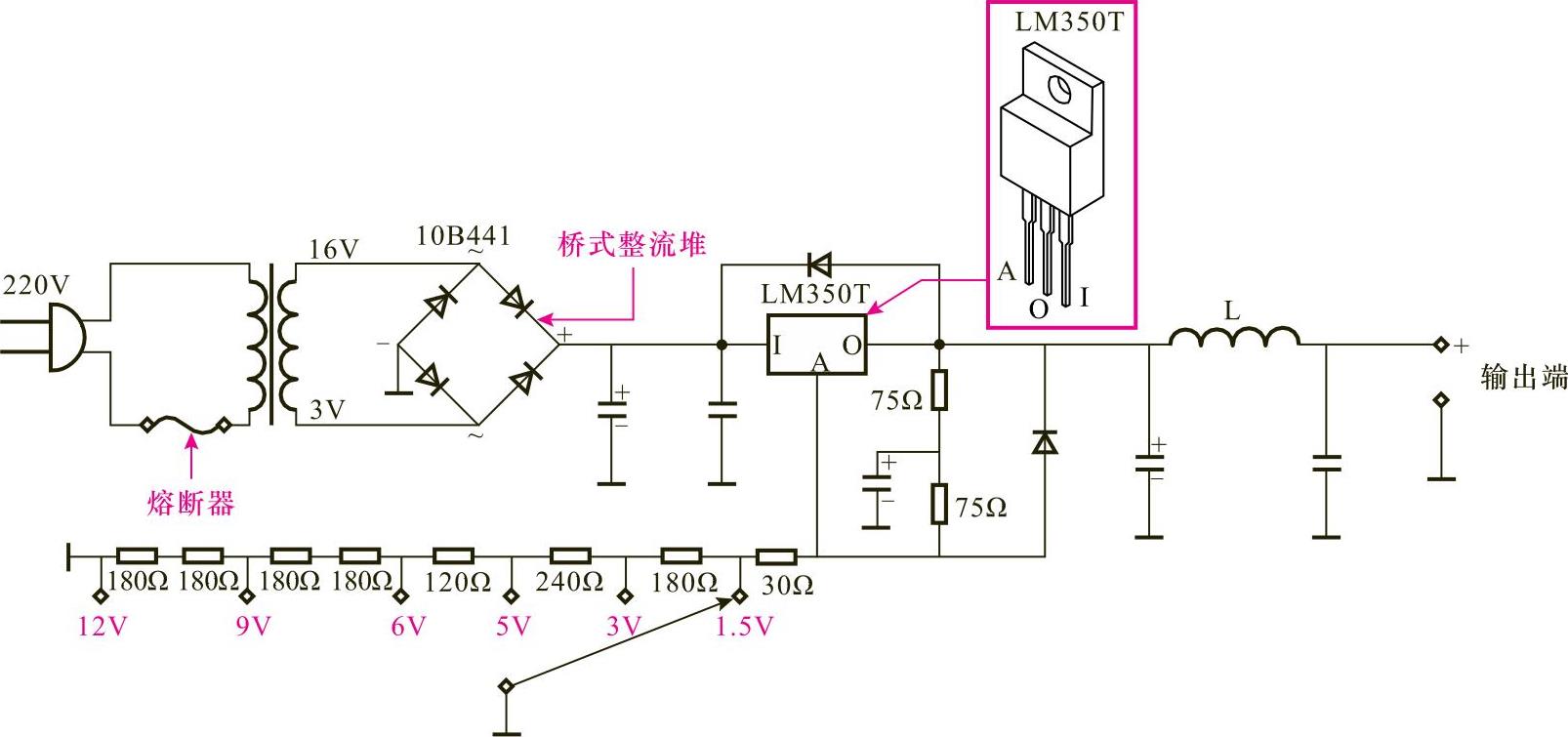

图3-30 典型小功率可变直流稳压电源电路
在典型小功率可变直流稳压电源电路中,采用了可变输出三端集成稳压器,而且在该电路中,由8个电阻器组成的分压电路可以提供6组不同的电阻数值,通过选择不同的电阻值,在输出端可以得到不同的电压。典型具有过电压保护功能的直流稳压电源电路如图3-31所示。
图解演示
此电源电路的调整管VT1、放大管VT2采用不同类型的三极管。VT1用PNP型三极管,VT2用NPN型三极管。电阻R4、R6和稳压管VZ1、VZ2组成稳压管比较电桥,用于电压误差的测量,其优点是测量灵敏度高,输出电阻小,可给放大管提供较大的基极电流,有利于提高稳压精度。由C2、R5构成的起动电路是此稳压电源电路所特有的,如果没有起动电路,则在接通电源后,VT1、VT2均处于截止状态,无输出电压。
附加的过电压保护电路由电阻R7、电位器RP构成的分压器、抗干扰电容C4、稳压管VZ3、电阻R8、可控硅VS及继电器K组成。当输出电压Uo因某种故障原因升高到超过RP所设定的值时,VZ3发生击穿,晶闸管VS被触发导通,继电器K得电动作,其常闭触点K1-1断开输出,保护了用电负载。过电压保护具有记忆性,只有切断输入电源,可控硅才能恢复截止状态。排除过电压故障后,才能恢复正常供电。

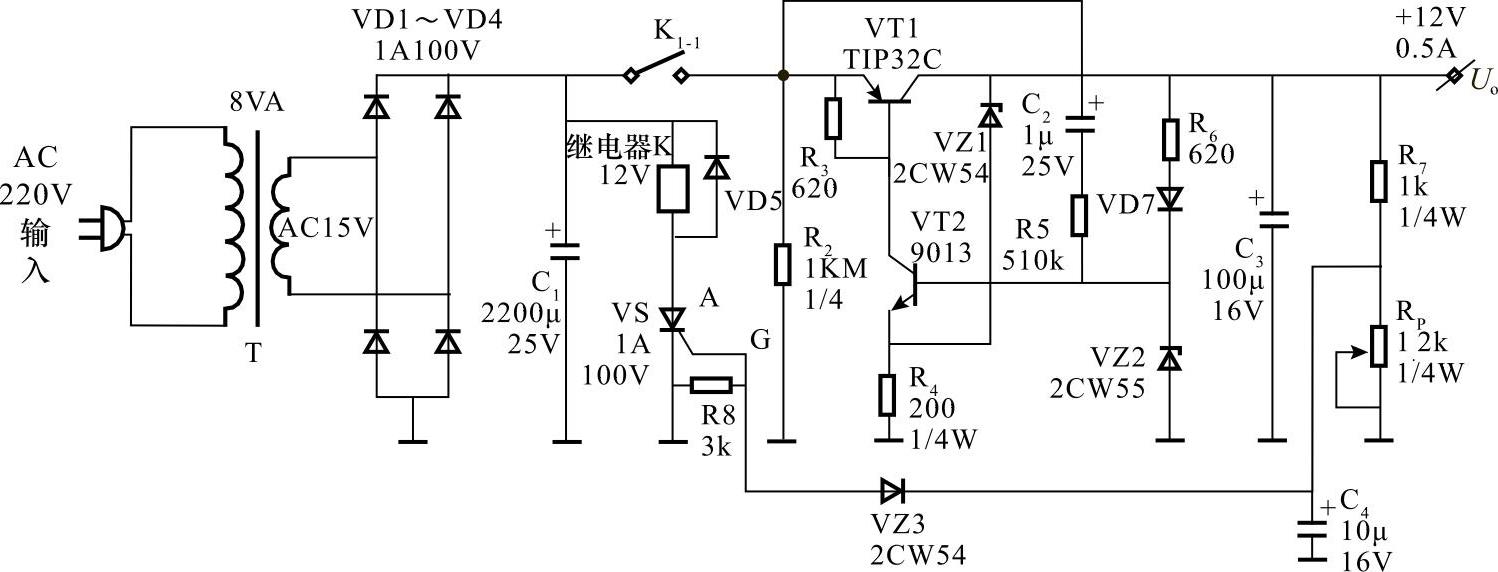

图3-31 典型具有过电压保护功能的直流稳压电源电路
