共集电极放大电路的识读方法优化

【摘要】:图3-26 共集电极放大电路的基本结构由于三极管放大器单元电路的供电电源的内阻很小,因此对于交流信号来说正负极之间相当于短路。图3-27所示为典型共集电极放大电路的识读分析。

1.共集电极放大电路的特点

共集电极放大电路是从发射极输出信号的,信号波形和相位基本与输入相同,因而又称射极输出器或射极跟随器,简称射随器,常用作缓冲放大器。

图解演示

共集电极放大电路的结构与共射极放大电路基本相同,不同之处有两点:其一是将集电极电阻RC移到了发射极(用RE表示),其二是输出信号不再取自集电极而是取自发射极,图3-26所示为共集电极放大电路的基本构成。

两个偏置电阻Rb1和Rb2通过电源三极管基极供电;Re是三极管发射极的负载电阻;两个电容C1和C2都是起到通交流隔直流作用的耦合电容;电阻RL则是负载电阻。


图3-26 共集电极放大电路的基本结构

由于三极管放大器单元电路的供电电源的内阻很小,因此对于交流信号来说正负极之间相当于短路。交流地等效于电源,也就是说三极管集电极相当于接地。输入信号加载到三极管基极和发射极与负载电阻Re之间,也就相当于加载到三极管基极和集电极之间,输出信号取自三极管的发射极,也就相当于取自三极管发射极和集电极之间,因此集电极为输入信号和输出信号的公共端。

2.共集电极放大电路的识读分析

对于共集电极放大电路,我们应首先了解电路的结构组成;然后,根据电路中各种关键元器件的作用和功能特点,对电路的信号流程进行分析,完成对共集电极放大电路的识读。

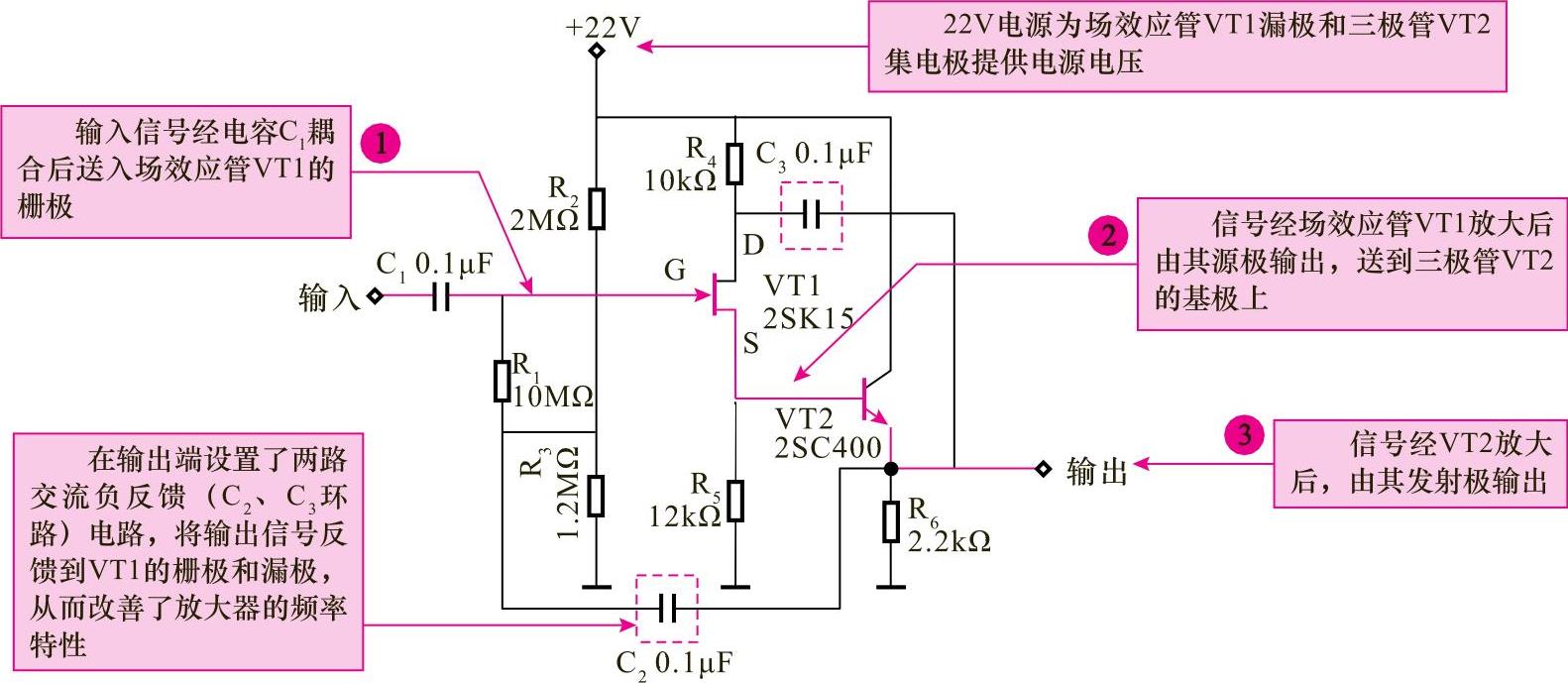

图3-27所示为典型共集电极放大电路的识读分析。

图解演示


图3-27 典型共集电极放大电路的识读分析
