共基极放大电路的识读方法优化

【摘要】:图3-24 共基极放大电路的基本结构2.共基极放大电路的识读分析对于共基极放大电路,我们应首先了解电路的结构组成。图3-25所示为典型共基极放大电路的识读分析。

1.共基极放大电路的特点

三极管构成的放大电路具有放大作用,共基极放大电路是指将三极管的基极作为公共接地端的电路。

图解演示

图3-24所示为共基极放大电路的基本结构,该电路主要是由三极管VT,偏置电阻器Rb1、Rb2、Re,负载电阻RC、RL和耦合电容C1、C2等组成的。

电路中的5个电阻都是为了建立静态工作点而设置的,其中RC集电极的负载电阻;RL是负载端的电阻;C1和C2都是起到通交流隔直流作用的耦合电容;去耦电容Cb是为了使基极的交流直接接地,起到去耦合的作用,即起到消除交流负反馈的作用。

输入信号加载到三极管发射极和基极之间,输出信号取自三极管的集电极和基极之间,由此可见基极为输入信号和输出信号的公共端。

提示说明

电容通交流是指交流信号可以通过电容传输到下一级,隔直流是指直流电压不能通过电容加到输出端或输入端。


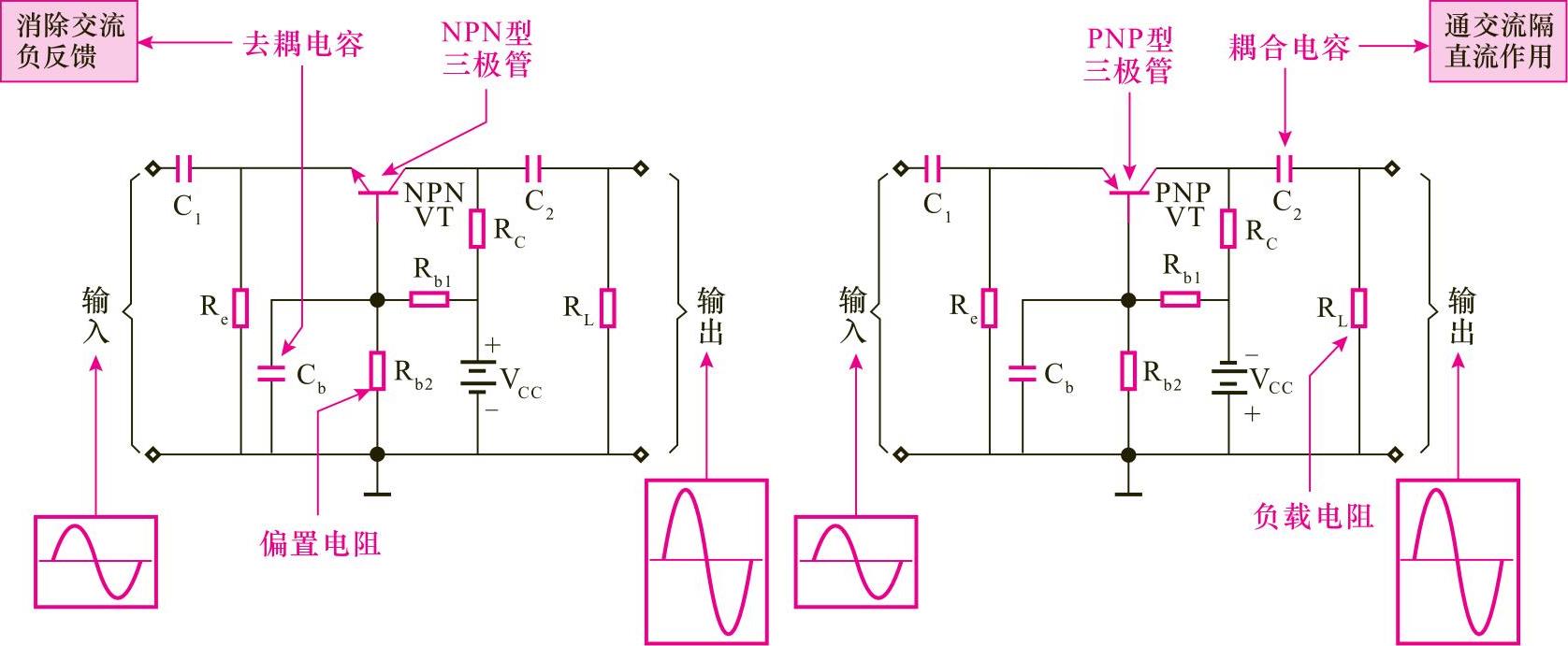

图3-24 共基极放大电路的基本结构

2.共基极放大电路的识读分析

对于共基极放大电路,我们应首先了解电路的结构组成。然后,根据电路中各种关键元器件的作用和功能特点,对电路的信号流程进行分析,完成对共基极放大电路的识读分析。

图3-25所示为典型共基极放大电路的识读分析。

图解演示


图3-25 典型共基极放大电路的识读分析

提示说明

频率高低是相对的,在中波收音机电路中,处理1MHz左右中波广播信号的就是高频放大电路;而驱动耳机或扬声器的信号(20kHz以下)为低频信号;在FM收音机中,处理100MHz左右的载波信号的电路为高频电路,处理10.7MHz的电路为中频电路。
