共射极放大电路的识读方法优化
【摘要】：共射极放大电路是指将三极管的发射极作为公共接地端的电路。然后，根据电路中各种关键元器件的作用和功能特点，对电路的信号流程进行分析，完成对共射极放大电路的识读分析。图3-23 电容耦合多级放大电路的识读分析
1.共射极放大电路的特点
共射极放大电路是三极管放大电路的一种。共射极放大电路是指将三极管的发射极作为公共接地端的电路。
图解演示
图3-22 共射极放大电路的基本结构
三极管VT是这一电路的核心部件，三极管主要是起到对信号进行放大的作用；电路中偏置电阻Rb1和Rb2通过电源给三极管基极供电；电源通过电阻RC给三极管集电极供电；两个电容C1、C2都是起到通交流隔直流作用的耦合电容；电阻RL是承载输出信号的负
图3-22所示为共射极放大电路的基本结构，该电路主要是由三极管VT，偏置电阻器Rb1、Rb2，负载电阻RL和耦合电容C1、C2等组成的。载电阻。
输入信号加到三极管基极和发射极之间，而输出信号又取自三极管的集电极和发射极之间，由此可见发射极为输入信号和输出信号的公共接地端。
提示说明
NPN型与PNP型三极管放大电路的最大不同之处在于供电电源的极性：采用NPN型三极管放大电路，供电电源是正电源送入三极管的集电极；采用PNP型三极管放大电路，供电电源是负电源送入三极管的集电极。
2.共射极放大电路的识读分析
图解演示

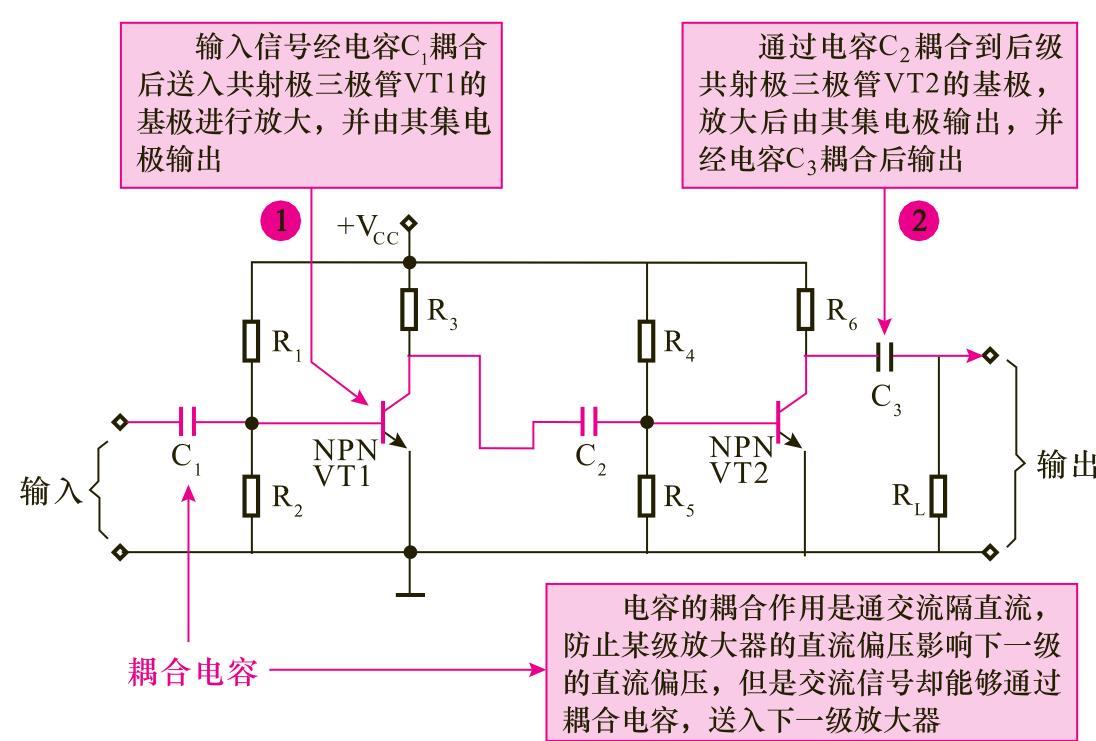

对于共射极放大电路，应首先了解电路的结构组成。然后，根据电路中各种关键元器件的作用和功能特点，对电路的信号流程进行分析，完成对共射极放大电路的识读分析。图3-23所示为电容耦合多级放大电路的识读分析。
图3-23 电容耦合多级放大电路的识读分析
