简单LC电路的识别方法
【摘要】：图3-16所示为LC串联谐振电路的结构及电流和频率的关系曲线。此时LC串联谐振电路起到选频的作用。图3-20所示为稳压电源电路的识读分析。
1.简单LC电路的特点
图解演示

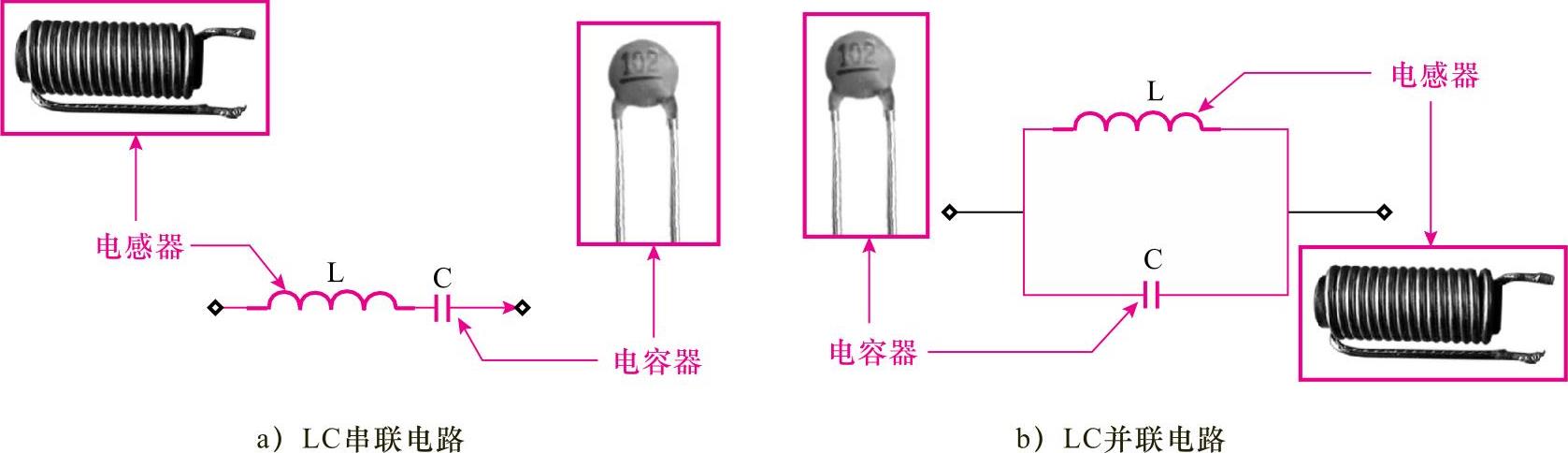

由电容器和电感器组成的串联或并联电路中，感抗和容抗相等时，电路成为谐振状态，该电路称为LC谐振电路。LC谐振电路又可分为LC串联谐振电路和LC并联谐振电路两种，如图3-15所示。
图3-15 LC谐振电路的结构形式
图解演示
（1）LC串联谐振电路
LC串联谐振电路是指将电感器和电容器串联后形成的，且为谐振状态（关系曲线具有相同的谐振点）的电路。图3-16所示为LC串联谐振电路的结构及电流和频率的关系曲线。在串联谐振电路中，当信号接近特定的频率时，电路中的电流达到最大，这个频率称为谐振频率。
图3-16 LC串联谐振电路的结构及电流和频率的关系曲线
图解演示

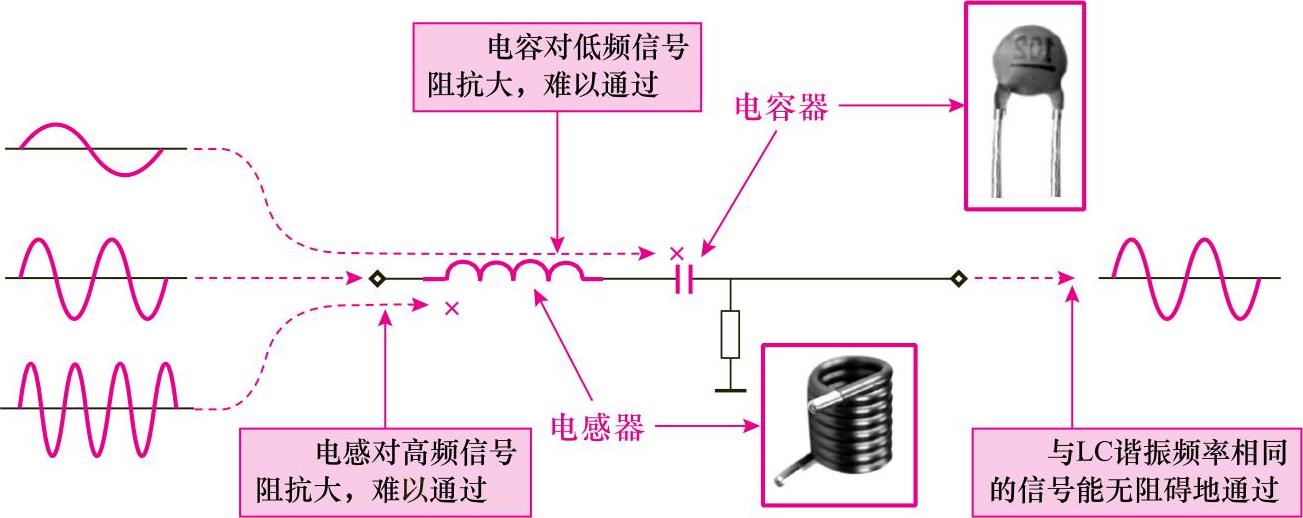

图3-17所示为不同频率信号通过LC串联谐振电路后的结果。当输入信号经过LC串联谐振电路时，根据电感和电容器的阻抗特性，频率较高的信号难以通过电感，而频率较低的可以通过电容器。在LC串联谐振电路中，在谐振频率f0处阻抗最小，此频率的信号很容易通过电容器和电感器输出。此时LC串联谐振电路起到选频的作用。
图3-17 信号通过LC串联谐振电路前后的波形
（2）LC并联谐振电路
图解演示
LC并联谐振电路是指将电感器和电容器并联后形成的，且为谐振状态（关系曲线具有相同的谐振点）的电路。图3-18所示为LC并联谐振电路的结构及电流和频率关系曲线。在并联谐振电路中，如果线圈中的电流与电容中的电流相等，则电路就达到了并联谐振状态。在该电路中，除了LC并联部分以外，其他部分的阻抗变化几乎对能量消耗没有影响。因此，这种电路的稳定性好，比串联谐振电路应用的更多。(https://www.chuimin.cn)
图3-18 LC并联谐振电路的结构及电流和频率的关系曲线
图解演示

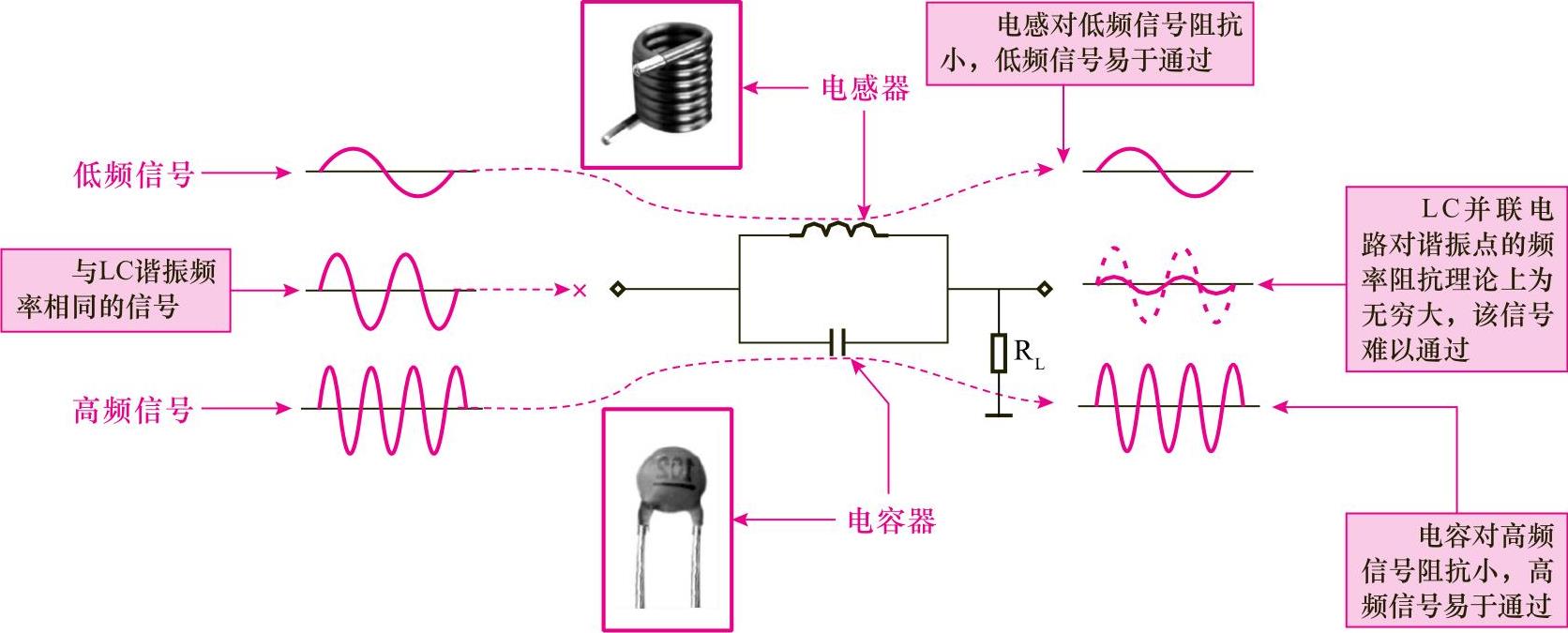

图3-19所示为不同频率信号通过LC并联谐振电路后的结果。当输入信号经过LC并联谐振电路时，同样根据电感器和电容器的阻抗特性，频率较高的信号容易通过电容器到达输出端，频率较低的信号则容易通过电感器到达输出端。由于LC回路在谐振频率f0处的阻抗最大，因此谐振频率点的信号不能通过LC并联振荡电路。
图3-19 信号通过LC并联谐振电路前后的波形
2.简单LC电路的识读
在对简单LC电路进行识读分析时，我们首先要了解该电路的基本组成，找出该电路中典型元件构成的功能电路，对其在整个电路中的功能进行识读，最后完成整个电路的识读过程。

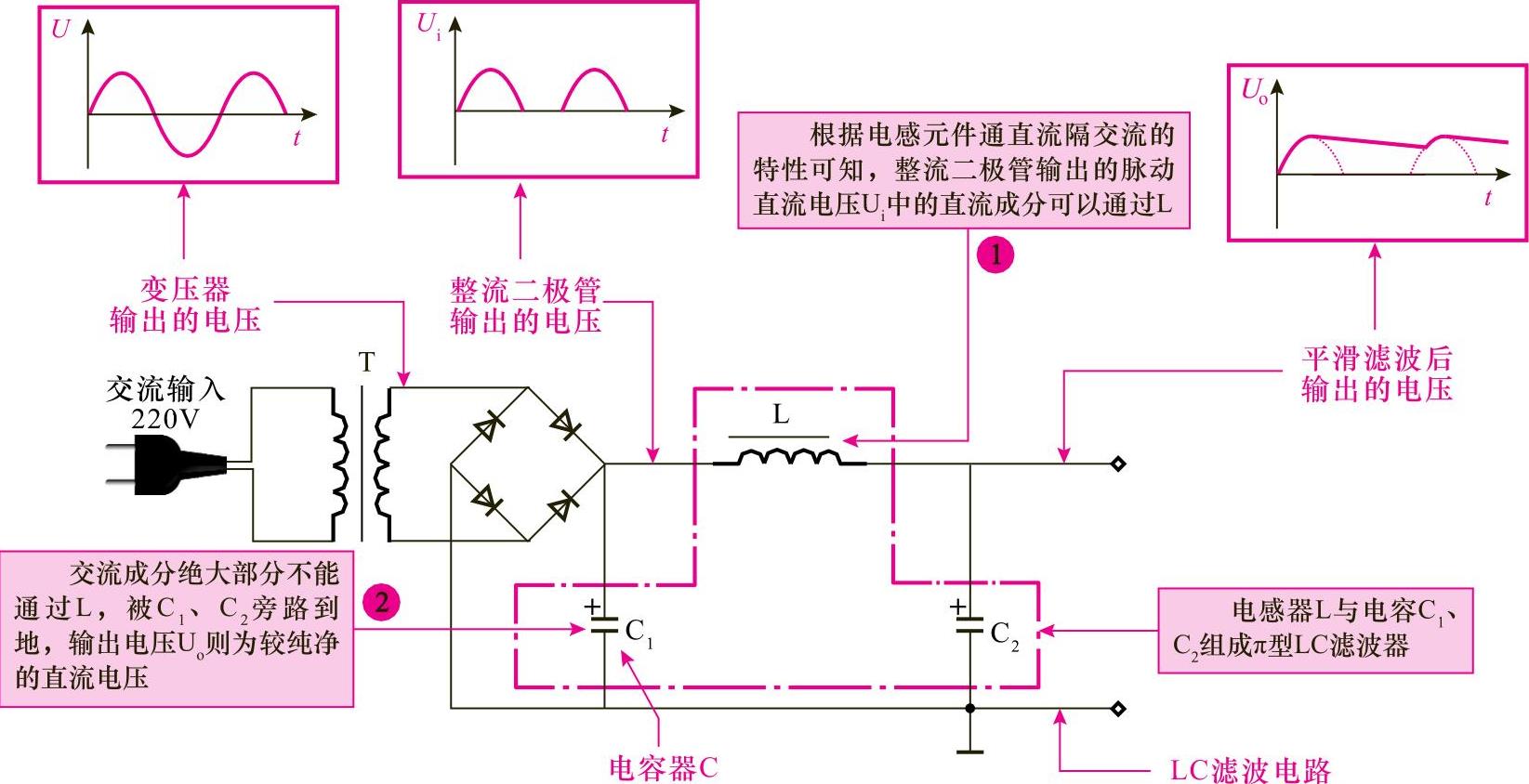

图3-20所示为稳压电源电路（简单LC电路）的识读分析。
图解演示
图3-20 对稳压电源电路（简单LC电路）进行识读分析
图解演示

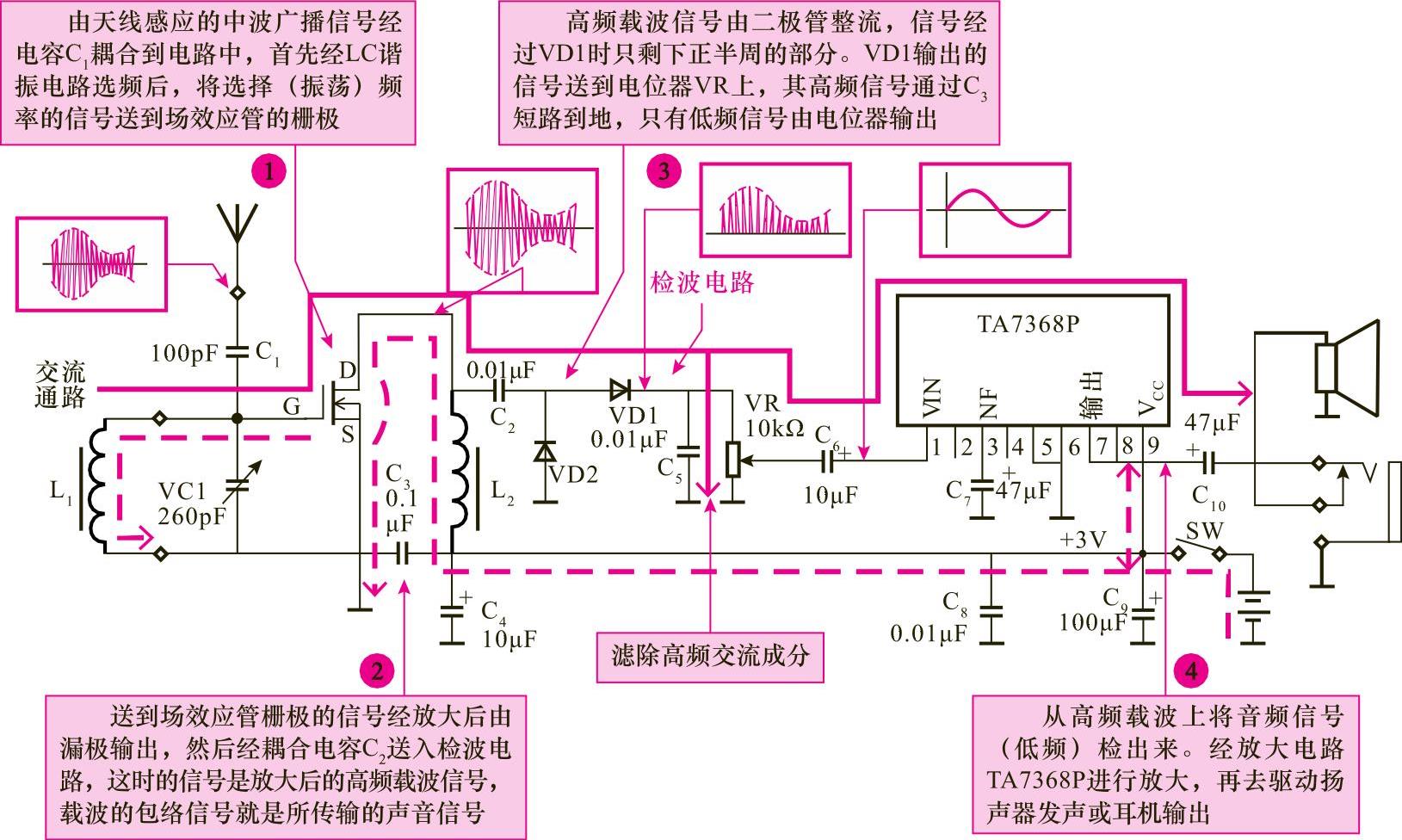

图3-21所示为袖珍式单波段收音机电路（简单LC电路）的识读分析。
图3-21 袖珍式单波段收音机电路（简单LC电路）的识读分析
