1.简单RC电路的特点

根据不同的应用场合和功能，RC电路通常有两种结构形式，一种是RC串联电路，另一种是RC并联电路，如图3-10所示。

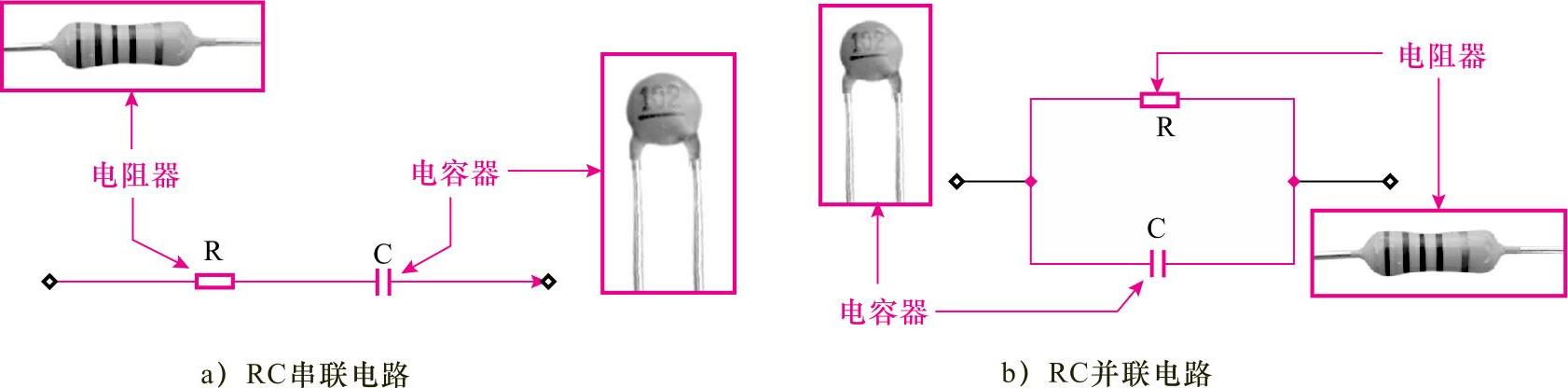

图3-10 RC电路的结构形式

（1）RC串联电路

电阻器和电容器串联后的组合再与交流电源连接，称为RC串联电路。图3-11所示为典型RC串联电路。电路中流动的电流引起了电容器和电阻器上的电压降，这些电压降与电路中电流及各元件的电阻值或容抗值成比例。电阻器电压U_R和电容器电压U_C用欧姆定律表示为（X_C为容抗）

U_R=I×R

U_C=I×X_C

（2）RC并联电路

电阻器和电容器并联后的组合再与交流电源连接，称为RC并联电路。图3-12所示为典型RC并联电路。

与所有并联电路相似，在RC并联电路中，外加电压U直接加在各个支路上。因此各支路的电压相等，都等于外加电压，并且三者之间的相位相同。因为整个电路的电压相同，所以它为表示任意电路的相位差提供了基准。当知道任何一个电路电压时，将会知道所有电压值。

U=U_R=UC

图解演示

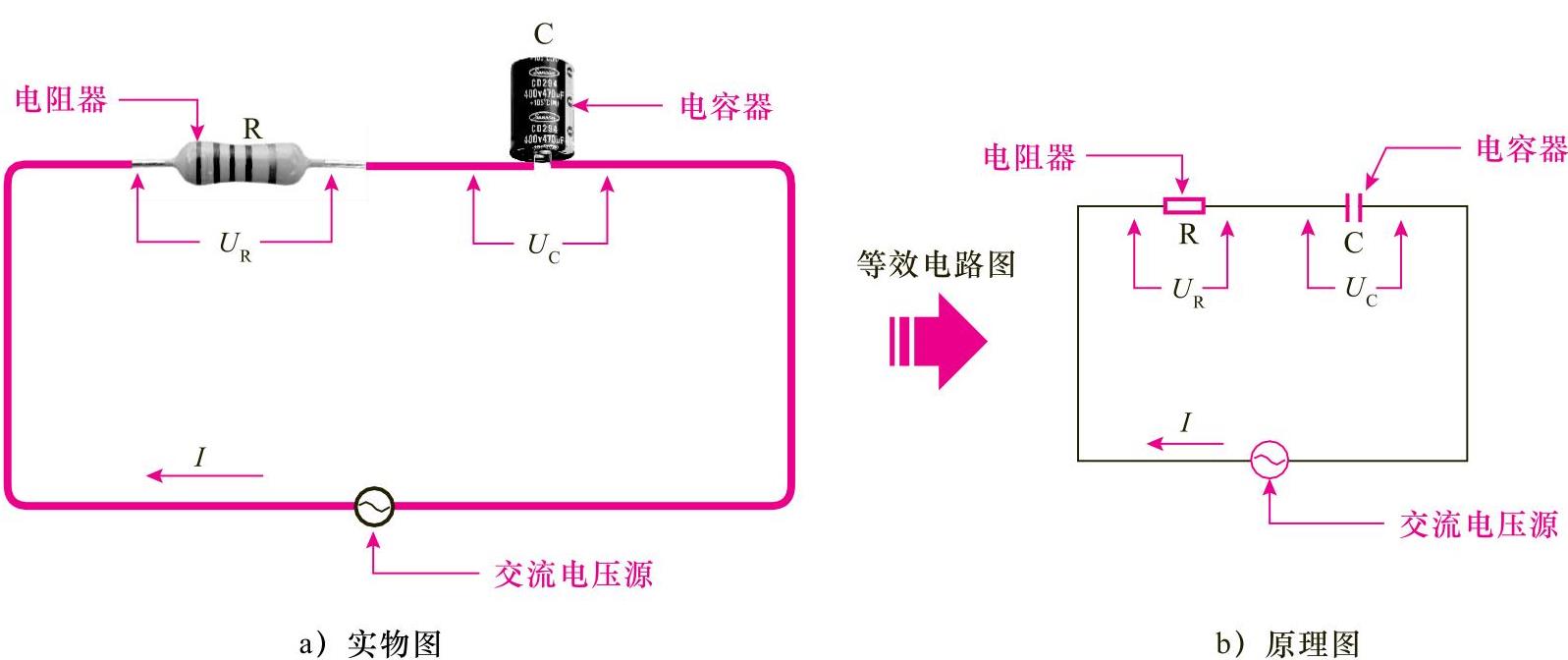

图3-11 典型RC串联电路(https://www.chuimin.cn)

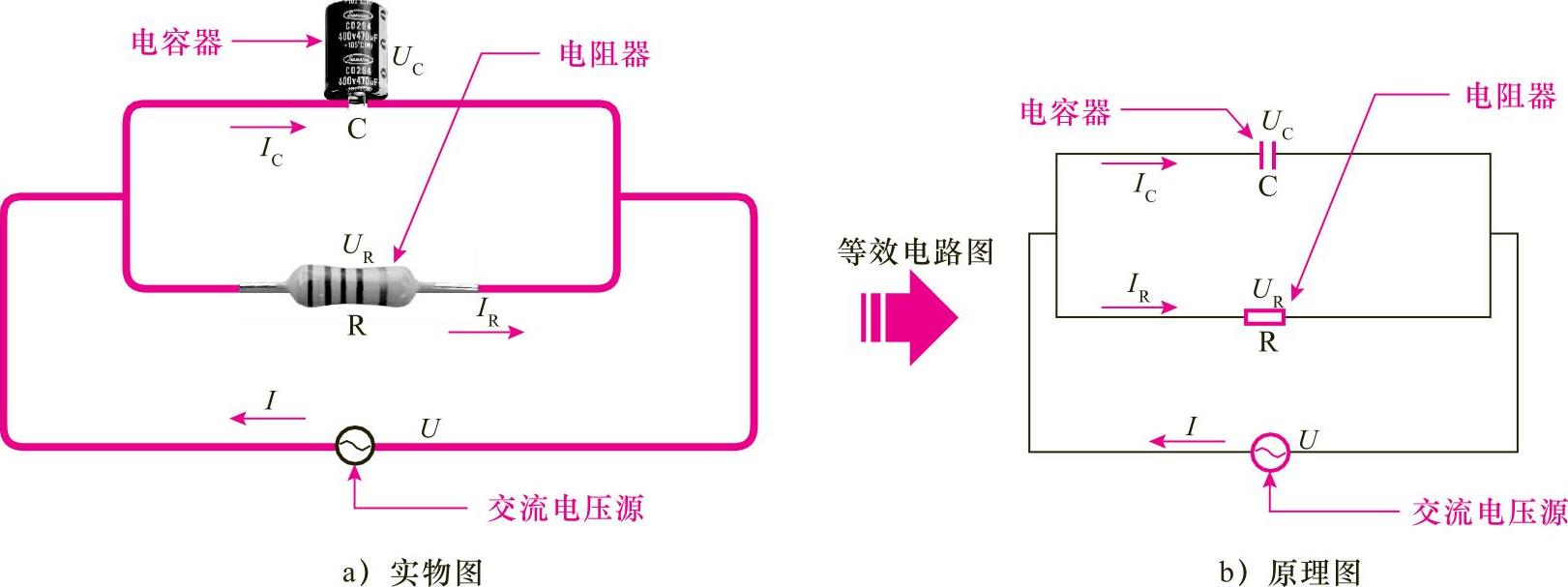

图3-12 典型RC并联电路

相关资料

RC元件构成的串并联电路常用于RC正弦波振荡电路。该电路是利用电阻器和电容器的充放电特性构成的。RC的值选定后它们的充放电时间（周期）就固定为一个常数，也就是说它有一个固定的谐振频率。RC正弦波振荡电路一般用来产生频率在200kHz以下的低频正弦信号。常见的RC正弦波振荡电路有桥式、移相式和双T式等几种，如图3-13所示。

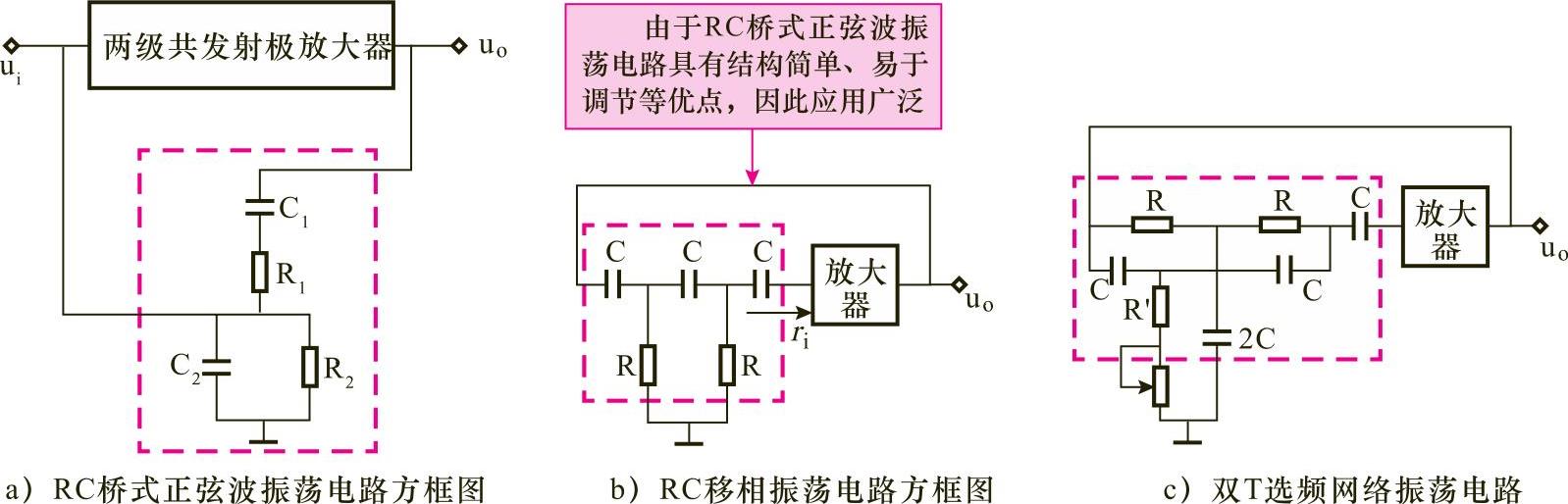

图3-13 典型RC正弦波振荡电路方框图

2.简单RC电路的识读

图解演示

在对该电路进行识读分析时，我们首先要了解该电路的基本组成，找到该电路中由典型元件构成的功能电路，对其在整个电路中的功能进行识读，最后完成整个电路的识读过程。图3-14所示为简单直流稳压电源电路（简单RC电路）的识读分析。

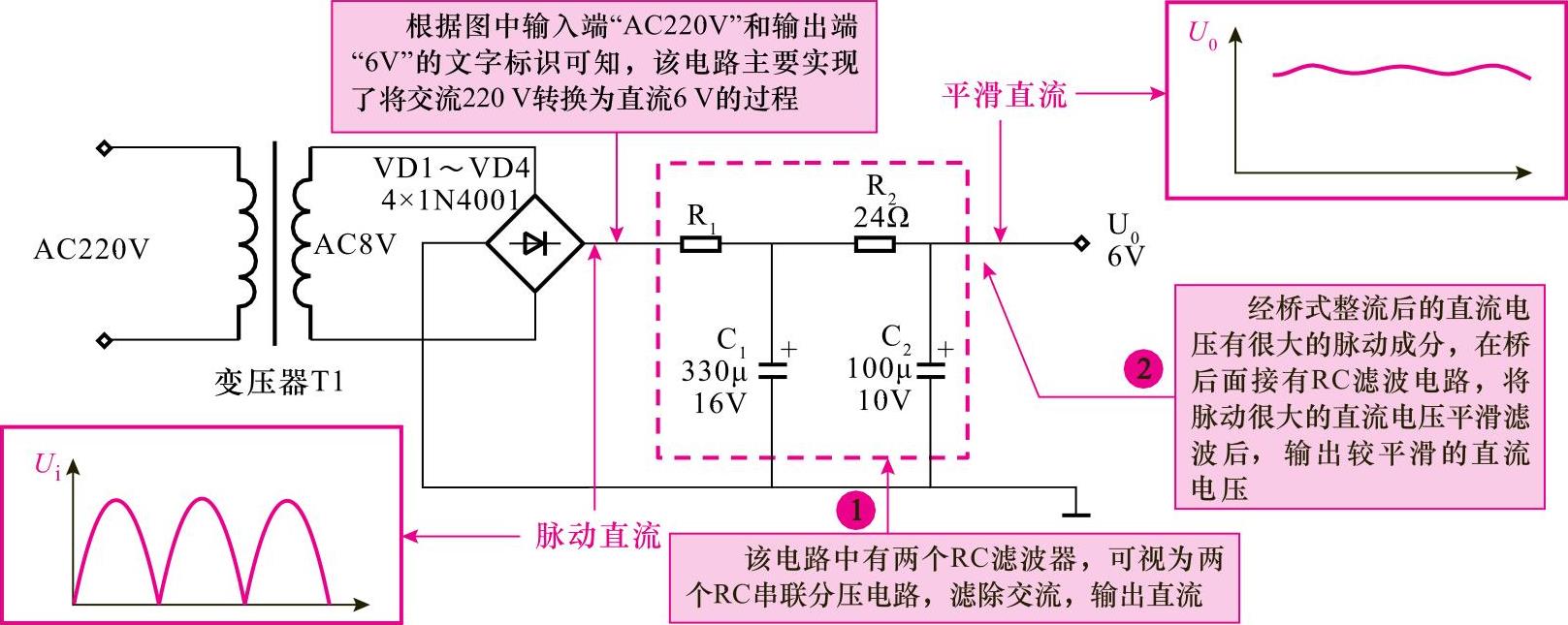

图3-14 对简单直流稳压电源电路（简单RC电路）进行识读分析

交流220V变压器降压后输出8V交流低电压，8V交流电压经桥式整流电路输出约11V直流电压，该电压经两级RC滤波后，输出较稳定的6V直流电压。

交流电压经桥式整流堆整流后变为直流电压，且一般满足U_直=1.37U_交，例如，220V交流电压经桥式整流后输出约300V直流电压；8V交流电压经桥整流堆输出约11V直流电压。
