信号发生器的功能与应用详解

【摘要】:信号发生器是一种可以产生不同频率、不同幅度及规格波形信号的仪器,它也称为信号源。信号发生器在电子产品的生产、调试以及维修中广泛应用,它可以使电子电器在特定的信号下呈现出其性能的好坏。图2-21所示为使用低频信号发生器及示波器对收音机低频功率放大器的调试方法。图2-21 使用信号发生器为测试电路提供低频信号的方法将低频信号发生器作为信号源,设置其输出1kHz的低频信号,将信号加到电位器W1上。

信号发生器是一种可以产生不同频率、不同幅度及规格波形信号的仪器,它也称为信号源。信号发生器在电子产品的生产、调试以及维修中广泛应用,它可以使电子电器在特定的信号下呈现出其性能的好坏。

图解演示

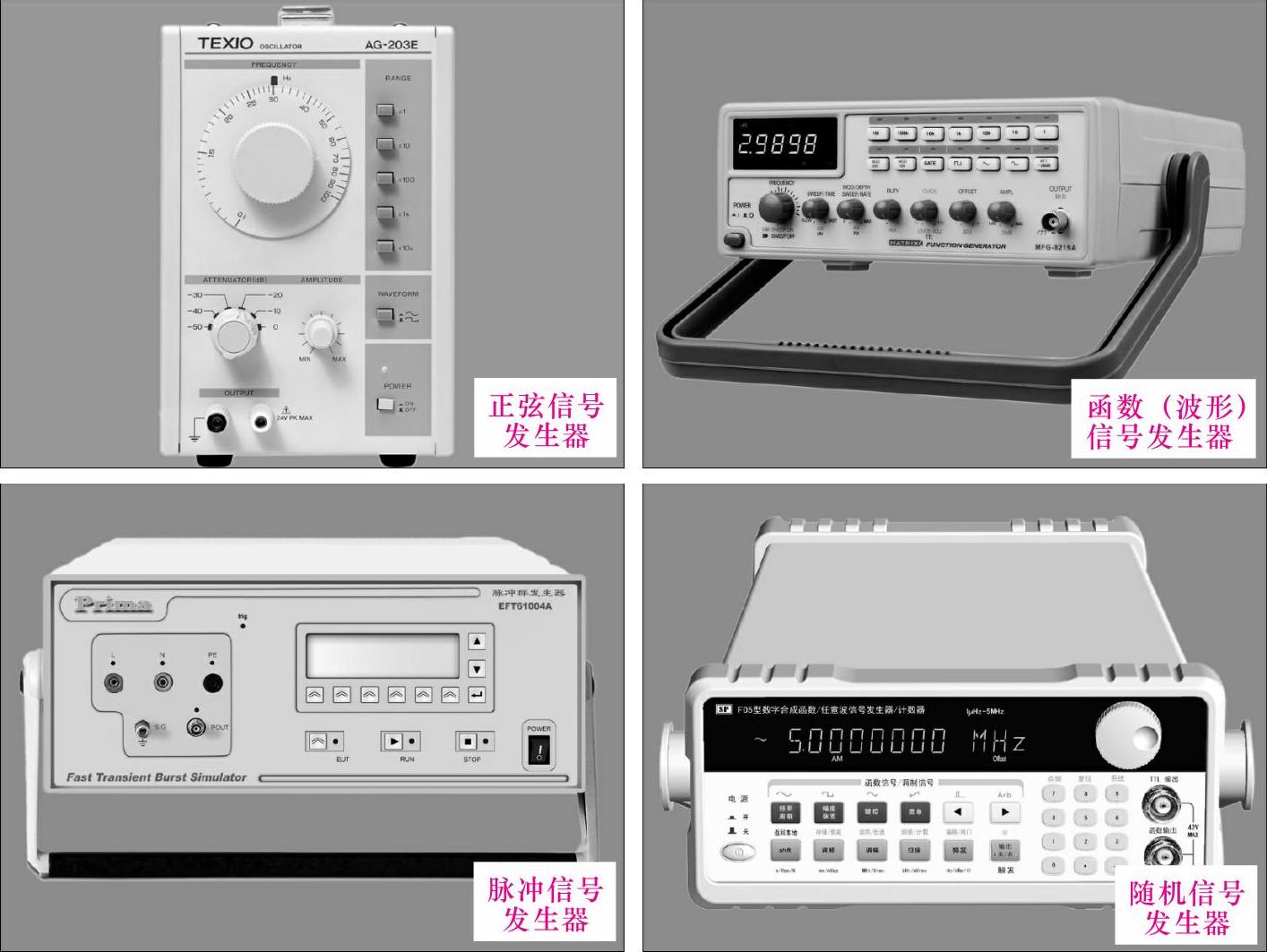

从输出波形类型来分,信号发生器可分为正弦信号发生器、函数(波形)信号发生器、脉冲信号发生器和随机信号发生器4种,如图2-18所示。


图2-18 输出波形类型不同的信号发生器

图解演示

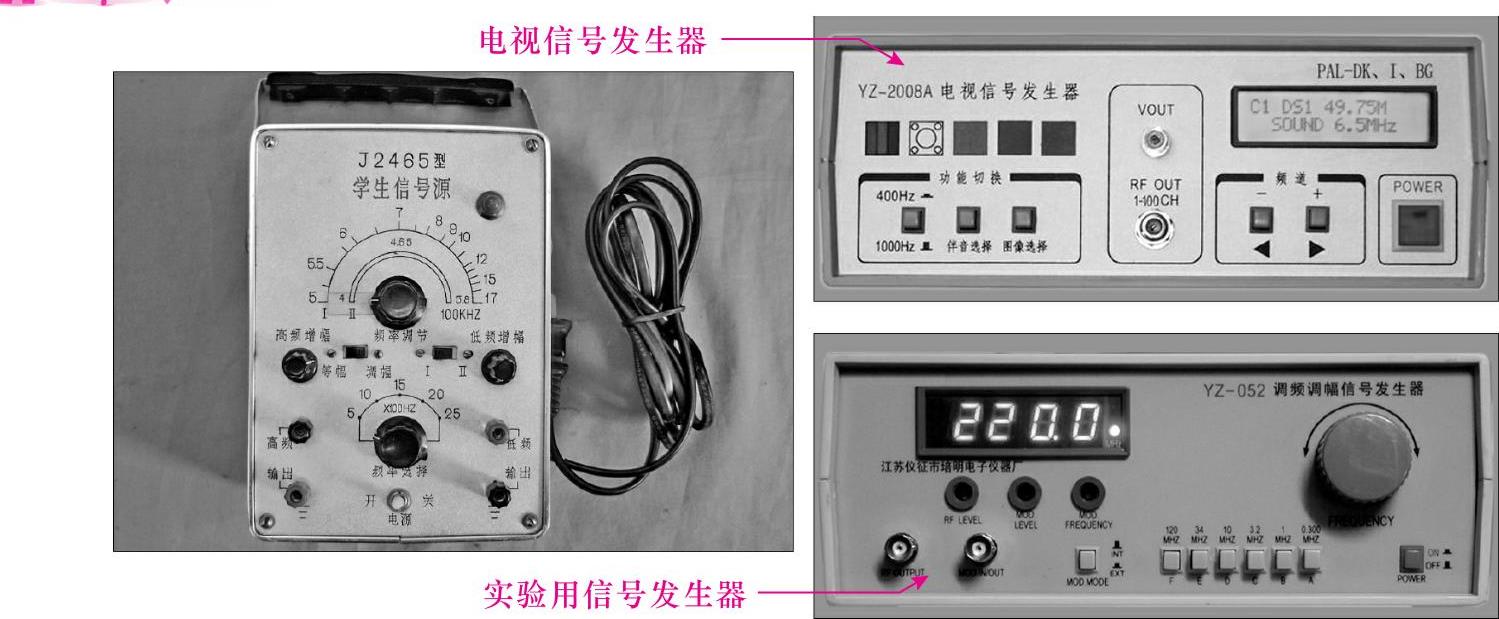

根据信号发生器应用功能的不同,通常可分为实验用信号发生器、调幅/调频广播信号发生器和电视信号发生器,如图2-19所示。


图2-19 功能不同的信号发生器

将信号发生器作为信号源直接连入被测电路的输入端,即可为被测电路提供标准的测试信号,这种方式非常简便,而且输入的测试信号可根据需要进行选择、设定或调整,是电子电路检测中常用的信号提供方法。

1.使用信号发生器为测试电路提供正弦信号

检测电子电路时,在通电的前提下,通常会需要为其提供一定的信号,然后再使用相关的检测仪表进行实际的测量,根据结果判断该电路的性能是否正常。

图解演示

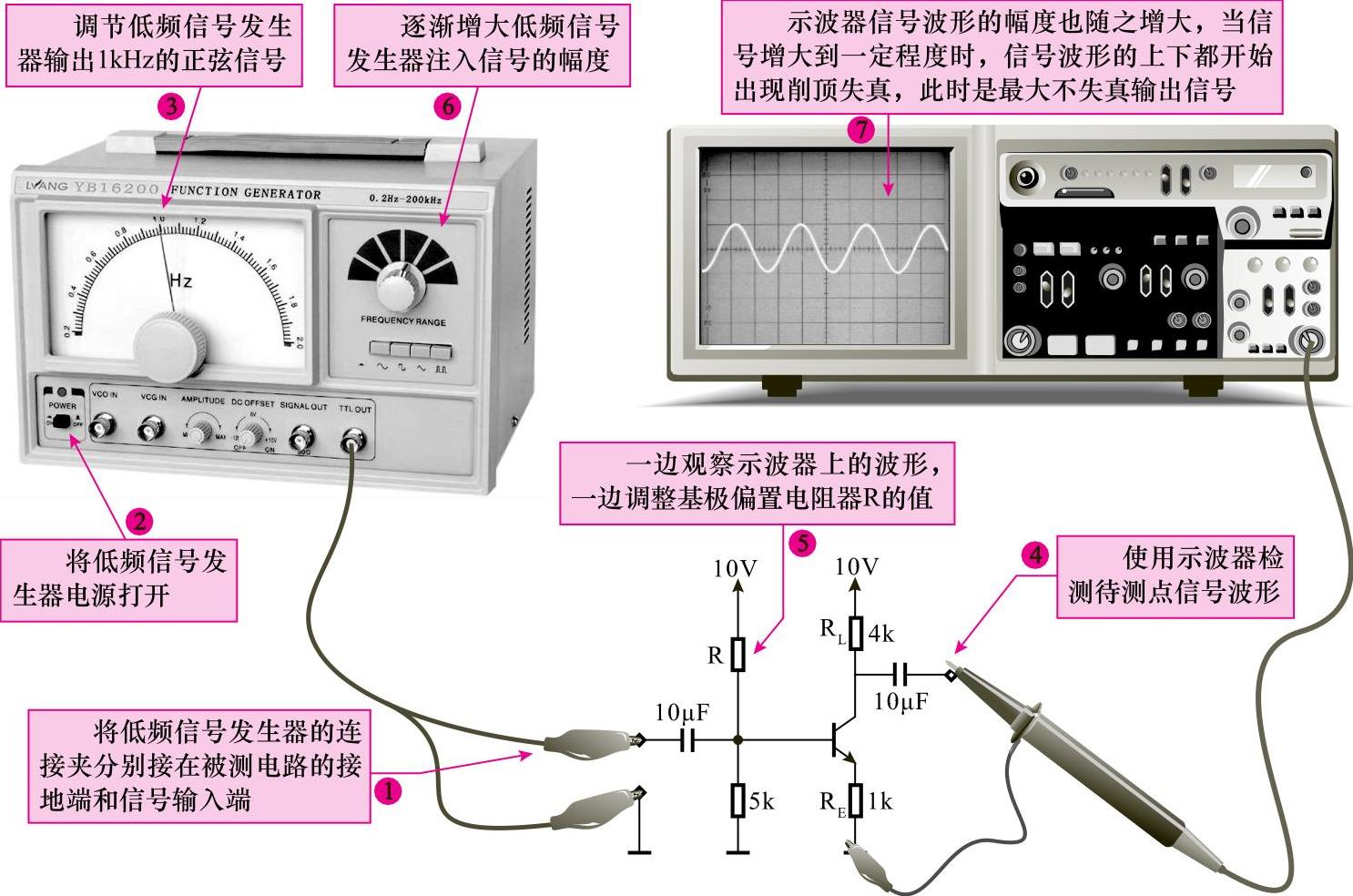

检测前,应先了解该电路需要进行检测的项目,然后根据信号类型选择正确的信号源,最后再将其接入电路中为其注入一定的信号,通过相关检测设备对电路进行检测,如图2-20所示。


图2-20 为测试电路提供正弦信号的方法

2.使用信号发生器为测试电路提供低频信号

图解演示

在测试电路时,若需要一些低频信号,则可以使用低频信号发生器作为信号源来为测试电路提供低频信号。图2-21所示为使用低频信号发生器及示波器收音机低频功率放大器的调试方法。


图2-21 使用信号发生器为测试电路提供低频信号的方法

将低频信号发生器作为信号源,设置其输出1kHz的低频信号,将信号加到电位器W1上。用示波器检测低频功率放大器的输出信号,调整电位器W1,使示波器上显示的信号幅度为最大。

在调整时改变低频信号发生器的输出幅度或调整电路中的电位器W1,看示波器上的波形变化情况。应注意最大不失真输出波形的幅度。通常可以从示波器上观测到信号的幅度值,以及波形的失真情况。

如果波形有明显失真,则表明电路焊装有问题,或选用元器件不当,应查出不良元器件并更换之。

3.使用信号发生器为测试电路提供中频载波信号

图解演示

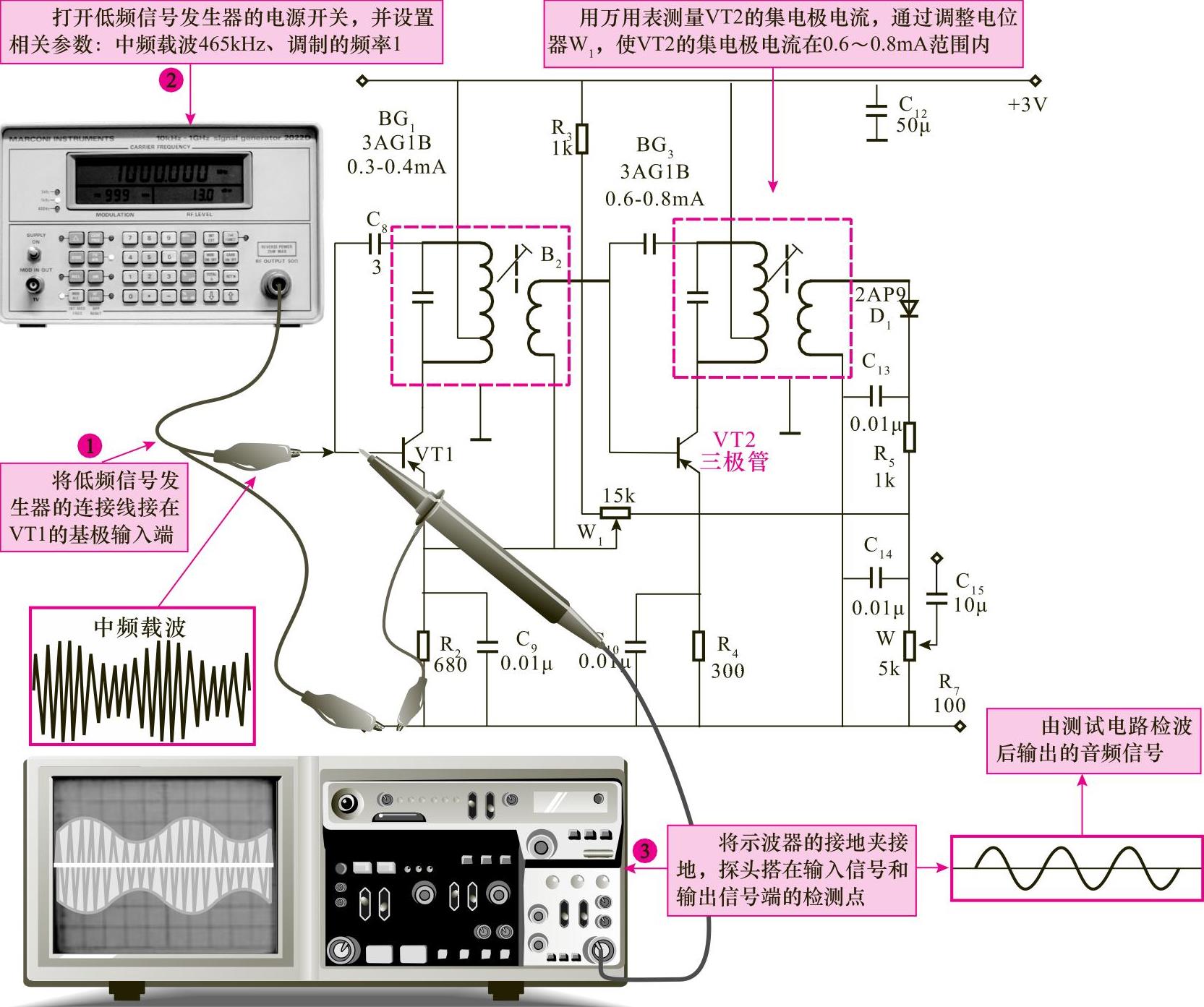

在对中频电路进行测试时,需要为该电路提供中频载波信号,此时可以通过信号发生器为测试电路提供该信号,如图2-22所示。


图2-22 使用信号发生器为测试电路提供中频载波信号

三极管VT2的集电极电路断开,用万用表测量其集电极的电流,调整电位器W1,使VT2集电极的电流在0.6~0.8mA范围内。

中放晶体管的偏置电路调整后,使用信号发生器从VT1的基极输入465kHz的中频载波,调制的频率可选400Hz或1kHz,并用示波器监测输入信号波形(调幅波波形),然后从检波后的输出端检测音频(400Hz或1kHz)的信号波形。

设备连接后,分别微调VT1和VT2集电极电路的中频变压器磁心,使示波器的波形幅度达到最大值,完成对被测电路的调试。

相关资料

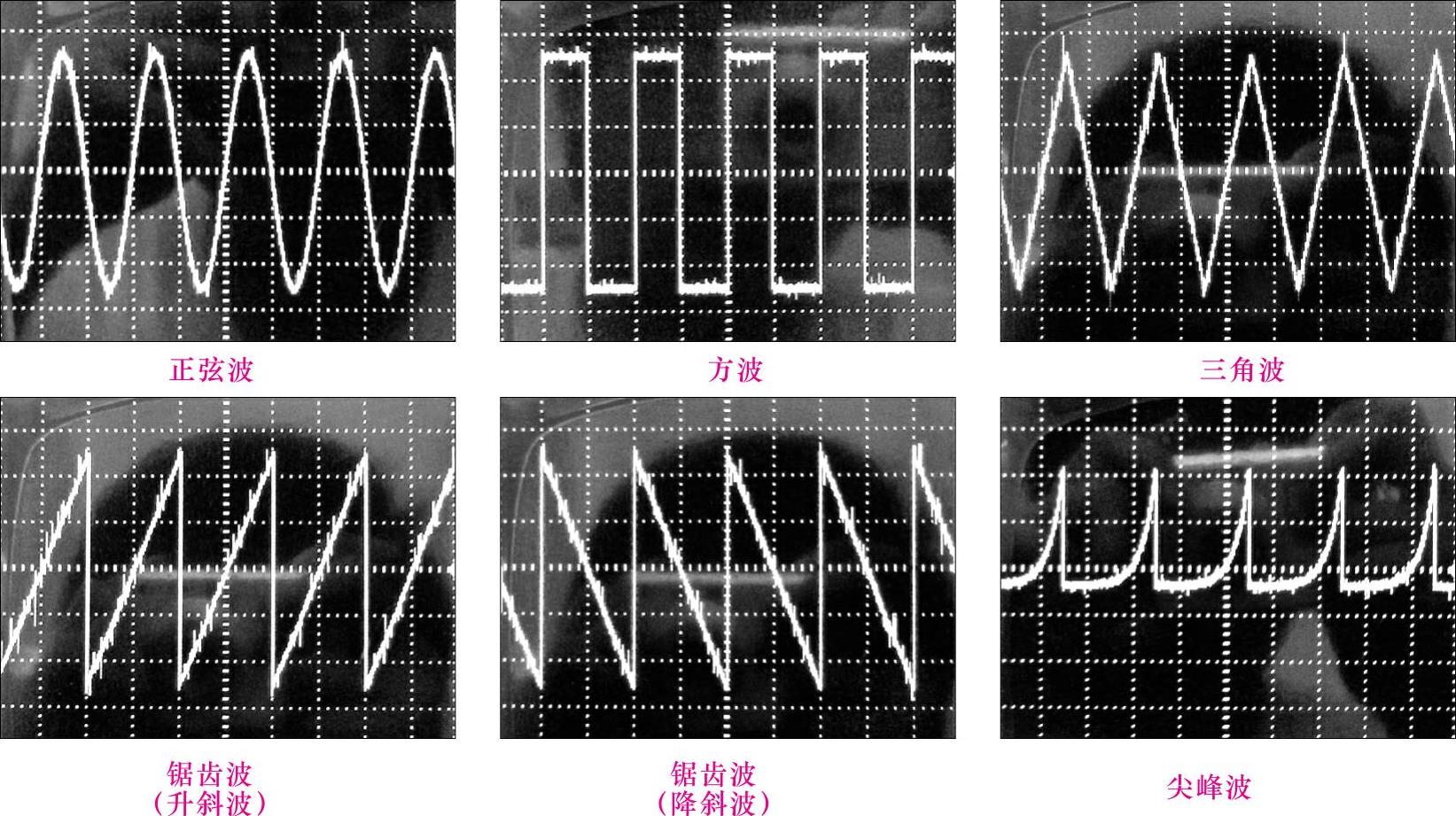

在使用信号发生器检测电子电路时,作为检测人员,应熟悉信号发生器送入不同波形的外形,例如电路中常见的波形有正弦波、方波、三角波、锯齿波升斜波和降斜波)、尖峰波等,如图2-23所示。


图2-23 信号发生器产生的信号波形
