万用表的功能与应用：深入了解测试工具

2023-06-26 理论教育版权反馈

【摘要】：图2-10 指针万用表检测电阻值的方法2.使用万用表测直流电压图解演示直流电压测量功能是万用表的测量功能之一，应用十分广泛。图2-12 数字万用表测量电容量的示意图4.使用万用表测温度图解演示使用数字万用表测量温度时，主要是通过附加测试器和热电偶传感器结合温度检测档位进行检测的，然后由数字万用表的液晶显示屏显示出当前所测得的温度值。图2-13 数字万用表测量温度的示意图

图解演示

万用表是检测电子电路的主要工具，主要用于检测电路是否存在短路或断路故障，电路中元器件性能是否良好，供电条件是否满足等。维修中常用的万用表主要有指针万用表和数字万用表两种，其外形如图2-9所示。

图2-9 万用表的实物外形

万用表的功能有很多，可以实现对电阻、电压、电容等的测量，对于功能强大的万用表还设有一些其他扩展功能，如可对温度、频率、晶体管放大倍数等参量进行测量。

1.使用万用表测电阻

图解演示

电阻值测量功能是万用表的测量功能之一。通过万用表对元器件电阻值的测量，即可判断元器件的性能是否良好。图2-10所示为指针万用表检测电阻值的方法。

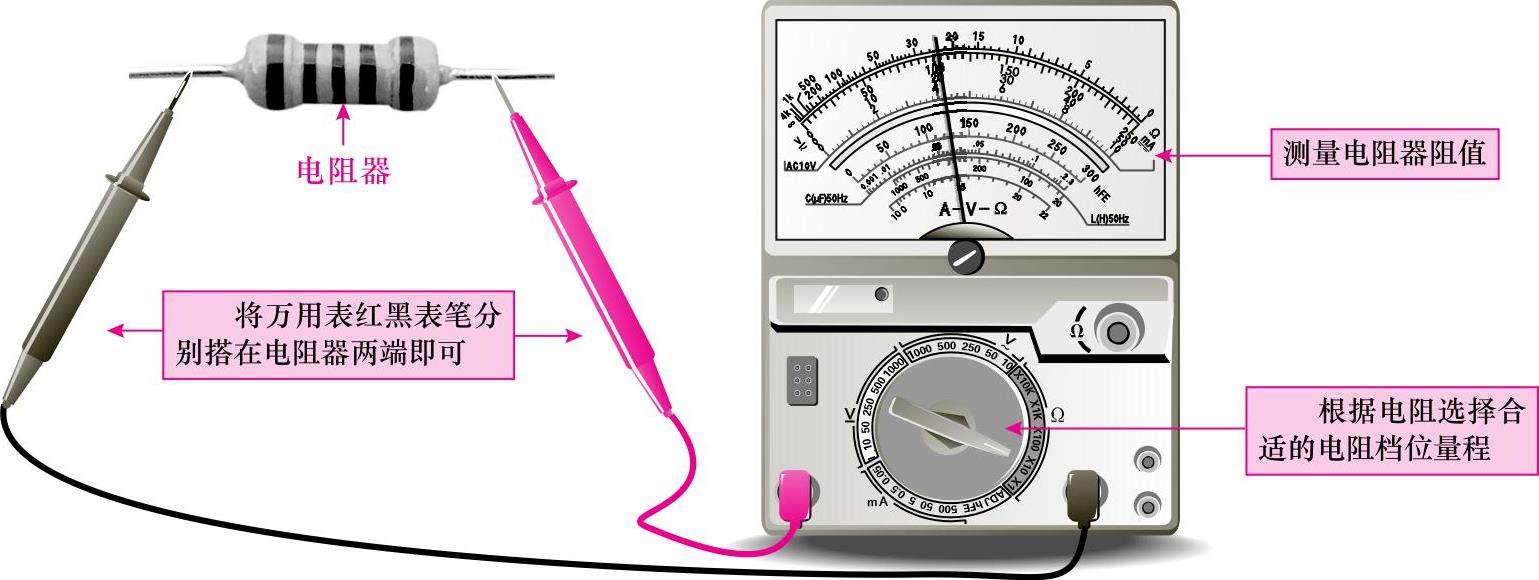

图2-10 指针万用表检测电阻值的方法

2.使用万用表测直流电压

图解演示

直流电压测量功能是万用表的测量功能之一，应用十分广泛。图2-11所示为指针万用表检测直流电压的方法及连接。

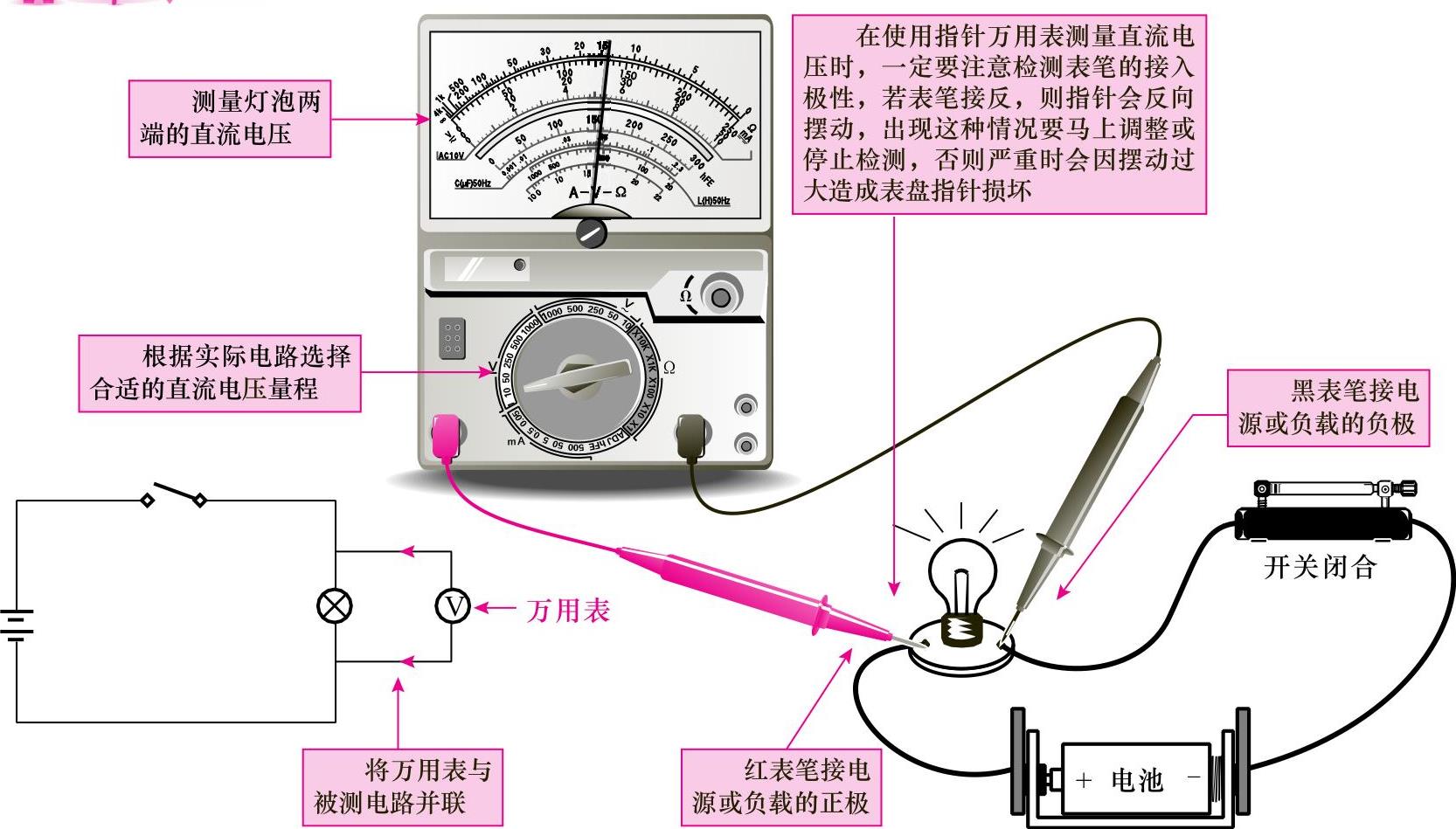

图2-11 指针万用表检测直流电压的方法及连接

3.使用万用表测电容量

图解演示

使用数字万用表测量电容量时，可借助附加测试器进行检测，将附加测试器插入数字万用表的表笔插孔中，再将电容器插入附加测试器的电容量检测插孔中进行检测，数字万用表液晶显示屏上即可显示出相应的数值。数字万用表测量电容量的示意图如图2-12所示。

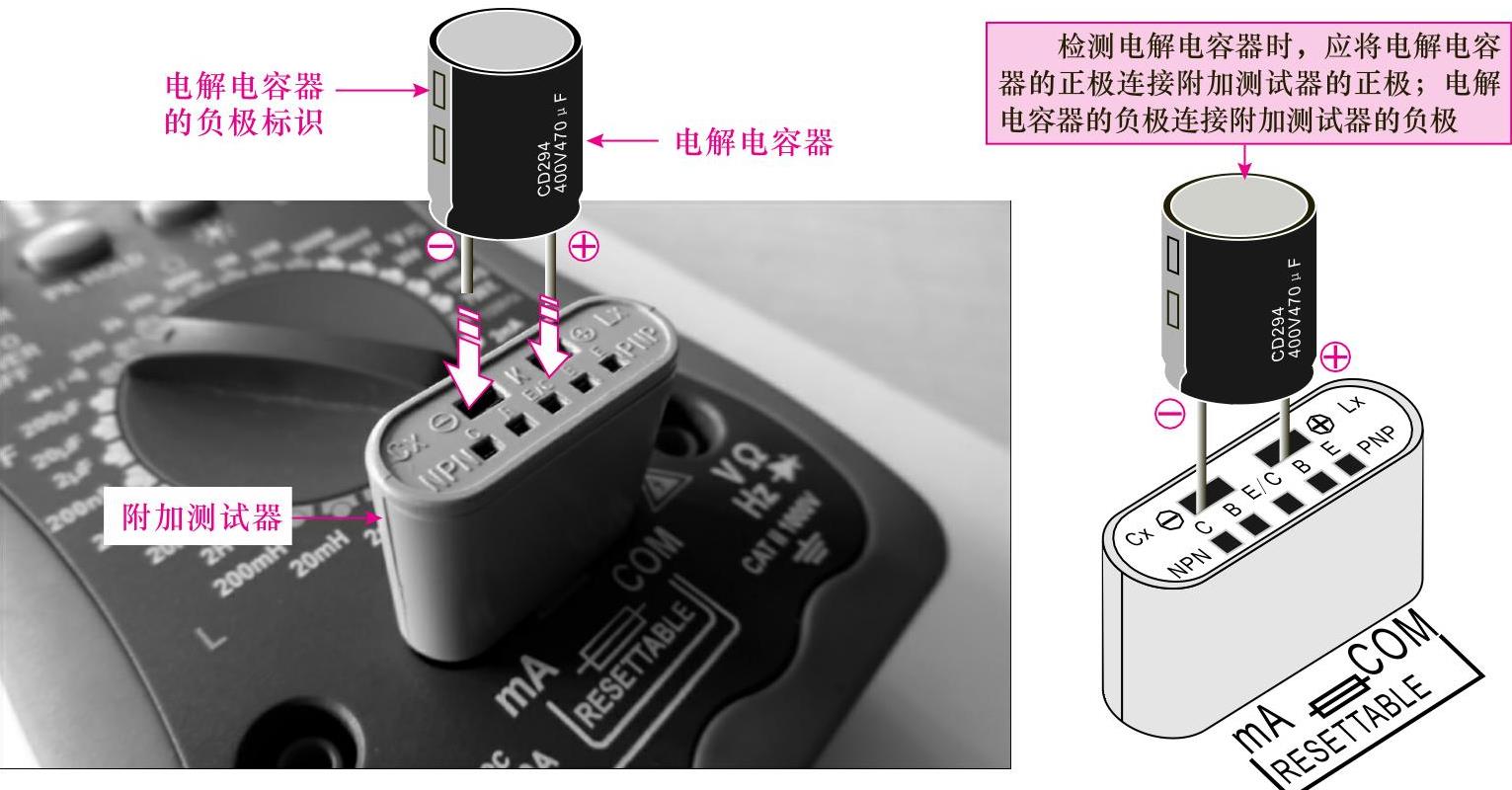

图2-12 数字万用表测量电容量的示意图

4.使用万用表测温度

图解演示

使用数字万用表测量温度时，主要是通过附加测试器和热电偶传感器结合温度检测档位进行检测的，然后由数字万用表的液晶显示屏显示出当前所测得的温度值。数字万用表测量温度的示意图如图2-13所示。

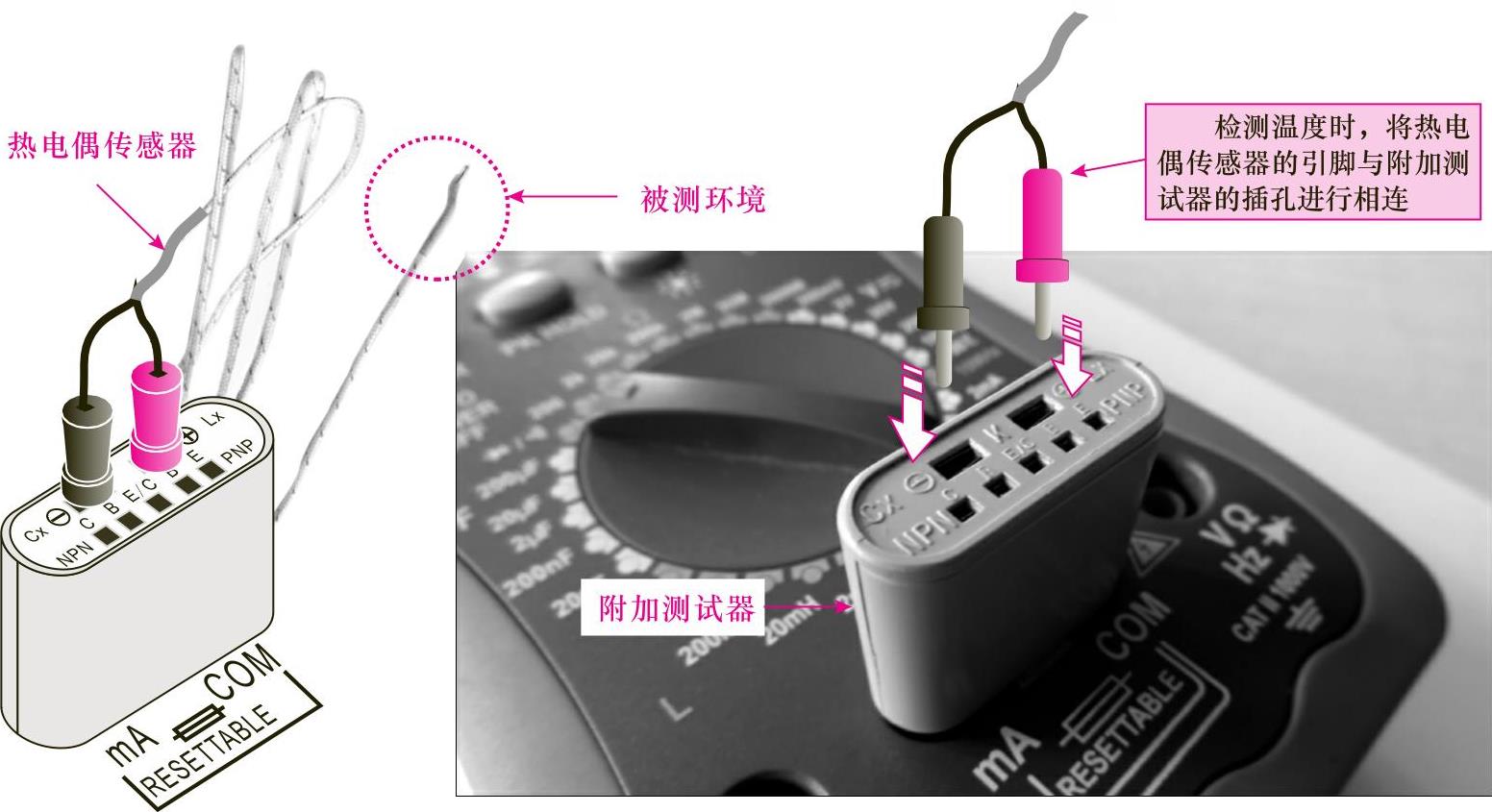

图2-13 数字万用表测量温度的示意图
