晶体管（俗称三极管）应用广泛、种类繁多；根据制作工艺和内部结构的不同，可以分为NPN型三极管和PNP型三极管（其中又可细分成平面型管、合金型管）；根据功率的不同，可以分为小功率三极管、中功率三极管和大功率三极管等。

1.根据制作工艺和内部结构分类

图解演示

三极管由两个pn结和3个电极构成，常见的三极管结构有平面型和合金型两类，图1-26所示为平面型和合金型三极管的结构示意图。通常，硅管主要是平面型，锗管主要是合金型。

图1-26 三极管的结构示意图

提示说明

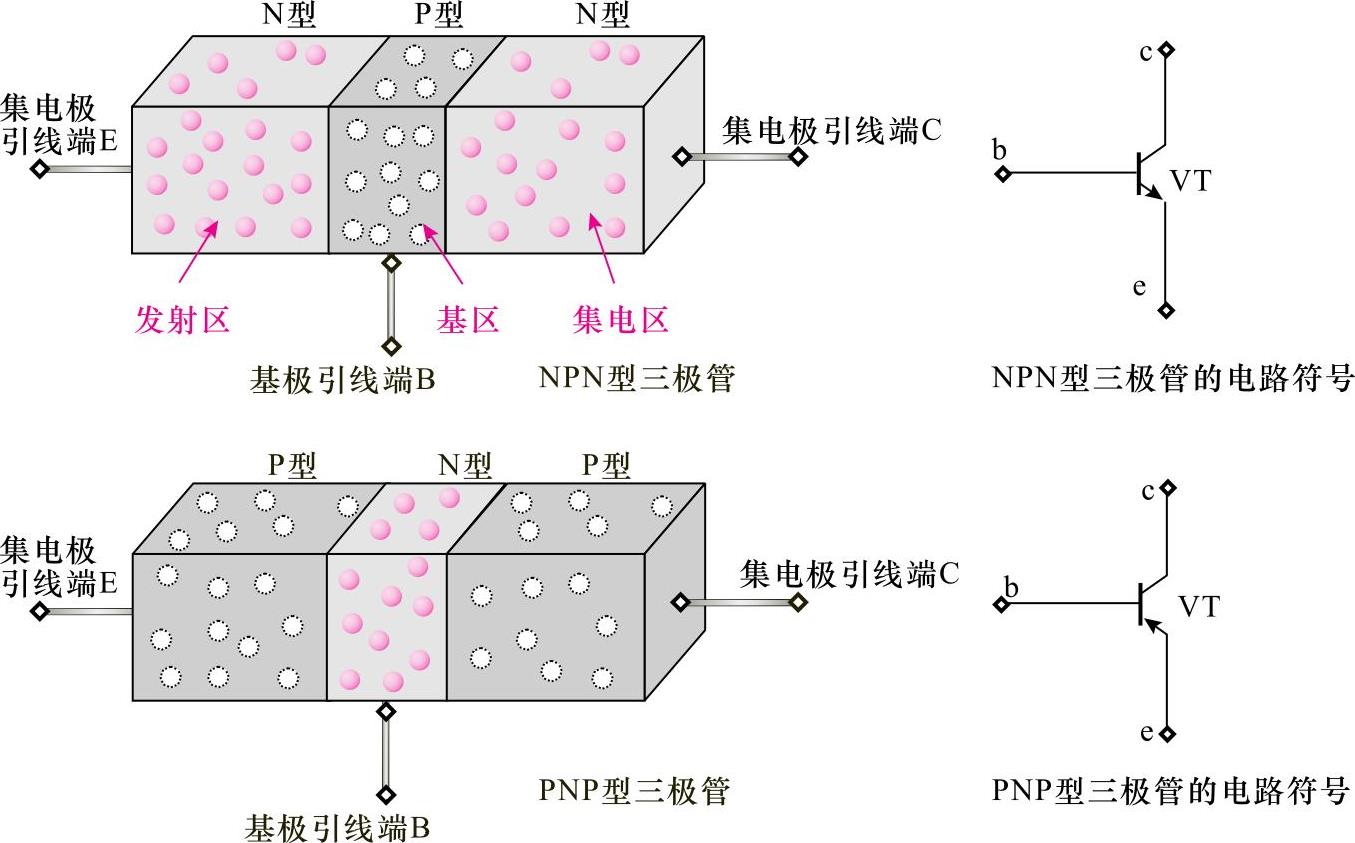

在电路图中，三极管通常用“VT”、“Q”等符号表示。不同类型的三极管虽然制造方法不同，但在结构上都分成PNP或NPN三层。因此又将三极管分为NPN型和PNP型两种。国产硅三极管主要是NPN型（3D系列），锗三极管主要是PNP型（3A系列）。三极管相应的结构示意图及电路中的符号如图1-27所示。

图1-27 三极管的结构及电路符号

各种三极管都分为发射区、基区和集电区3个区域，3个区域的引出线分别称为发射极、基极和集电极，并分别用E、B和C表示。发射区与基区间的pn结称为发射结，基区与集电区间的pn结称为集电结。

NPN型和PNP型三极管的工作原理相同，不同的只是使用时连接电源的极性不同，管子各极间的电流方向也不同。

2.根据功率进行分类

（1）小功率三极管

图解演示

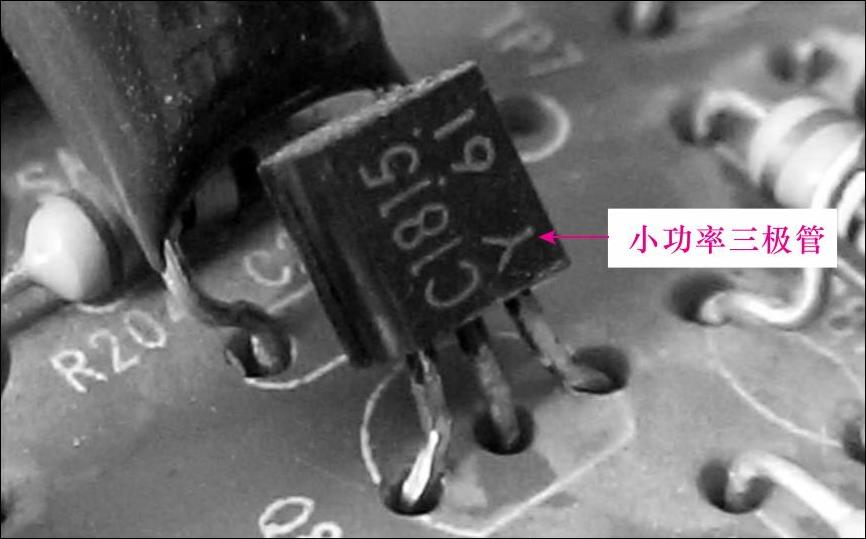

小功率三极管的功率P_C一般小于0.3W，它是电子电路中用得最多的半导体器件之一，图1-28所示为小功率三极管的实物外形。(https://www.chuimin.cn)

图1-28 小功率三极管的实物外形

小功率三极管主要用来放大交、直流信号或应用在振荡器、变换器等电路中，如用来放大音频、视频信号，或作为各种控制电路中的控制器件等。

（2）中功率三极管

图解演示

中功率三极管的功率P_C一般在0.3～1W，图1-29所示为中功率三极管的实物外形。

图1-29 中功率三极管的实物外形

这种三极管主要用于驱动电路和激励电路之中，或者是为大功率放大器提供驱动信号。根据工作电流和耗散功率，适当地选择散热方式，有的三极管本身外壳具有一定的散热功能，耗散功率较大的就要另外附加散热片。

（3）大功率三极管

图解演示

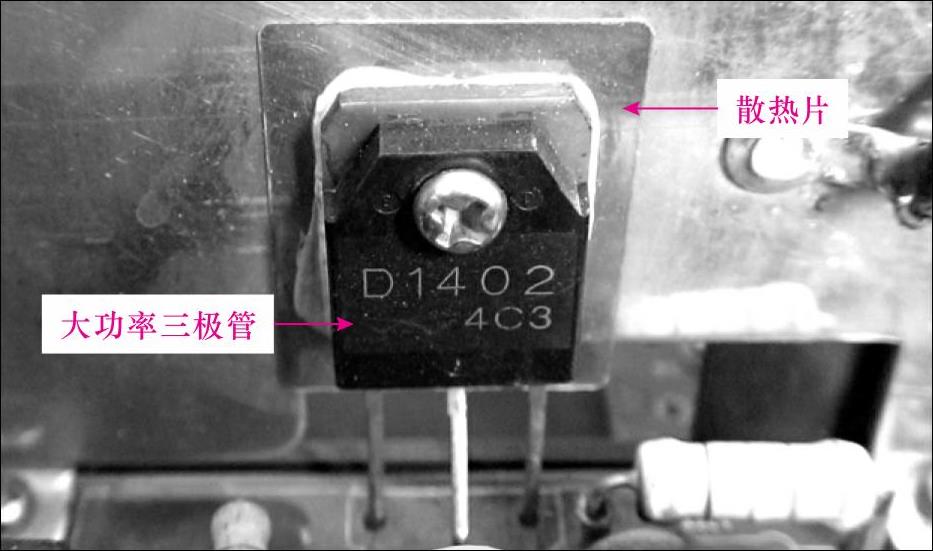

大功率三极管的功率P_C一般在1W以上，图1-30所示为大功率三极管的实物外形。

图1-30 大功率三极管的实物外形

这种三极管由于耗散功率比较大，工作时往往会引起芯片内温度过高，所以通常需要安装散热片，以确保三极管良好的散热。
