二极管的功能特点及应用
【摘要】：依据二极管的功能特性，VD1对交流电正半周电压进行整流；VD2对负半周电压进行整流，这样最后得到两个合成的电流，称为全波整流。图1-23 二极管的整流作用2.稳压图解演示当二极管的反向电压到达一定值时，电流急剧增加，二极管被“击穿”，反向电流剧增，但反向电压恒定，从而达到稳定直流电压的作用，如图1-24所示。当二极管VDZ反向电压出现突变时，电流急剧增大，二极管VDZ被电流“击穿”，反向电压保持恒定，从而实现稳定直流电压的功能。
二极管的主要特性是“正向导通、反向截止”，利用这一特性二极管在电子产品中可以起到整流、稳压、检波等作用。
1.整流
图解演示
如图1-23所示，整流是将原本交变的交流电压信号整流成同相脉动的直流电压信号，变换后的波形小于变换前的波形。
• 二极管起半波整流作用时，由于二极管具有单向导电特性，在交流电压处于正半周时，二极管导通；在交流电压处于负半周时，二极管截止，因而交流电经二极管VD整流后就变为脉动电压（缺少半个周期）。然后再经RC滤波即可得到直流电压。
• 二极管起全波整流作用时，在该电路中，变压器次级绕组分别连接了两个整流二极管。这样就相当于由变压器次级绕组中间抽头为基准组成上下两个半波整流电路。依据二极管的功能特性，VD1对交流电正半周电压进行整流；VD2对负半周电压进行整流，这样最后得到两个合成的电流，称为全波整流。

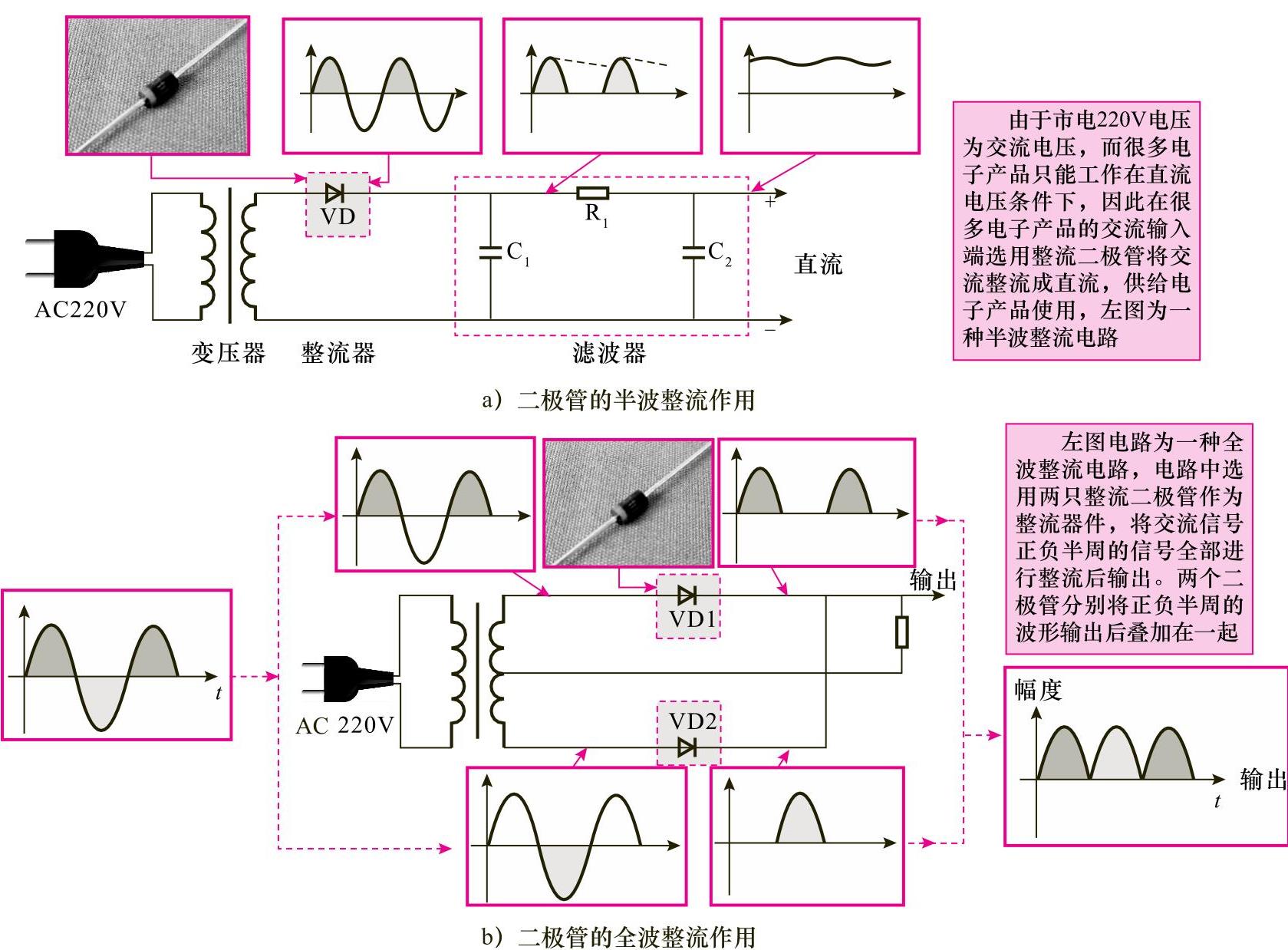

图1-23 二极管的整流作用
2.稳压
图解演示
当二极管的反向电压到达一定值时，电流急剧增加，二极管被“击穿”，反向电流剧增，但反向电压恒定，从而达到稳定直流电压的作用，如图1-24所示。(https://www.chuimin.cn)

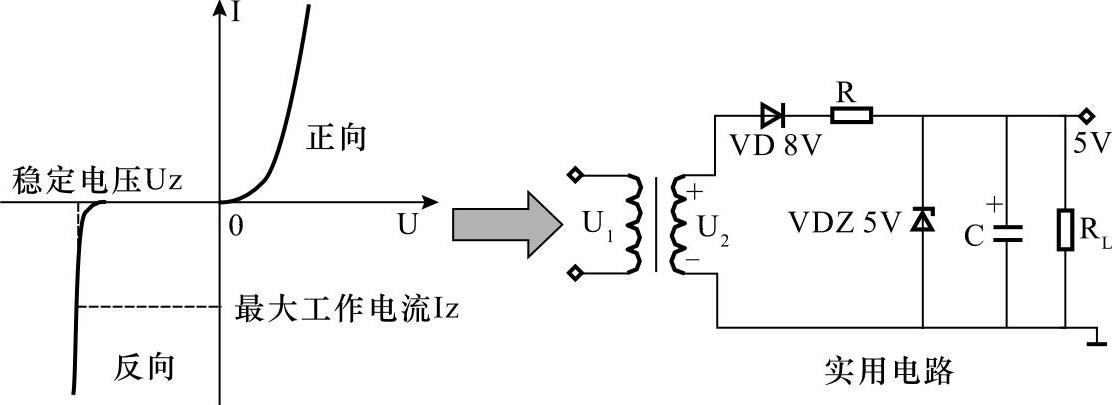

图1-24 二极管的稳压作用
这是由二极管（稳压二极管）构成的稳压电路。在该电路中，二极管VD起整流的作用，二极管VDZ起稳压的作用。
正常情况下，二极管VDZ负极接外加电压的高端，正极接外加电压的低端。当二极管VDZ反向电压出现突变时，电流急剧增大，二极管VDZ被电流“击穿”，反向电压保持恒定，从而实现稳定直流电压的功能。
3.检波
图解演示
检波是将调制在高频电磁波上的低频信号捡取出来，如图1-25所示。

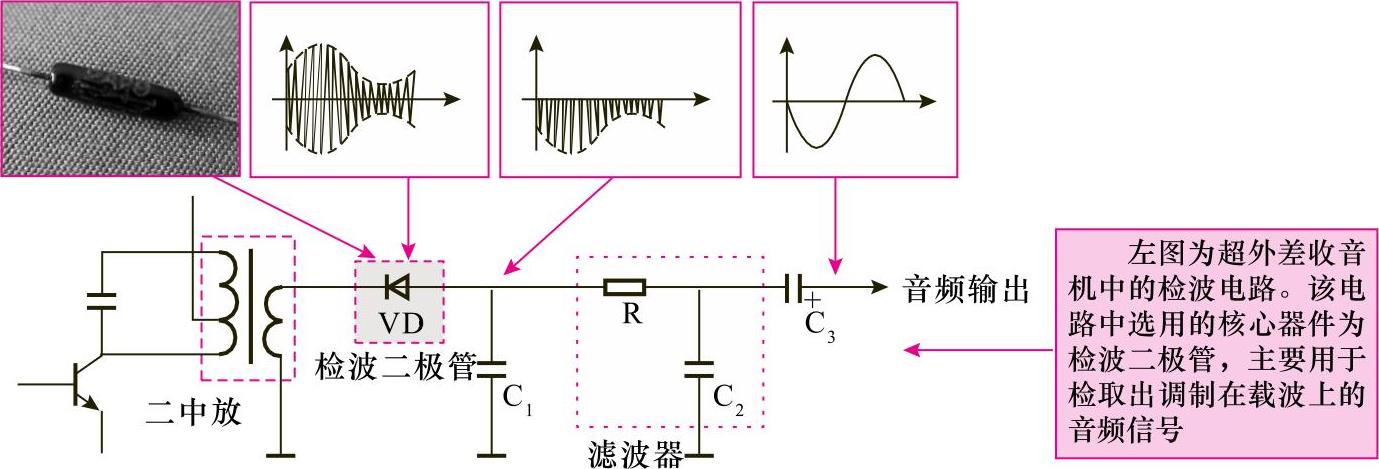

图1-25 二极管的检波作用
