深入了解二极管分类

2023-06-26 理论教育版权反馈

【摘要】：4.发光二极管发光二极管简称LED，常作为显示器件或光电控制电路中的光源，这种二极管是一种利用正向偏置时pn结两侧的多数载流子直接复合释放出光能的发光器件。

图解演示

如图1-22所示，二极管种类有很多，在电子产品中应用广泛，根据实际功能的不同，主要可分为整流二极管、稳压二极管、检波二极管、发光二极管、光敏二极管、开关二极管、变容二极管、快恢复二极管、双向触发二极管等。

整流二极管的主要作用是将交流整流成直流，主要用于整流电路中。

2.稳压二极管

稳压二极管是由硅材料制成的面结合型晶体二极管，利用pn结反向击穿时的电压基本上不随电流的变化而变化的特点来达到稳压的目的。

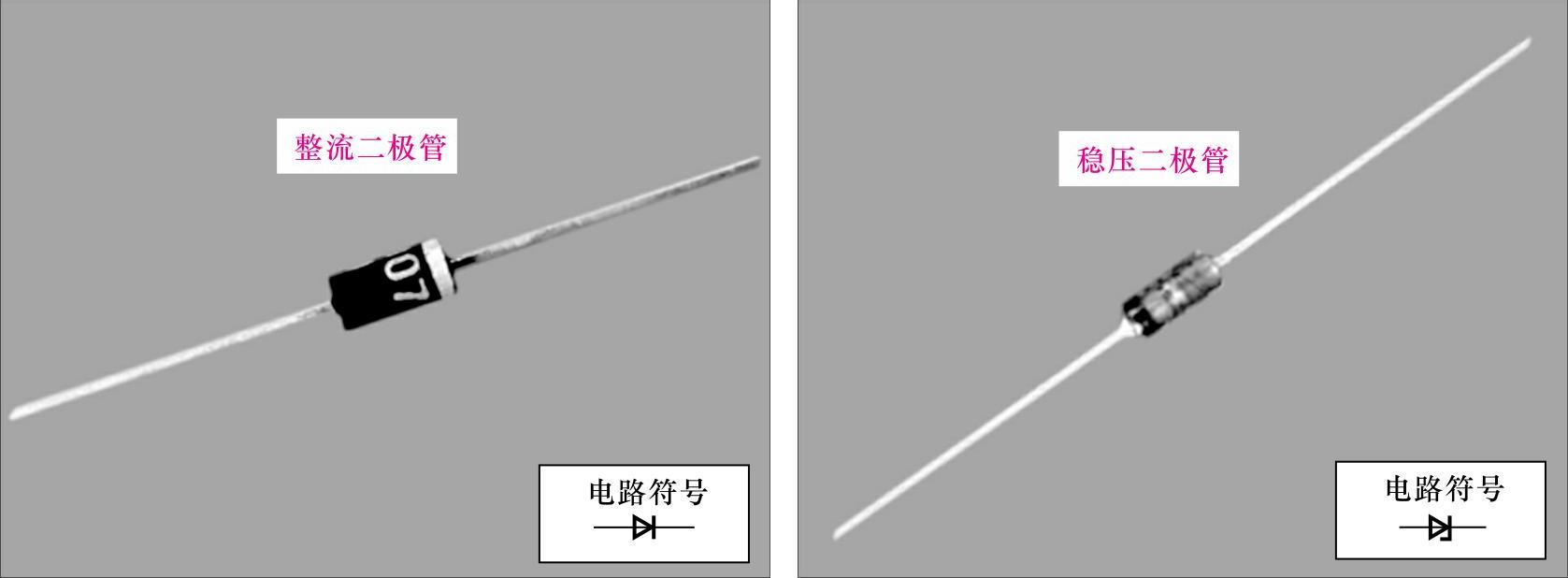

图1-22 常见的二极管

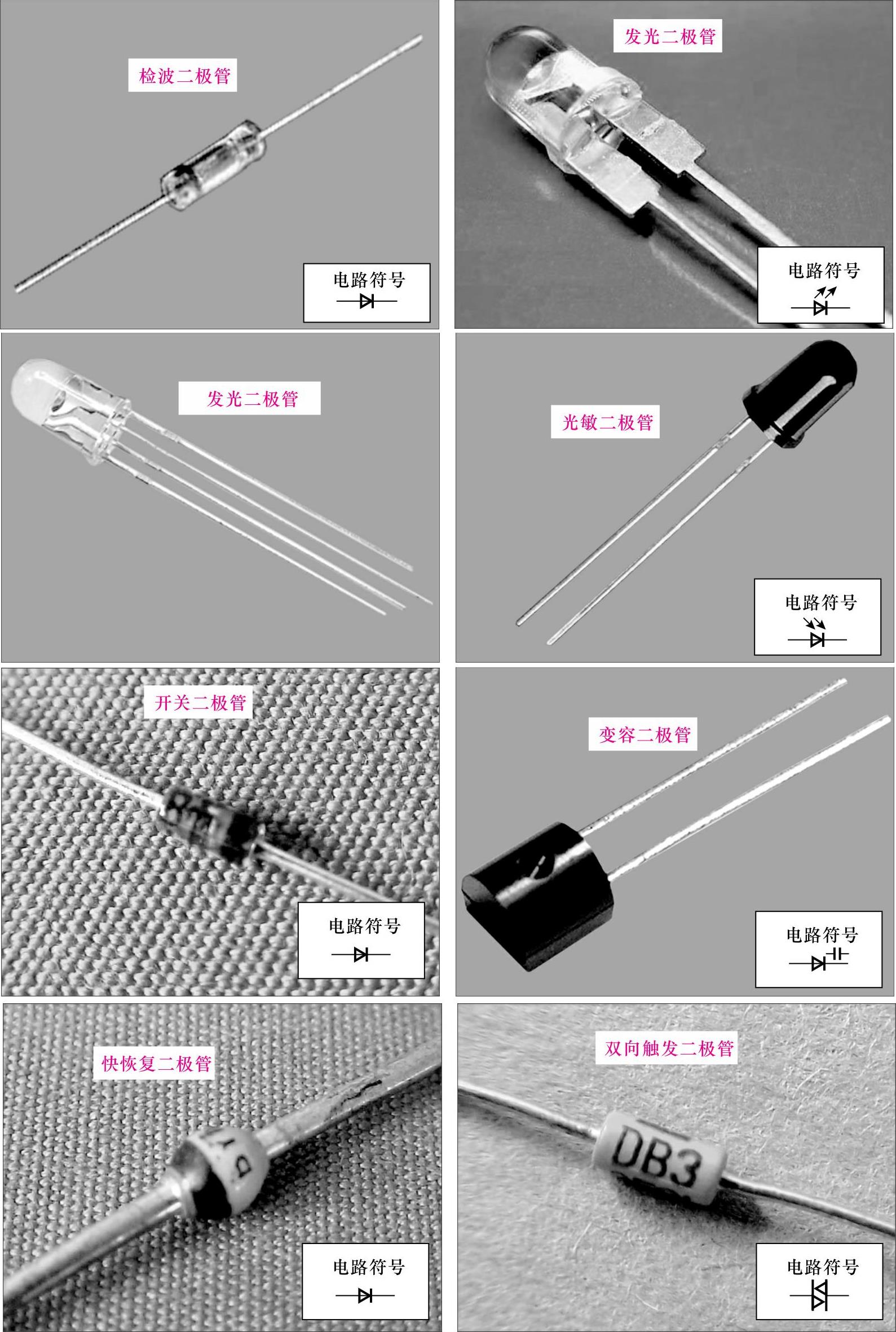

图1-22 常见的二极管（续）

3.检波二极管

检波二极管是利用二极管的单向导电性，把叠加在高频载波上的低频信号检测出来的器件，这种二极管具有较高的检波效率和良好的频率特性，常用在收音机的检波电路中。

4.发光二极管

发光二极管简称LED，常作为显示器件或光电控制电路中的光源，这种二极管是一种利用正向偏置时pn结两侧的多数载流子直接复合释放出光能的发光器件。发光二极管在正常工作时，处于正向偏置状态，在正向电流达到一定值时就发光。

5.光敏二极管

光敏二极管又称为光电二极管，光敏二极管的特点是当受到光照射时，二极管反向阻抗会随之变化（随着光照射的增强，反向阻抗会逐渐变小），利用这一特性，光敏二极管常用作光电传感器件使用。

6.开关二极管

开关二极管是利用半导体二极管的单向导电性，对电路进行“开通”或“关断”控制。这种二极管导通/截止速度非常快，能满足高频和超高频电路的需要，广泛应用于开关及自动控制等电路中。

7.变容二极管

变容二极管是利用pn结的电容随外加偏压而变化这一特性制成的非线性半导体元件，在电路中起电容器的作用，它被广泛地用于超高频电路中的参量放大器、电子调谐器及倍频器等高频和微波电路中。

8.快恢复二极管

快恢复二极管（简称FRD）也是一种高速开关二极管，这种二极管的开关特性好，反向恢复时间很短，正向压降低，反向击穿电压较高（耐压值较高）。主要应用于开关电源、脉宽调制电路（PWM）以及变频等电子电路中。

9.双向触发二极管

双向触发二极管（简称DIAC）是具有对称性的两端半导体器件，常用来触发晶闸管，或用于过电压保护、定时、移相电路中。
