电感元件是一种储能元件，它可以把电能转换成磁能并储存起来。

在电路中，当电流流过导体时，会产生电磁场，电磁场的大小与电流的大小成正比。电感元件就是将导线绕制线圈状，当电流流过时，在线圈（电感）的两端就会形成较强的磁场。由于电磁感应的作用，它会对电流的变化起阻碍作用。因此，电感对直流呈现很小的阻抗（近似于短路），而对交流呈现的阻抗的大小与所通过的交流信号的频率有关。同一电感元件，通过的交流电流的频率越高，则呈现的电阻值越大。

根据电感元件的特性，在电子产品中常作为滤波线圈、谐振线圈或高频信号的负载。此外，电感元件还可被制作成变压器来传递交流信号，或制作成电磁元件（磁头和电磁铁等）。

电感元件的两个重要特性：

•电感元件对直流呈现很小的阻抗（近似于短路），对交流呈现的阻抗与电感器的电感量和交流电频率有关。

一般，流过电感器的交流电频率一定时，电感量越大，对交流信号的阻抗越大；当电感器的电感量一定时，交流电的频率越高，电感器的阻抗越大。

•电感元件具有阻止电流变化的特性，所以流过电感的电流不会发生突变。

1.电感器的滤波作用

图解演示

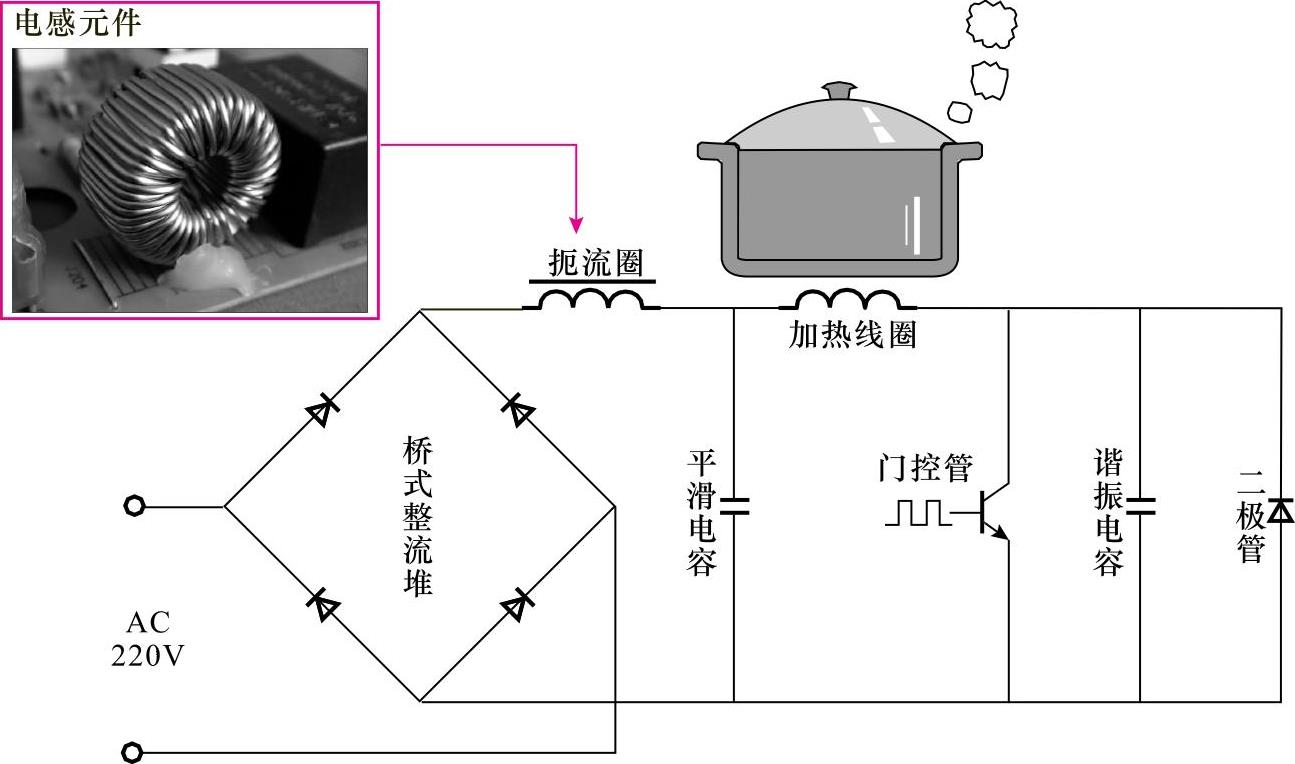

在电子电路结构中，电感器通常在电路中起滤波作用，图1-19所示为电感器构成的滤波电路。

从图1-19中可以看到，交流220V输入，经桥式整流堆整流后输出300V直流电压，然后经扼流圈及平滑电容为加热线圈供电。电路中的扼流圈实际上就是一个电感元件，它的主要作用就是用来阻止直流电压中的交流分量和脉冲干扰。

图1-19 电感器构成的滤波电路

2.电感器的谐振作用

图解演示

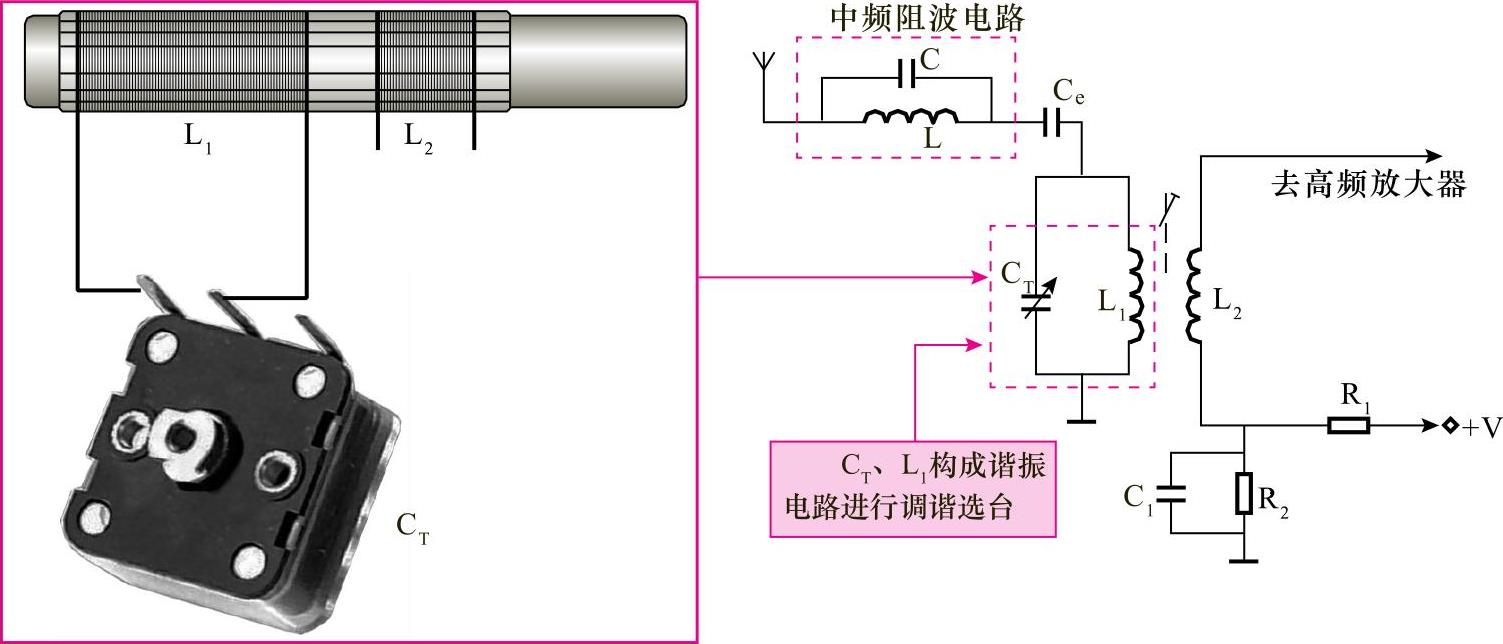

在收音机的高频接收电路中，电感器与电容器构成谐振电路，如图1-20所示。

图1-20 电感器构成的谐振电路

可以看到在此电路中，电感器L与电容器C构成并联谐振式中频阻波电路，其主要用来阻止中频的干扰信号。天线接收空中各种频率的电磁波信号，中频阻波电路具有对中频信号阻抗很高的特点，有效地阻止中频干扰进入高频电路。经阻波后，除中频外的其他信号经电容器C_e耦合到由调谐线圈L₁和可变电容器C_T组成的谐振电路中，经L₁和C_T谐振电路的选频作用，把选出的广播节目载波信号通过L₂耦合传送到高放电路中。

3.电感器对高频信号作用

图解演示

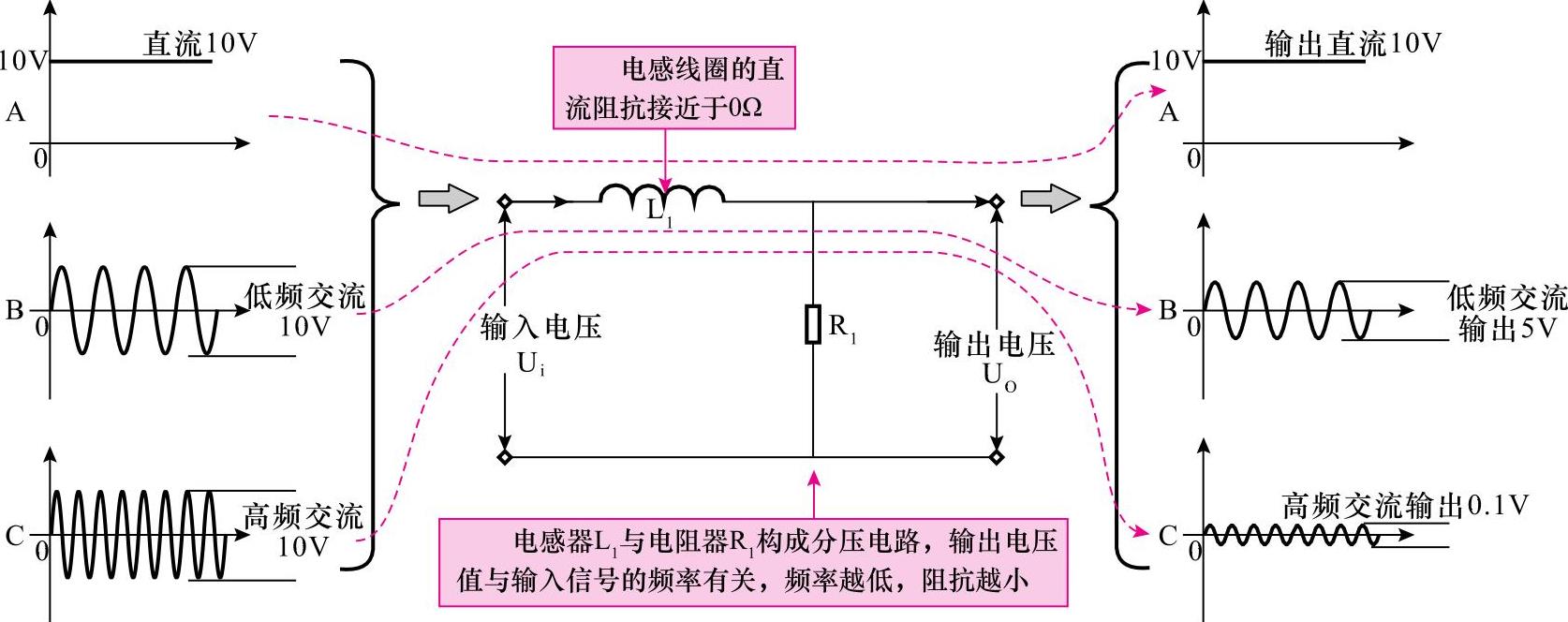

电感器对低频信号的阻抗很低，信号的频率越高，电感器的阻抗越大，图1-21所示为信号通过电感器的状态示意图。

图1-21 信号通过电感器的状态示意图
