电感器分类详解
【摘要】：电感器的种类繁多，分类方式也多种多样。图1-16 固定式电感器的实物外形2.线圈式电感器图解演示线圈式电感器通常可分为空心线圈、磁棒线圈、磁环线圈、扼流圈电感器等几种，如图1-17所示。图1-18 可调式电感器的实物外形
电感器的种类繁多，分类方式也多种多样。按照外形可分为空心电感器（即空心线圈）、磁心电感器（即线圈绕在磁心上）；按照工作性质可分为高频电感器（如天线线圈和振荡线圈）、低频电感器（如各种扼流圈、滤波线圈）；按照封装形式可分为普通电感器（色标电感、色环电感器）、环氧树脂电感器、贴片电感器等；此外还可分为固定式电感器、线圈式电感器、可调式电感器。
1.固定式电感器
图解演示
固定电感器的电感量固定，图1-16所示为固定式电感器的实物外形。色环电感器是一种具有磁心的线圈，将线圈绕制在软磁性铁氧体的基体上，再用环氧树脂或塑料封装，并在其外壳上标以色环表明电感量的数值。色码电感器与色环电感器都属于小型的固定电感器，色码电感器又可称为色标电感，其表面上通常用不同颜色的色点表示其示数。贴片电感器外形体积与贴片式电阻器相似，常采用“Lxxx”和“Bxxx”形式进行标识。
图1-16 固定式电感器的实物外形
2.线圈式电感器
图解演示
线圈式电感器通常可分为空心线圈、磁棒线圈、磁环线圈、扼流圈电感器等几种，如图1-17所示。空心线圈没有磁心，通常线圈绕制的匝数较少、电感量小，常用在高频电路中。具有磁心的电感器可通过线圈在磁棒上的左右移动来调整电感量的大小，当线圈在磁棒上的位置调整好后，应采用石蜡将线圈固定在磁棒上，以防止线圈左右滑动而影响电感量的大小。磁环线圈的基本结构是在铁氧体磁环上绕制线圈，如在磁环上绕制两组或两组以上的线圈都可以制成高频变压器。扼流圈电感器常用在电源电路中。

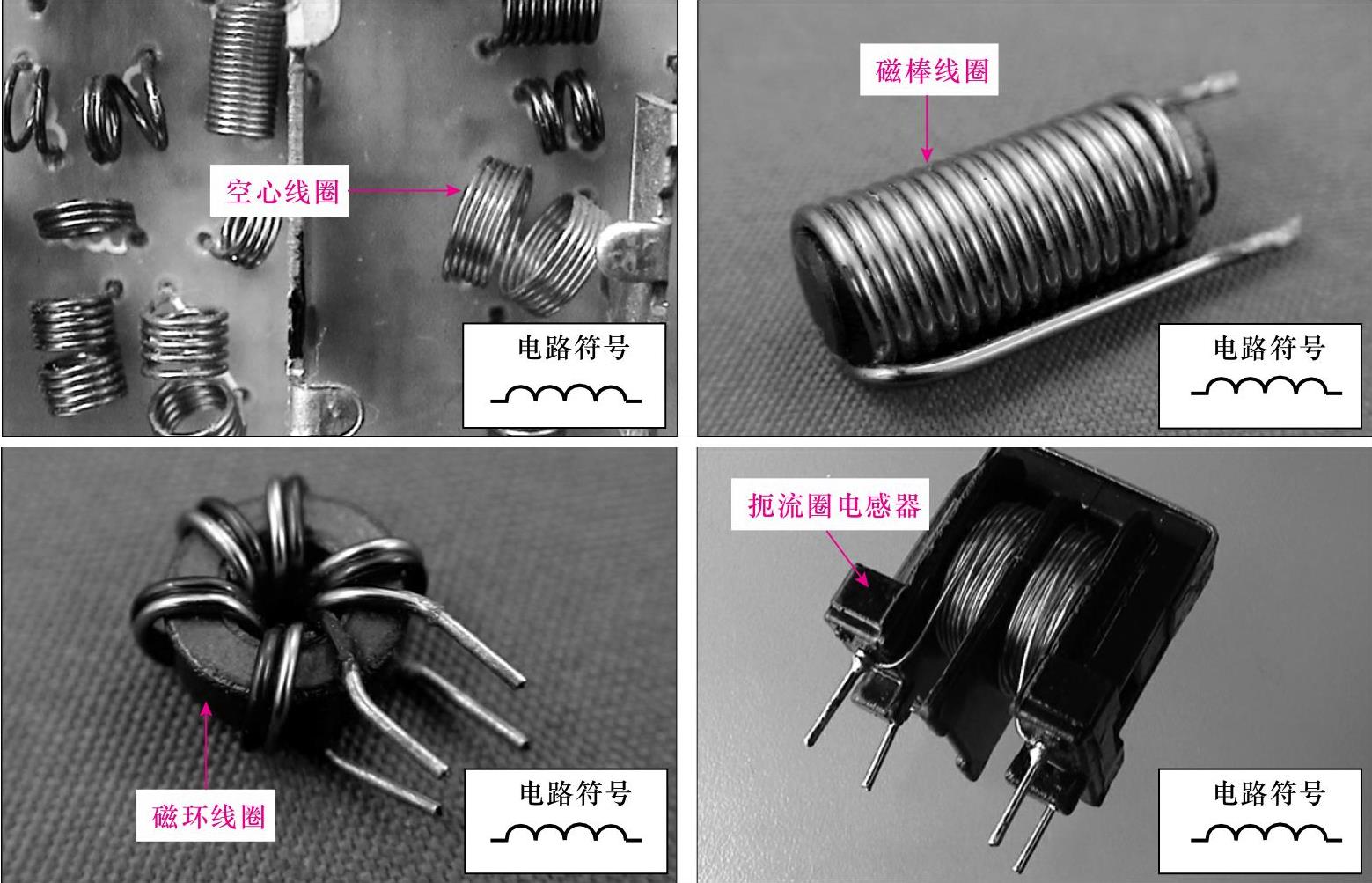

图1-17 线圈式电感器的实物外形
3.可调式电感器
图解演示
可调式电感器的磁心制成螺纹式，可以旋到线圈骨架内，整体同金属封装起来，以增加机械强度。磁心帽上设有凹槽可方便调整。如图1-18所示。

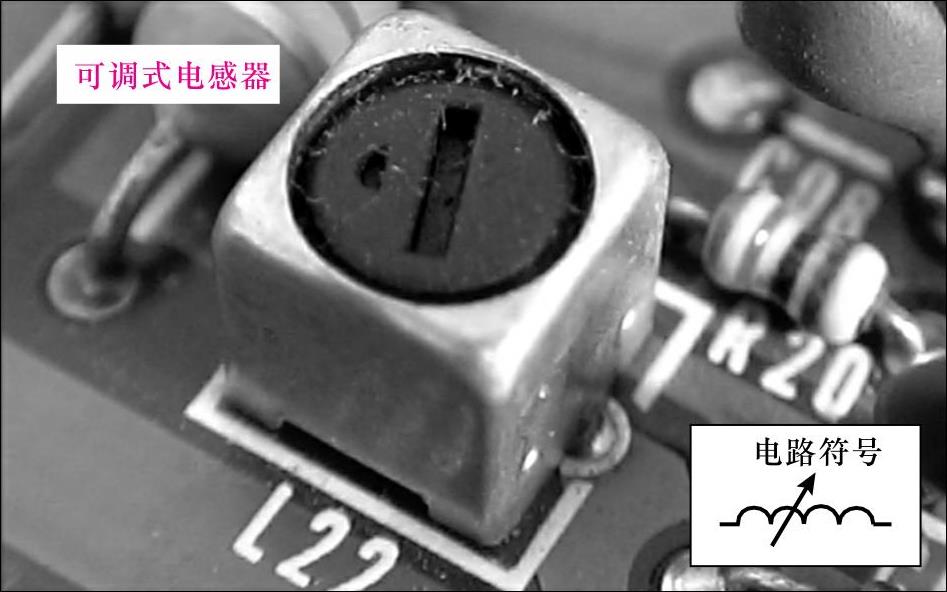

图1-18 可调式电感器的实物外形
