电容器简称电容，它是由两块导体（阴极和阳极）中间夹一块绝缘体（介质）构成的，是很多电子产品中必不可少的电子元件。根据制作工艺和功能的不同，主要可以分为固定电容器和可变电容器两大类。

1.固定电容器

固定电容器是指经制成后，其电容量不可改变的电容器。还可以细分为无极性固定电容器和有极性固定电容器两种。

（1）无极性固定电容器

图解演示

无极性固定电容器是指电容器的两个金属电极没有正负极性之分，使用时两极可以交换连接。无极性电容器的种类很多，根据绝缘介质的不同，常见的无极性电容器主要有纸介质电容器、瓷介质电容器、云母电容器、涤纶电容器、玻璃釉电容器和聚苯乙烯电容器，如图1-10所示。

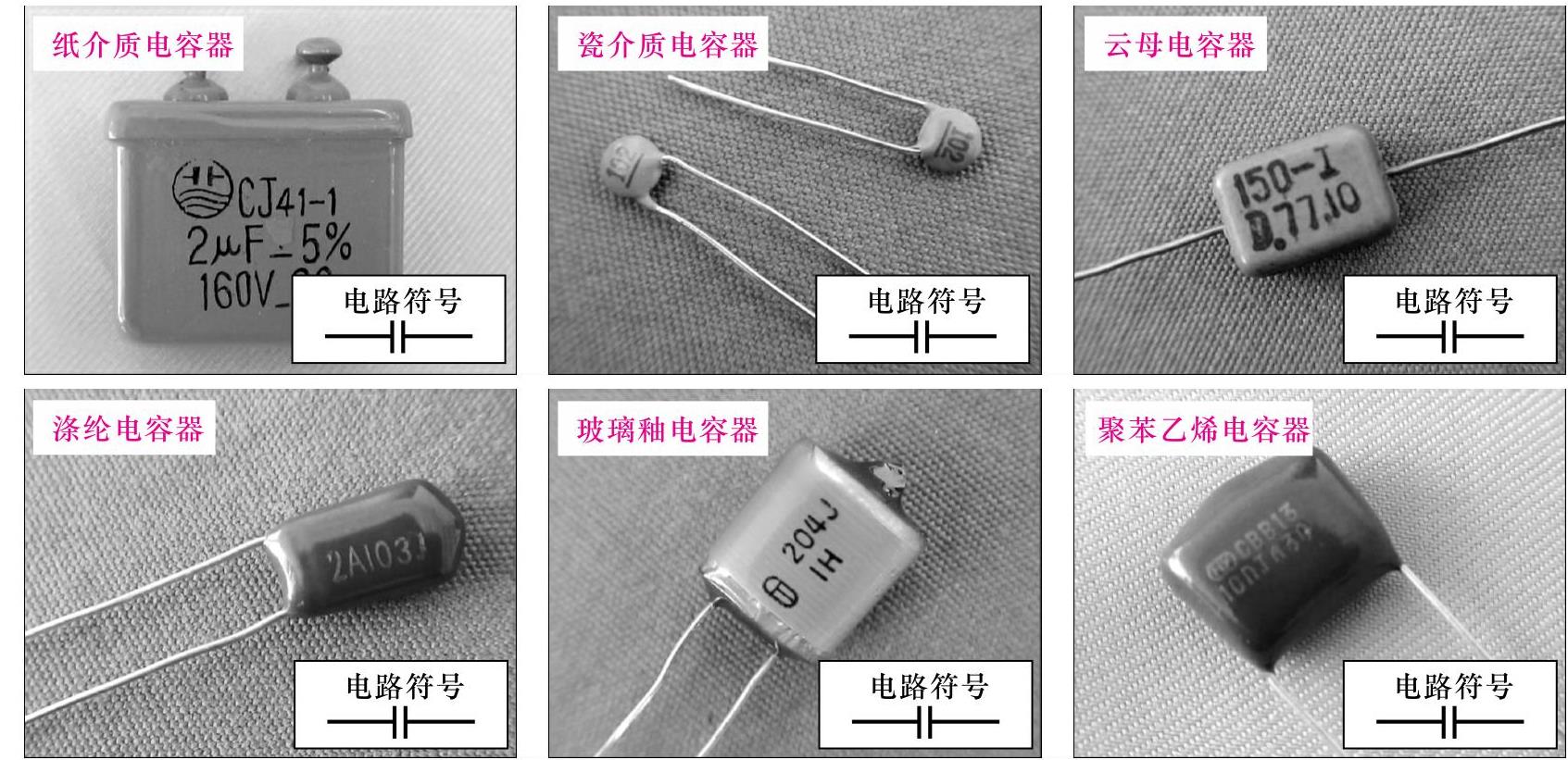

图1-10 无极性固定电容器的实物外形

提示说明

纸介质电容器的价格低、体积大、损耗大且稳定性差。瓷介质电容器的损耗小、稳定性好，且耐高温高压。云母电容器可靠性高、频率特性好，适用于高频电路。涤纶电容器成本较低，耐热、耐压和耐潮湿的性能都很好，但稳定性较差，适用于对稳定性要求不高的电路中。玻璃釉电容器介电系数大、耐高温、抗潮湿性强、损耗低。聚苯乙烯电容器成本低、损耗小，充电后的电荷量能保持较长时间不变。

贴片陶瓷电容器是应用比较多的一种电容器，在电路中，这种电容器的代号为“C”，图1-11所示为贴片陶瓷电容器的实物外形。
