电阻器的功能特点解析
【摘要】：物体对电流通过会产生阻碍作用，利用这种阻碍作用制成的电子元件称为电阻器，简称电阻。图1-9 电阻器的滤波作用在发光二极管显示供电电路中，交流220V电压经变压器降压成为交流6V低压电，再经整流二极管VD整流变成直流电压。该直流电压是波动较大的电压，因此在整流二极管的输出端接一个电阻器和两个电解电容器C1、C2，可以起到滤波的作用，使直流电压的波动减小。
物体对电流通过会产生阻碍作用，利用这种阻碍作用制成的电子元件称为电阻器，简称电阻。
图解演示
图1-6所示为典型电阻器的结构示意图。电阻器由具有一定阻值的材料构成，外部有绝缘层包裹，电阻器两端的引线用来与电路板进行焊接。
图1-6 典型电阻器的结构示意图
电阻器自身对电流有阻碍作用，具有限流功能，可为其他电子元器件提供所需的电流。电阻器可以组成分压电路，为其他电子元器件提供所需的电压。此外，电阻器也可以与电容器组合构成滤波电路以减少供电电压的波动。
1.电阻器的限流作用
图解演示
电阻器限制电流的流动是它的基本功能之一，根据欧姆定律，当电阻器两端的电压固定时，电阻值越大，流过的电流量越小。因而，电阻器常用作限流元件，如图1-7所示。

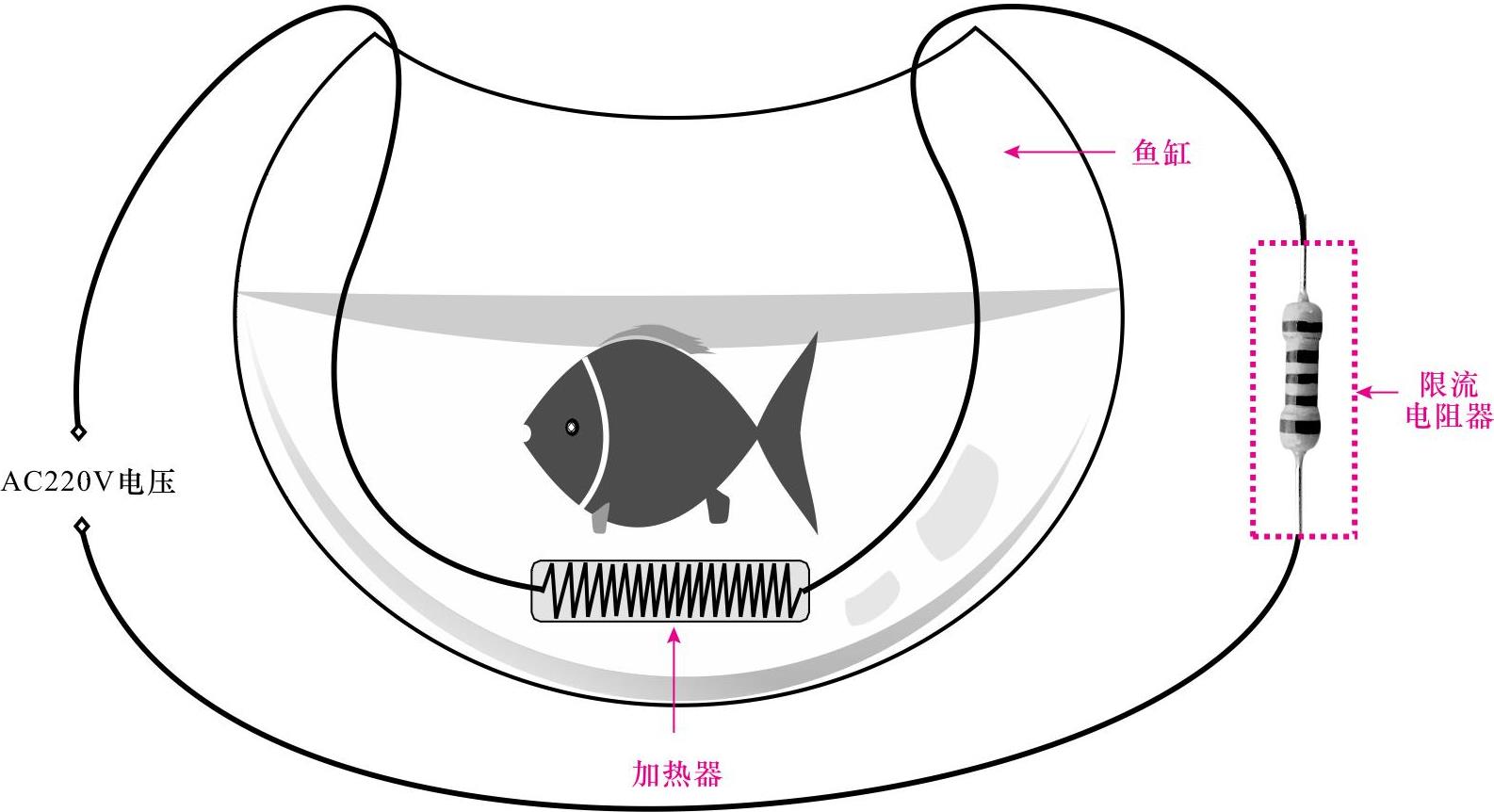

图1-7 电阻器的限流作用
在鱼缸中的加热器供电电路中串联一个电阻器，可以起到限制电流的作用，防止加热器因电流过大而损坏。
2.电阻器的分压作用
图解演示
电流流过电阻时，在电阻器上会有压降，将电阻器串联起来接在电路中就可以组成分压电路，为其他电子元器件提供所需要的电压，如图1-8所示。

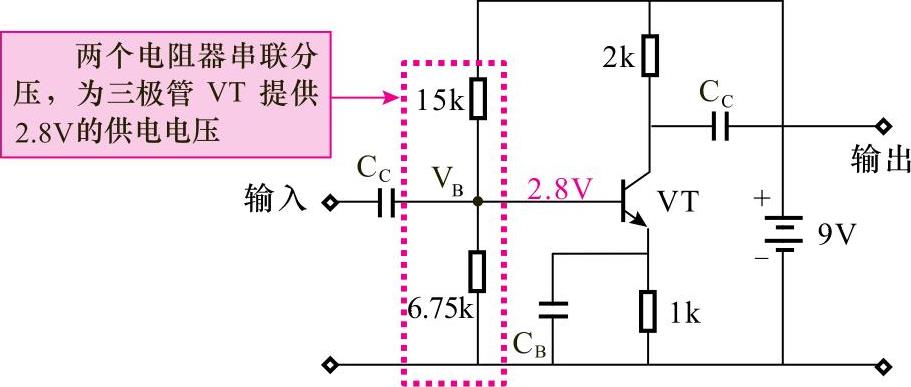

图1-8 电阻器的分压作用
将两个电阻器串联起来组成分压电路，为三极管VT的基极提供偏压，使该电路构成一个典型的交流放大器。可以看到该电路的电源供电电压为9V，放大器中三极管的基极需要一个2.8V的电压，使用两个电阻器串联就可以得到这个电压。
3.电阻器的滤波作用
图解演示
图1-9所示为电阻器的滤波作用。

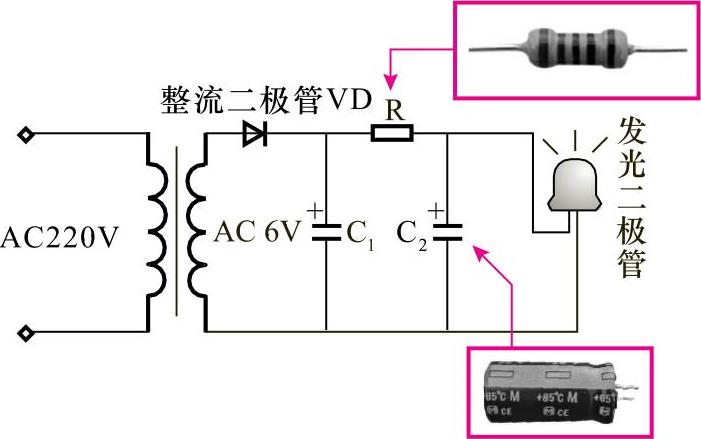

图1-9 电阻器的滤波作用
在发光二极管显示供电电路中，交流220V电压经变压器降压成为交流6V低压电，再经整流二极管VD整流变成直流电压。该直流电压是波动较大的电压，因此在整流二极管的输出端接一个电阻器和两个电解电容器C1、C2，可以起到滤波的作用，使直流电压的波动减小。同时，电阻器还可以起到限流的作用，为发光二极管提供适当的电压。
