平面机构：概述及其运动副分类
【摘要】：若组成机构的所有构件都在同一平面或平行平面中运动，则该机构为平面机构。两构件通过面接触而组成的运动副称为低副，通过点或线的形式相接触而组成的运动副称为高副。
机械一般由若干机构组成，而机构是由两个以上有确定相对运动的构件组成的。若组成机构的所有构件都在同一平面或平行平面中运动，则该机构为平面机构。工程上常见的机构大多属于平面机构。
1.运动副
在机构中含有多个可动连接，一般它们是各种各样的接触式连接，这种两个构件直接接触而又能产生一定相对运动的连接称为运动副。运动副也分为平面运动副和空间运动副。运动副中两构件的接触形式不同，其限制的运动也不同，其接触形式有点、线、面三种形式。两构件通过面接触而组成的运动副称为低副，通过点或线的形式相接触而组成的运动副称为高副。
常见的平面低副有移动副和转动副（见图4－3），常见的平面高副有凸轮副和齿轮副（见图4－4）。
2.平面运动副的表示方法
两构件组成转动副时，转动副的结构及简化画法如图4－5 所示，画有斜线的构件代表机架。
图4-3 平面低副
（a）转动副；（b）运动副
图4-4 平面高副
（a）凸轮副；（b）齿轮副
4-1-01 平面低副（移动副）
4-1-02 平面高副
两构件组成移动副时，其表示方法如图4－6 所示，画有斜线的构件代表机架。
图4-5 转动副的表示方法图
图4-6 移动副的表示方法
3.多个运动副构件的表示方法
图4－7 表示包含两个运动副元素的构件的各种画法，图4－8 表示包含3 个运动副元素的构件的各种画法。

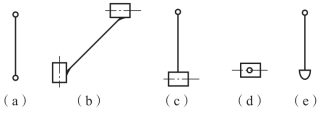

图4-7 两副构件的表示方法

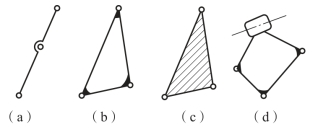

图4-8 三副构件的表示方法
某些特殊零件有其习惯表示方法。例如，凸轮和滚子，通常画出它们的全部轮廓，如图4－9 所示；圆柱齿轮的画法，则如图4－10 所示，两个相切的圆表示两个齿轮的节圆。
图4-9 凸轮和滚子的表示方法

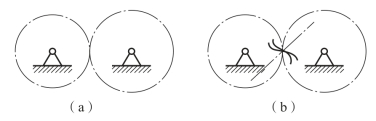

图4-10 齿轮副的表示方法
