影响激光熔覆层性能的主要因素有：金属对激光吸收率；熔覆材料的特征、表面状态；稀释率；激光熔覆工艺等。一般认为其稀释率应小于10%，最好在5%左右，以保证高的表面熔覆层性能。气孔的存在容易成为裂纹萌生和扩展的聚集地，因此控制熔覆层内的气孔也将是防止熔覆层裂纹的重要措施之一。......
2025-09-29
分析水泥土电阻率的主要影响因素
【摘要】：2.4.2.2孔隙比对电阻率的影响孔隙比对电阻率的影响是通过改变土的体积含水量来实现的。
2.4.2.1 含水量对电阻率的影响
由以上分析可知，水泥土的电阻率由3部分组成：孔隙水电阻率、土颗粒电阻率和水化产物电阻率。其中，土颗粒和水化产物属于固体，其电阻率远远大于孔隙水电阻率，因此对水泥土电阻率起决定作用的是孔隙水电阻率。水泥土中的水具有多种形态，不同形态的水体具有不同的电阻率值，如图2.27所示。

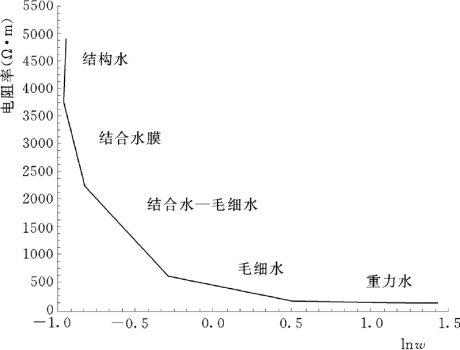

图2.27 不同类型水的电阻率值
土体中以重力水的电阻率值最低，其次为毛细水，结构水的电阻率最高，结合水的电阻率居中。这是因为重力水中有较多游离的H＋、OH－，使其导电性最高，电阻率最低；相反，结构水被固定在土粒聚集体的晶格中，不具有游离的离子而使导电性变差，电阻率最高。毛细水由于受到毛细作用的影响，水中离子的活动受到了限制，所以导电性低于重力水，电阻率则高于重力水。同理，结合水受到土粒的束缚大于毛细水而小于结构水，所以它的电阻率高于毛细水而低于结构水。从图2.27可看出，土中水的电阻率变化较大，小者如重力水只有几十，或者一二百Ω·m，大者如结构水可达几千Ω·m。
Campanella和Weemees（1990）给出了电导率和电阻率的关系：
Rhodes等（1976）给出了土电导率的表达式：
式中：ρ、ρw、ρs分别为土体、孔隙水、土颗粒的电阻率；w为含水量；a、b为系数。
由以上式可以看出，当含水量w 增大时， （aw 2＋bw）增大，则
增大，即ρ减小，所以含水量增大将导致土体电阻率降低。
2.4.2.2 孔隙比对电阻率的影响
孔隙比对电阻率的影响是通过改变土的体积含水量来实现的。对于饱和土，体积含水量的表达式为：
假定土颗粒和孔隙水是不可以被压缩的，当孔隙比减小时，土体的孔隙被压缩，孔隙水被挤出。设孔隙的减少量为Vx，则压缩后的体积含水量为：

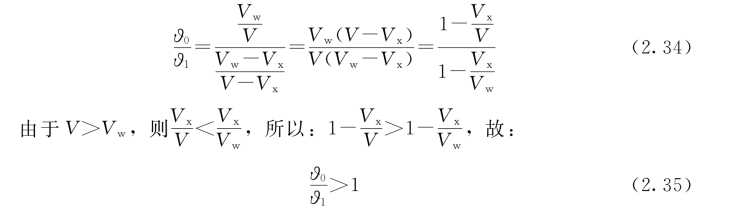

用式（2.32）除以式（2.33），得：
可见，孔隙比减小时，体积含水量降低，电导率减小，而电阻率升高；相反，孔隙比增大时，体积含水量增大，电导率增大，而电阻率降低。
2.4.2.3 污染成分对电阻率的影响
过去的50多年里，有许多文献研究了离子类型与浓度对土的电学性能的影响。Mitchell与Arulanandan （1968）研究了标准高岭石中电解液类型（Na＋、K＋、Li＋）与浓度对矿物电学性能的影响。Arulanandan和Smith（1973）评价了电解液类型 （Na＋、Li＋）与数量电解液类型 （如Na＋）对土的电流扩散特征的影响。无机污染物在孔隙水中呈离子状态，这将大大提高孔隙水的导电能力，使污染土电阻率降低。同时土体颗粒表面存在双电离层，双电离层中的阳离子与阴离子在电场的作用下具有导电能力，也会使污染土的电阻率降低。土体中存在的阳离子的导电能力大小顺序为：
孔隙水离子含量的多少决定了其电阻率的大小。离子含量的增大将导致整个土体电阻率的下降，绝缘性的污染物进入孔隙水则会导致土体电阻率的升高。
2.4.2.4 温度对电阻率的影响(https://www.chuimin.cn)
温度对电阻率有很大影响，温度升高导致离子活动性上升，从而电阻率下降。（1）Campbell等（1948）研究了土体温度和电阻率的变化关系：
式中：ρT、ρ25分别为T ℃和25℃时土体电阻率；α 为经验系数，取值为0.02/℃。
（2）Keller和Frischnecht（1966）研究了土体温度和电阻率的变化关系：
式中：ρT、ρ18分别为T℃和18℃时土体电阻率；α 为经验系数，取值为0.025/℃。
（3）东南大学韩利华、刘松玉认为：由于污染土的孔隙水成分和导电特性与未污染土有所不同，所以其电阻率与温度的变化有别于未污染土。在假定与温度（T）的变化成一线性关系的前提下，用某一温度的土体电阻率对各个温度的电阻率进行折算校正，使测量值与理论值最接近，这个温度 （t0）就叫做最理想校正温度。
假定与温度（T）的变化成—线性关系，则有：
式中：ρt0为最理想温度时的电阻率；ρt为任意温度时的电阻率；α为校正系数；t为任意温度；t0为最理想校正温度。
整理上式得：

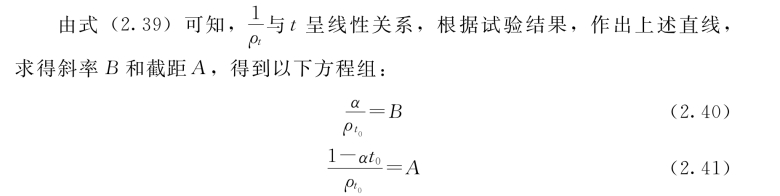

由污染土温度与电阻率变化关系的试验可知：
由式（2.42）可以求得t0、α，整理后可得：
对t0进行求导，整理可得：
求解：
根据试验温度范围，选择合理的t0值即为最理想校正温度，进而由式（2.46）求得校正系数α为：
相关文章
- 详细阅读
-
焊接性的影响因素分析详细阅读
如采用焊前预热和焊后缓冷，可以降低焊缝金属和热影响区的冷却速度，形成塑韧性良好的金相组织，防止出现淬硬组织、降低焊接应力，避免焊缝或热影响区开裂等。接头设计对工艺焊接性的主要影响是：强烈影响焊缝金属和热影响区的冷却速度；决定冷却和收缩时的应力分布。......
2025-09-29
-
影响断路器分断速度的主要因素分析详细阅读
在分断过程中，触头的分断速度主要影响电弧电压上升速度，电弧停滞时间和电弧进入栅片的快慢。在对机构优化前，先来分析一些影响断路器操作机构分断速度的主要因素，例如：分断弹簧的刚度和杆件形状。增大主弹簧的刚度系数可以提高断路器的分断速度。可见，主弹簧刚度系数的提高能增大机构的开断速度，但同时增加了手动分合闸所需操作力，因而弹簧刚度的增加受到断路器手动操作力增大的约束。4）下连杆质心位置和质量影响最小。......
2025-09-29
-
影响数据质量的因素分析详细阅读
影响数据质量的因素有很多，既有技术方面的因素，又有管理方面的因素。无论由哪个方面的因素造成的，其结果均表现为数据没有达到预期的质量指标［8］。图10-1数据的生命周期数据收集是指根据用户需求或者实际应用出发，收集相关数据。在数据收集阶段，引起数据质量问题发生的因素主要包括数据来源和数据录入。严格来说，数据备份阶段并不存在质量问题，它只是为数据使用提供一个安全和可靠的存储环境。......
2025-09-29
-
影响年径流的因素分析详细阅读
分析研究影响年径流量的因素，对年径流量的分析与计算具有重要的意义。这些因素主要从两方面影响年径流量，一方面通过流域蓄水变量ΔW影响年径流量的变化；另一方面，通过对气候因素的影响间接地对年径流量发生作用。所以，高程的增加对降水和蒸发的影响，一般情况下将使年径流量随高程的增加而增大。这些人类活动在改变年径流量的同时也改变了径流的年内分配。......
2025-09-29
-
金属焊接性及其影响因素分析详细阅读
工艺焊接性是通过金属材料焊接性试验来实现，而使用焊接性则通过焊接工艺评定来实现。例如，钛金属在焊接过程中，400℃以上的区域都要用惰性气体保护，否则，该温度区域的钛金属氧化，力学性能变差，因此，焊接钛金属比焊接低碳钢要难得多。如钛金属用真空电子束焊接方法很容易获得高质量的焊缝，而用氩弧焊方法焊接，需要设计一套保护装置，在焊接过程中，将400℃以上的区域进行氩气保护，防止钛金属的氧化。......
2025-09-29
-
钎料润湿性影响因素分析详细阅读
由杨氏方程可知，任何使三相表面张力发生变化，从而使接触角θ发生变化（减少）的因素都将影响钎料对母材的润湿性。从物理意义上说，如使σLV减小，意味着液体内部原子对表面原子的吸引力减弱，液体原子容易克服本身受到的引力趋向液体表面，使液体的表面积增大，钎料容易铺展。而σSV增大，说明固体的内部原子对表面原子的吸引力增大，表面原子处于高能态。......
2025-09-29
-
纺丝工艺及影响因素分析详细阅读
纤维素纺丝工艺的选择与纺丝液的黏度直接相关，而纺丝液的黏度又与诸多因素相关联，例如，溶液中的纤维素含量、纤维素的聚合度、纺丝液温度等都会影响纺丝液的黏度。低含量纤维素或低聚合度纤维素制成的纺丝液具有较低的黏度，它有利于纺丝，但经济性不佳。因此，人们总是希望在确保纺丝工艺顺利进行的同时，尽可能地提高纺丝液中纤维素的含量。......
2025-09-29
相关推荐
