从上述内容可见，焊接自动化专用设备是一个机械、电子、控制、焊接相结合的复杂系统。其任务是完成某一特定产品的自动化焊接。焊接自动化专用设备在设计上有特殊性，其设计流程如图5-4-29所示。

焊接自动化专用设备的设计基本思路和原则如下：

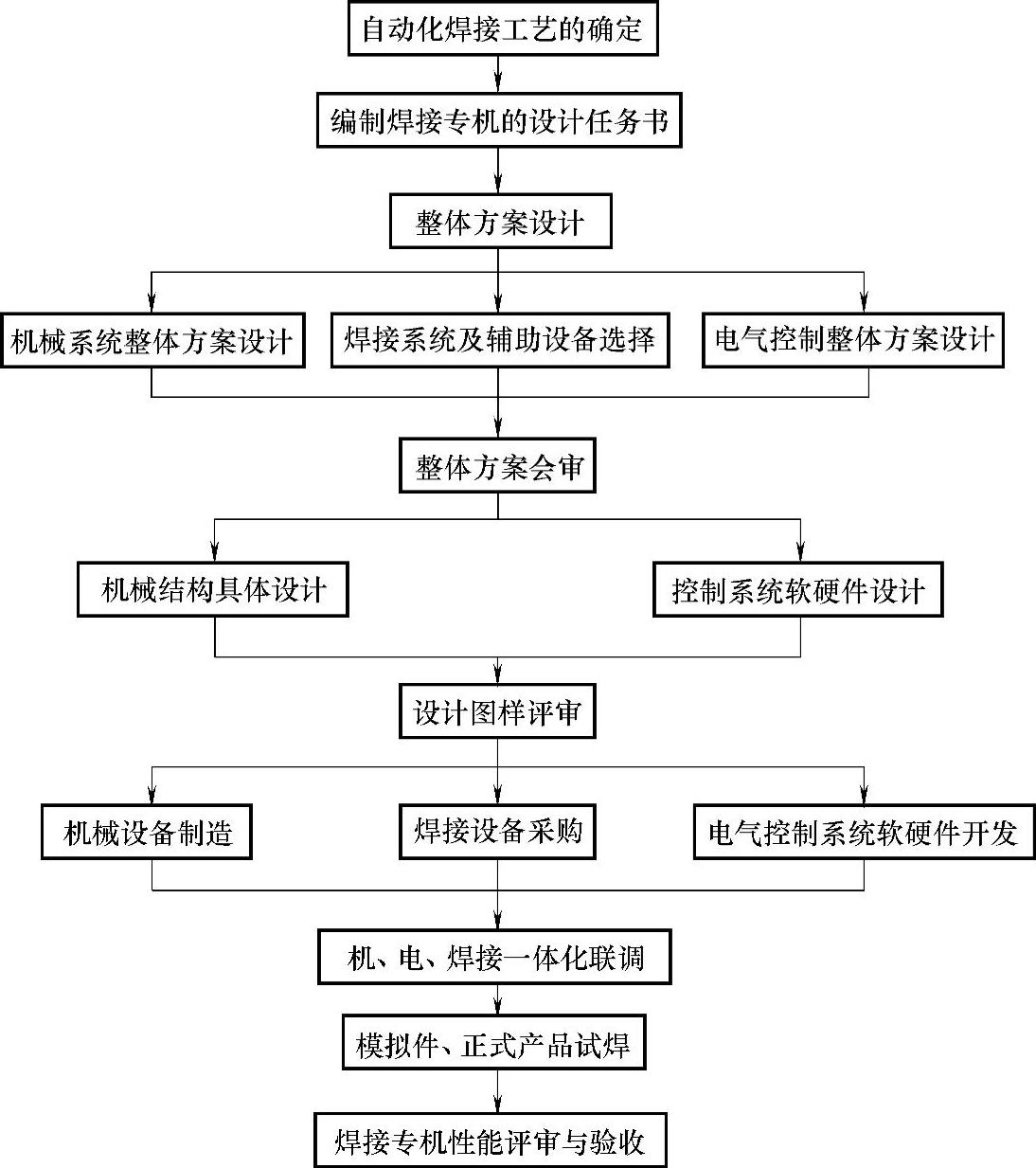

图5-4-29 焊接自动化专用设备的设计流程

（1）焊接工艺先行首先要确定自动焊接工艺，包括工件结构、材料、板厚、接头形式、焊接方法、焊接参数等，这些是很重要的。原先适合手工焊的焊接参数不一定原封不动地适合自动化焊接，例如，可能存在焊枪的可达性问题；自动化焊接可以使用更高效的焊接方法，可以选用稍粗一些的焊丝和大一些的焊接参数以提高焊接效率；自动化焊接可以在不停焊的情况下改变焊接参数；自动化焊接时对工件坡口准备质量和焊缝安装位置精度的要求、是否需要焊缝跟踪和弧长控制环节，这些都需要事先确定。

（2）整体方案设计是最重要的一环应从总目标出发，对所要设计的机、电、焊一体化系统的各方面，本着简单、实用、经济、安全和美观等基本原则，进行综合性、优化性设计。

（3）整体设计中应有虚拟设计环节对设备的总体布局、工件的装卸、焊缝的装卡定位、焊枪的运动轨迹生成、焊枪的可达性、焊接时序等进行仿真设计，及时发现问题，早期修改。

（4）焊接系统及配套设备要提前确定包括焊接电源型号、外控方式、体积大小、送丝机型号、送丝方式、送丝盘大小和安装位置、保护气的要求、焊缝跟踪器型号规格、弧长控制器型号规格等。以方便后续的机械、电气设计。

（5）机械系统设计包括设备布局、机架设计、传动设计、电动机选择、焊枪机头设计、工装卡具设计、焊件变位机械设计等。

（6）电气控制设计包括控制系统整体设计、信号流程、统计所需控制接口的数量和种类、中央控制计算机选择、接口资源的选择、隔离措施、电路设计、人机交互界面的设计、控制柜的设计、控制软件的编制等。

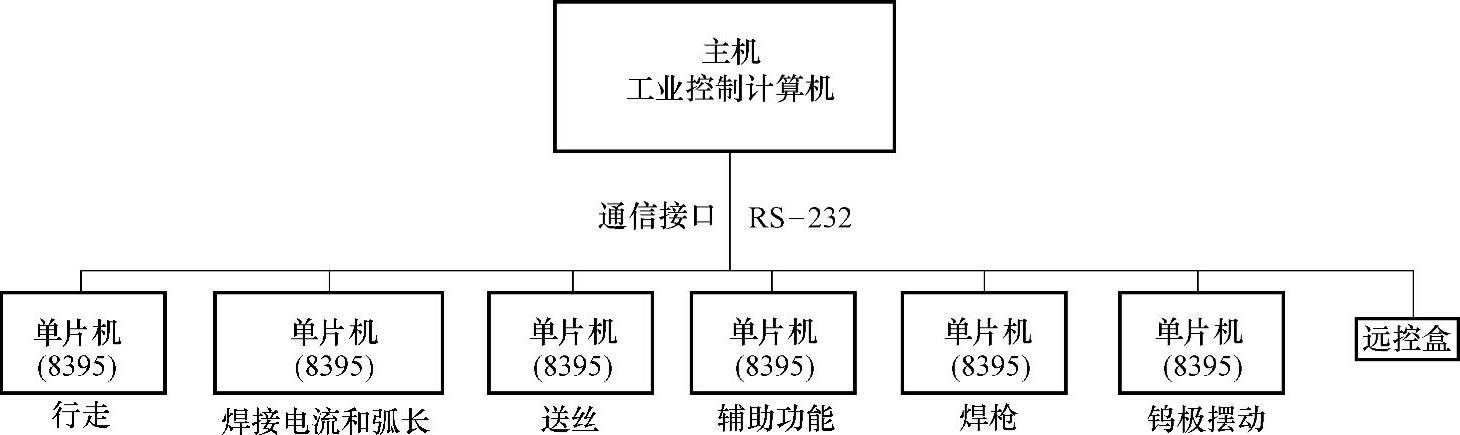

下面以一个轨道式管道全位置焊接专机的设计为例来说明。

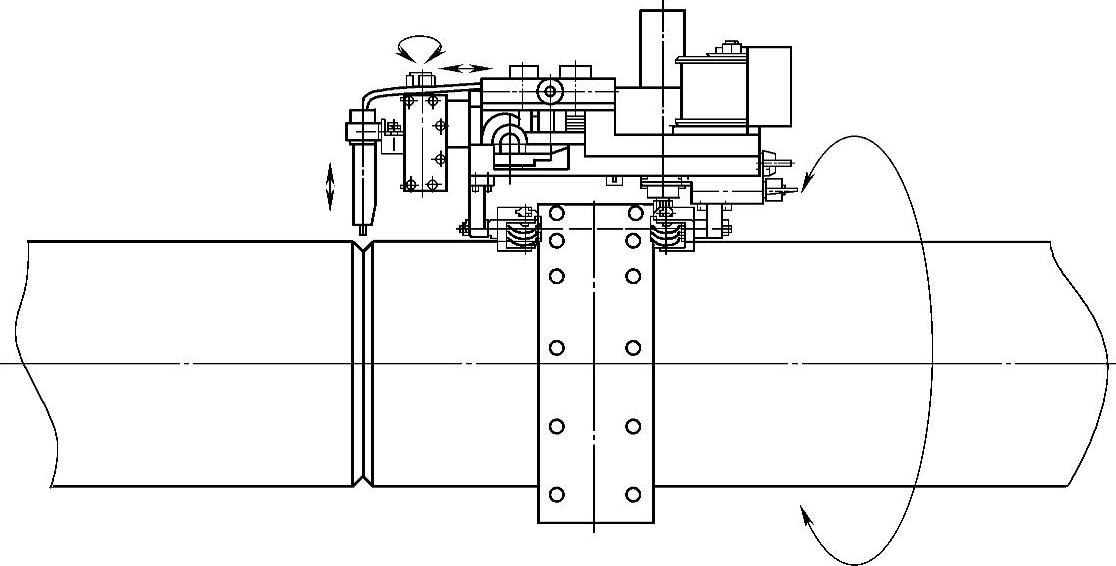

所设计的管道全位置焊接专机如图5-4-30所示。
