焊接自动化专用设备的构成与功能
【摘要】：以图5-4-20所示的环缝焊接专机为例，介绍焊接自动化专用设备的电气控制部分。4）异常情况的处理。图5-4-20 环缝焊接专机5）人机交互界面，包括操作面板与手控盒。完成焊接参数设定与显示、焊接控制命令的输入、工作时序与状态的显示、焊接过程中焊枪位置和焊接参数的微调等。控制软件包括底层的设备控制和信息采集软件、高层的监控和管理平台。焊接专机上层管理软件的功能组成如图5-4-23所示。
以图5-4-20所示的环缝焊接专机为例，介绍焊接自动化专用设备的电气控制部分。
需要控制的环节有以下方面：
1）运动控制，包括操作机移动臂的升降和平移、变位机的倾斜与旋转、焊接机头上的焊枪位置微调（高低和水平），共有6个交流伺服电动机需要驱动和速度控制。
2）焊接系统控制，包括焊接电源的外控（输出电流和电压设定与调节、起弧/熄弧等）、送丝控制、保护气和冷却水控制等。
3）焊接全过程的时序逻辑控制。
4）异常情况的处理。

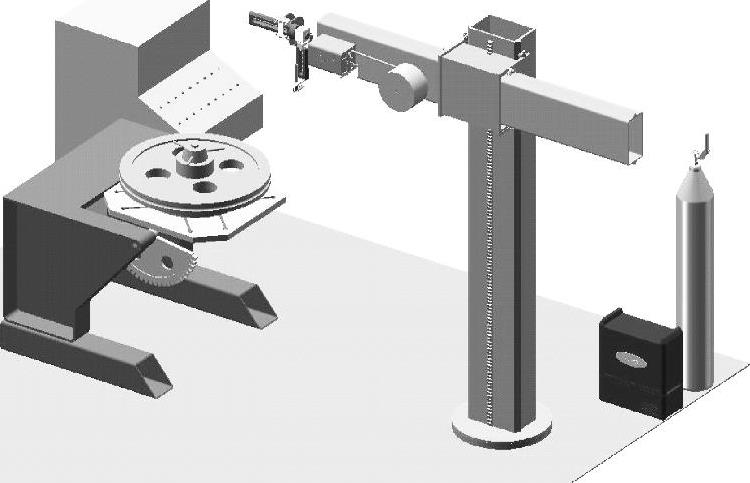

图5-4-20 环缝焊接专机
5）人机交互界面，包括操作面板与手控盒。完成焊接参数设定与显示、焊接控制命令的输入、工作时序与状态的显示、焊接过程中焊枪位置和焊接参数的微调等。
为实现上述控制，可设计专机控制系统，如图5-4-21所示。
从图5-4-21可见，焊接专机的控制系统硬件包括主控计算机（中央控制计算机）、扩展的I/O接口、模/数转换接口、网络通信接口、电动机伺服驱动模块、焊接电源外控接口、人机交互界面、手控盒、控制面板、控制柜等。
控制软件包括底层的设备控制和信息采集软件、高层的监控和管理平台。图5-4-22是环缝焊接专机的工作流程。焊接专机上层管理软件的功能组成如图5-4-23所示。
