电弧传感器的焊缝跟踪原理及工作特点
【摘要】：图5-2-15 电弧传感器的检测原理在V形坡口对接焊时，利用焊枪作横向摆动，由左右两边伸出长度的变化情况，可以求出焊缝左右和高低的跟踪信号。旋转电弧传感器的工作原理与摆动电弧传感器的工作原理基本相同，由于旋转机构容易实现较高速度的旋转运动，所以旋转电弧传感器的频率可以达到10～100Hz。电弧传感器焊缝跟踪的特点如下：1）电弧自身就是传感器，使得焊枪结构简单紧凑，焊接可达性好。
在开坡口和角焊缝等情况下，通过摆动或旋转电弧所引起电弧电流或电压的变化，就可以得到电弧中心是否偏离焊缝中心线的信息。在等速送丝恒压外特性的MIG/MAG/CO2气体保护焊中，通过检测电弧电流的变化来获得偏离信号，在陡降外特性的TIG焊等工艺系统中，则是检测电弧电压的变化。也可通过检测焊接电流、电弧电压和焊接速度来计算焊枪的高度。电弧传感器的检测原理如图5-2-15所示。
图5-2-15 电弧传感器的检测原理
在V形坡口对接焊时，利用焊枪作横向摆动，由左右两边伸出长度的变化情况，可以求出焊缝左右和高低的跟踪信号。图5-2-16所示为焊枪对中情况示意图，在焊枪与坡口中心对中时，焊枪摆到左右两边的伸出长度相等，则IL=IR；当焊枪偏左时，则IL＞IR；当焊枪偏右时，则IL＜IR。利用IL、IR之和可判断焊枪的高低位置，若IL+IR=IG（IG为给定值），焊枪位置适中；如果IL+IR＞IG，焊枪位置偏低；如果IL+IR＞IG，焊枪位置偏高。

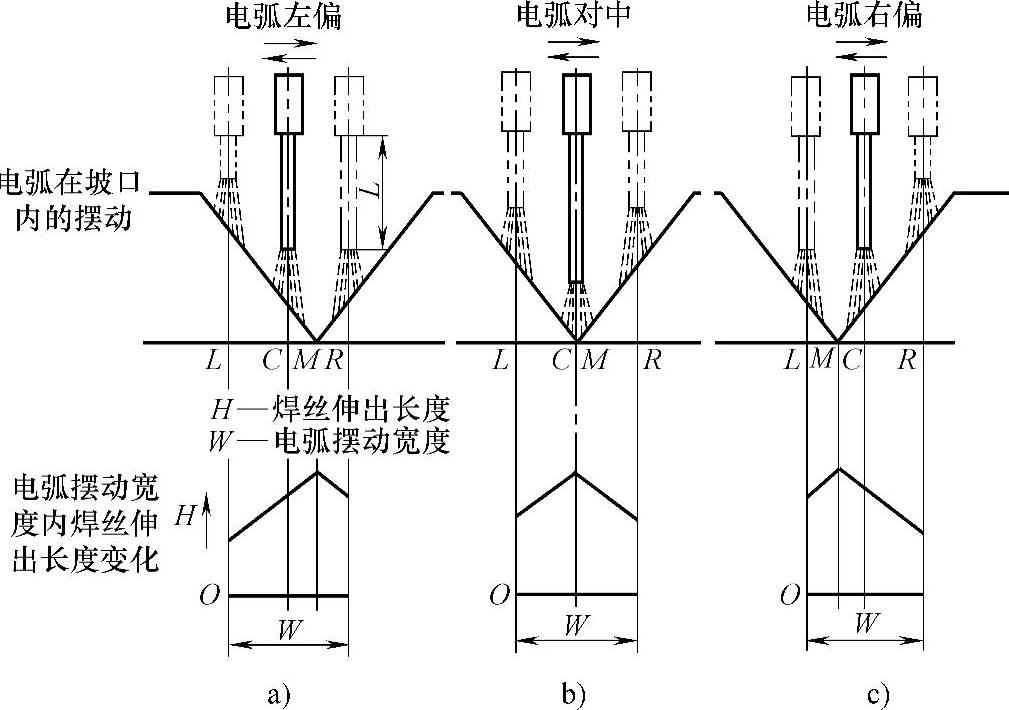

图5-2-16 焊枪对中情况示意图
a）偏左 b）对中 c）偏右
摆动扫描电弧传感器的横向摆动是靠机械机构来实现的，摆动频率受到机械机构的限制，一般都在10Hz以下，摆动幅度为2～10mm。旋转电弧传感器的工作原理与摆动电弧传感器的工作原理基本相同，由于旋转机构容易实现较高速度的旋转运动，所以旋转电弧传感器的频率可以达到10～100Hz。
电弧传感器焊缝跟踪的特点如下：
1）电弧自身就是传感器，使得焊枪结构简单紧凑，焊接可达性好。
2）电弧偏差信息获取速度快，可进行实时焊缝跟踪控制。
3）不受弧光、电弧热、磁场、飞溅、变形等因素的干扰。
4）可适应的焊接接头有V形坡口焊缝、角焊缝、船形焊缝、搭接焊缝等，跟踪精度为0.2～1mm。
