光电式传感器：原理和应用
【摘要】：光电式传感器是指能够将可见光转换成某种电量的传感器。光电式传感器通常由光源、光学通路和光电元件三部分组成。光电式接近开关是由光源与受光器件组合而成的，它利用被检测物体对光的透射或反射，进行物体位置的检测。图5-2-14所示为反射型光电式接近开关的工作原理。图5-2-14 反射型光电式接近开关的工作原理光电式接近开关的体积小、可靠性高、检测位置精度高、响应速度快、易与TTL电平电路兼容，在焊接自动化中的应用非常广泛。
光电式传感器是指能够将可见光转换成某种电量的传感器。光电式传感器通常由光源、光学通路和光电元件三部分组成。光源是许多光电传感器的重要组成部分，要使光电传感器很好地工作，除了合理选用光电元件外，还必须配备合适的光源。常用光源有以下几种：发光二极管LED和激光二极管等。光敏二极管、光敏三极管、位置传感器（Position Sensitive Detector，PSD）等是最常见的受光器件。由光源、光学通路和光电器件组成的光电传感器在用于光电检测时，还必须配备适当的测量电路。测量电路能够把光电效应造成的光电元件电性能的变化转换成所需要的电压或电流，不同的光电元件所要求的测量电路也不相同。
光电式接近开关是由光源与受光器件组合而成的，它利用被检测物体对光的透射或反射，进行物体位置的检测。根据工作原理不同，光电式接近开关可分为反射型光电式接近开关和透射型光电式接近开关。图5-2-14所示为反射型光电式接近开关的工作原理。应用反射型光电传感器检测物体位置时，传感器中光源发出的光，经被测物体反射后到达受光器件上，受光器件就接收到光信号而产生一个电脉冲，表示到达了被测物体的检测位置。透射型光电式接近开关的工作原理与此类似。

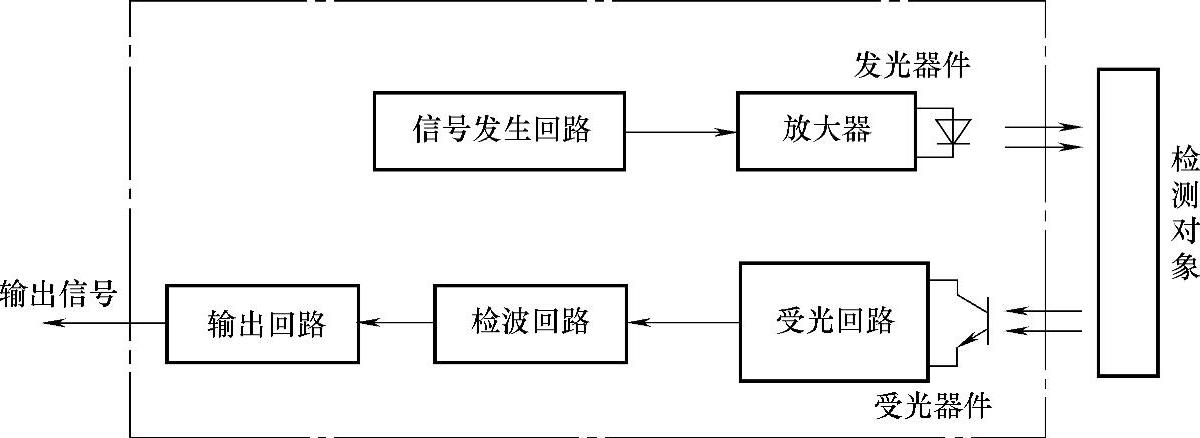

图5-2-14 反射型光电式接近开关的工作原理
