1.基本原则

胶接工艺过程比较复杂。这种连接方式具有其鲜明的优点，但也存在许多弱点，因此，在设计胶接接头时必须注意发挥其长处，克服其不足。应遵循以下一些基本原则：

1）合理增大胶接面积，以提高接头的承载能力。

2）除橡胶类胶粘剂外，大多数胶粘剂的抗拉强度（或均匀扯离）和抗剪强度较高，而剥离和不均匀扯离强度较低。在设计接头时，应使受力方向在胶接强度最大的方向，要尽量减少或降低胶层承受的剥离和劈开应力，并尽可能避免应力集中。

3）应保持胶层的连续性和合理的厚度，避免局部欠胶。

4）尽可能简化胶接工艺。

5）综合考虑接头的受力形式和环境条件。

2.胶接接头设计的几个重要问题

实际使用中胶接接头形式很多，但都可简化为端接（包括对接和搭接）接头、角接接头、T形接头和面接接头四种基本形式，如图4-6-1所示。

图4-6-1 胶接接头的基本形式

a）端接接头 b）角接接头 c）T形接头 d）面接接头

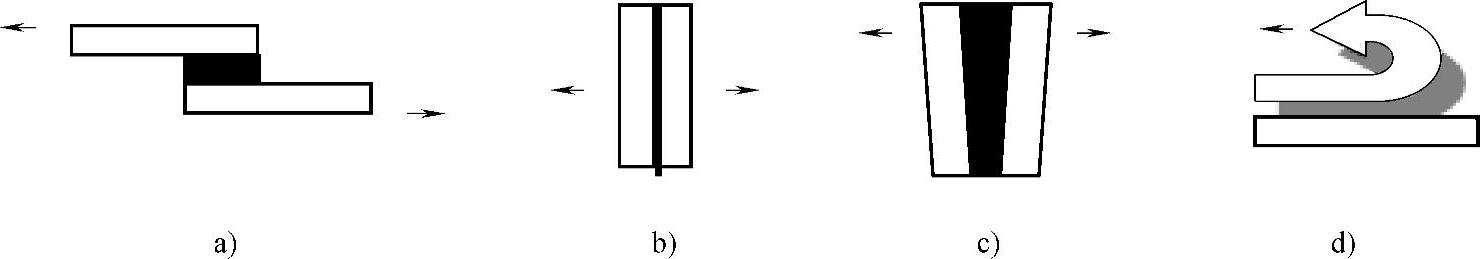

实际使用中胶接接头受力状态比较复杂，为了分析方便可把它们简化为剪切、拉伸、不均匀扯离和剥离四种典型的受力形式，如图4-6-2所示。

图4-6-2 胶接接头的典型受力形式

a）剪切 b）拉伸 c）不均匀扯离d）剥离

不同胶接接头承受各种应力的能力是不同的，且受许多因素的影响，因此设计胶接接头时必须注意以下几个问题：

（1）尽量将接头设计成受剪切状态受力分析和试验表明，对接接头和搭接接头的承载能力较好。对一般胶粘剂而言，对接接头的承受的拉力为等面积搭接接头承受剪切力的2～6倍，是不均匀扯离的5倍，是剥离力的50倍；搭接接头的剪切力是不均匀扯离力的3～20倍，是剥离力的30倍以上。因此，无论什么情况下，都应避免将胶接接头设计成受不均匀扯离和剥离载荷的形式，而应设计成受拉伸和剪切的对接和搭接形式。就对接和搭接而言，实际应用中多采用搭接形式，这是因为对接接头的胶接工艺和制造较困难，除非被粘材料为很厚的板材或很粗的棒材，一般对接时很难保证载荷完全垂直于胶接面，导致载荷转变成不均匀扯离或剥离状态，从而使接头容易破坏。所以，将胶接接头设计成受剪切状态的搭接形式最为合理。以下举例说明几种接头的设计改进方式：

1）对接接头的改进方式，对接接头的胶接面积小，除拉力外任何方向的力都容易形成不均匀扯离力而造成应力集中，所以胶接强度很低，一般不采用。必须采用时要将对接接头进行适当改进，如图4-6-3所示。

2）角接接头的胶接面积小，并且所受的是不均匀扯离力，强度较低，应避免采用，必须采用时应采取一定的改进措施，如图4-6-4所示。

图4-6-3 对接接头及改进方式

图4-6-4 角接接头及改进方式

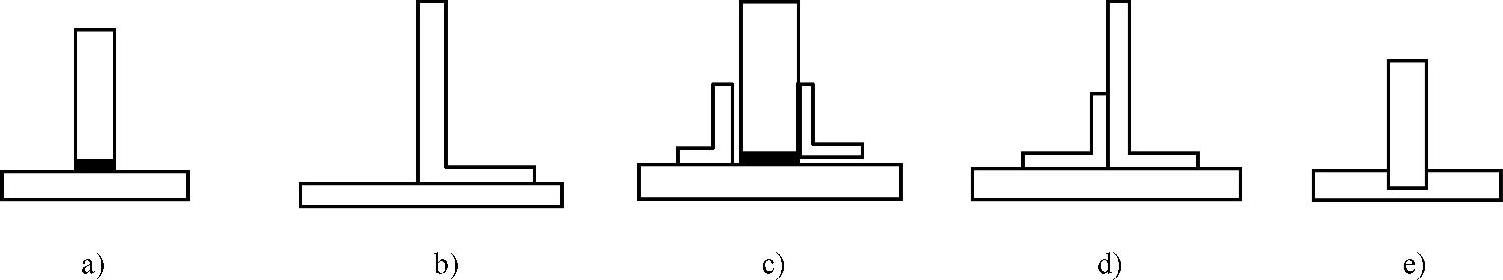

3）T形接头的胶接强度也较低，一般也不允许使用，必须采用时应进行改进，改进方式如图4-6-5所示。

图4-6-5 T形接头及改进方式

（2）尽量避免应力集中胶接接头是结构上不连续的部分，通过它把应力从一部分传递到另一部分。胶接接头是由许多部分组成的，它们的物理性能和力学性能差别较大，因此在不同环境和承受载荷时应力分布非常复杂，很容易造成应力集中。

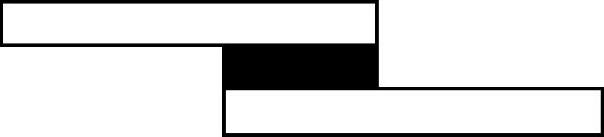

图4-6-6为典型的搭接接头。

从理论上讲，当接头上作用一个拉力或压力F时，胶接面主要承受剪切应力，但实际上，力的作用线不可能恰好在胶缝平面，从而产生一个弯矩作用在接头上，使被粘件发生变形，被粘件端部变形最大，这样，胶接面不但承受剪切应力而且承受垂直于胶接面的拉应力，应力在胶缝端部最大，从两端往中间逐渐减小，端部的应力集中会产生严重的不均匀扯离或剥离，使胶接强度降低。下面公式给出了接头的剪切应力集中系数n（最大应力/平均应力）：

图4-6-6 典型的搭接接头

式中 l——搭接长度（mm）；

δ₁，δ₂——两被粘物厚度（mm）；

G——胶粘剂剪切模量（GPa）；

E₁，E₂——两被粘物模量（GPa）。

从上式可以看出，G、E₁、E₂和d可视为常数，而影响应力集中系数的参数为搭接长度l和被粘物厚度δ₁、δ₂。增加搭接长度会增加胶接面积从而增加接头的承载能力，但随着l的增加，应力集中系数也会增大，又使承载能力下降，因此当搭接长度增加到一定程度后，再增加搭接长度对提高接头承载能力效果就会大大减小，而只会增加应力集中系数。

总之，理论分析和实验表明，减小胶接面应力集中可采取以下措施：

1）在一定范围内减小搭接长度。

2）在一定范围内增加被粘物宽度。

3）采用刚度不大于被粘物刚度的胶粘剂，胶层要有适当的厚度。

4）尽量采用热膨胀系数相近的胶粘剂和被粘材料，减小内应力。

5）采用恰当的胶接工艺，避免胶层缺陷。
