1.夹具的安装

1）夹具安装要与轨面平行。

2）预热枪支座如图4-5-5所示，可以在预热过程中，根据需要调整预热枪前后左右位置。

3）在调节预热枪高度时，首先调节预热枪与轨面平行。

4）预热枪头到轨面的高度为40mm，如图4-5-6所示。

5）多用塞尺可用于调节预热枪高度，确定夹具安装位置，测量焊缝的宽度。

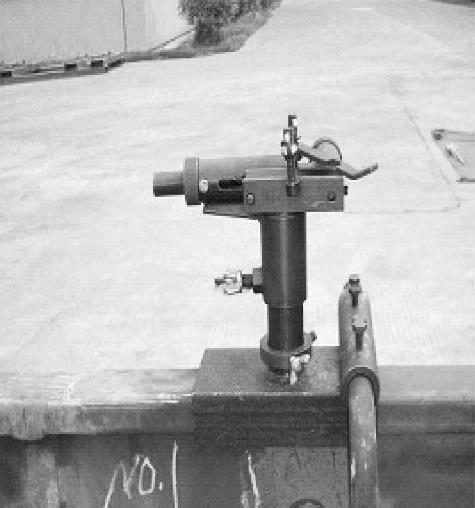

图4-5-5 预热枪支座

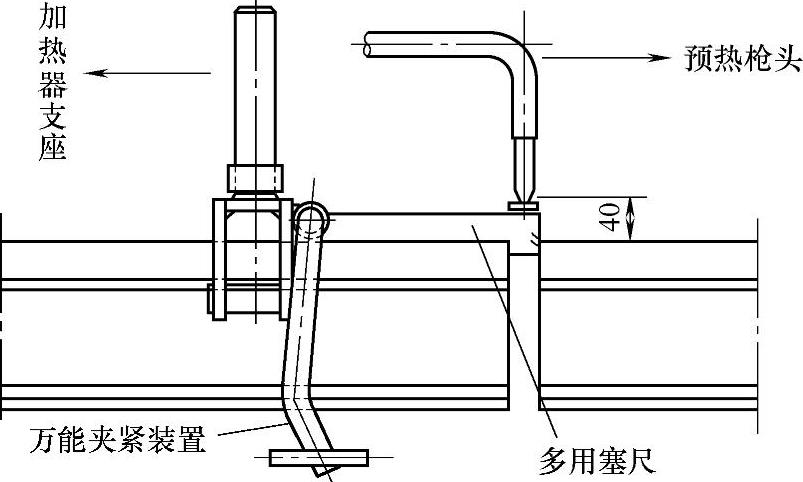

图4-5-6 预热枪头到轨面高度

2.砂模的安装

1）观看砂型的外表有无裂痕或受潮，如有裂痕或受潮则砂型不能使用。

2）清理砂模浇注孔浮砂，防止表面浮砂受高温脱落。

3）将两片砂模贴在钢轨上进行单磨和对磨，使砂型与钢轨几何尺寸密贴，如图4-5-7所示。

4）将磨好的砂模套上侧模板并安放在轨缝上，砂模必须安装在轨缝的正中央并垂直，如图4-5-8所示，如果是三片模安装，则先安装底模板，然后安装两面侧模板，如图4-5-9所示。

5）安装夹紧装置时由一人稳住砂模另一人操作扭紧夹具。

3.封箱和分流塞的安放

（1）封箱操作要点如下：

1）封箱前，要盖上砂型盖防止砂落入砂型中，形成夹渣。

2）在封箱过程中，两侧模板之间的砂要略高与砂型，防止钢液从两侧流出。

图4-5-7 对模

图4-5-8 侧模对中

图4-5-9 底模对中

3）封箱完成后，将灰渣盘安装好。

（2）分流塞的安放操作要点如下：

1）分流塞在安放前要先经过试装，过松或太紧均会给焊接质量带来影响，如图4-5-10所示。

2）在预热的过程中，要对分流塞进行干燥。
