首页 理论教育焊丝熔化进入熔池成为焊缝金属的一部分

焊丝熔化进入熔池成为焊缝金属的一部分

【摘要】:焊接优质碳素钢和低合金结构钢时,可采用碳素结构钢焊丝或合金结构钢焊丝,如H08Mn、H08MnA、H10Mn2及H10Mn2MoA等。在焊接有色金属、不锈钢以及铸铁等材料时必须使用气焊熔剂,如硼砂、硼酸等,与上述氧化物反应生成低熔点的熔渣,以利于浮出熔池。表4-4-7 常用气焊熔剂的牌号及用途

1.焊丝

焊丝熔化进入熔池成为焊缝金属的一部分。焊丝的化学成分直接影响到焊接质量和焊缝的力学性能。因此,应根据工件的化学成分或焊接接头使用强度级别选用相应成分和强度级别的焊丝。表4-4-6列出了铸铁气焊丝的牌号和主要化学成分。

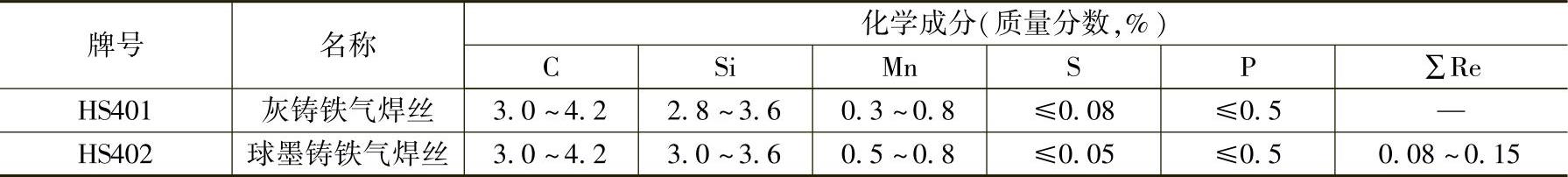

表4-4-6 铸铁气焊丝的牌号和主要化学成分


常用气焊丝的型号和用途如下:

(1)结构钢焊丝 一般低碳钢焊件采用的焊丝有H08A;重要的低碳钢焊件用H08Mn和H08MnA;中强度焊件用H15A;强度较高的焊件用H15Mn。

焊接强度等级为300~350MPa的普通碳素结构钢时,采用H08A、H08Mn和H08MnA等焊丝。

焊接优质碳素钢和低合金结构钢时,可采用碳素结构钢焊丝或合金结构钢焊丝,如H08Mn、H08MnA、H10Mn2及H10Mn2MoA等。

(2)合金钢、有色金属、铸铁用焊丝 其型号、化学成分可参见相关国家标准:GB/T10858—1989《铝合金焊丝》,GB/T 15620—1995《镍合金焊丝》,GB/T 9460—1988《铜合金焊丝》,GB/T 10044—1988《铸铁焊丝》。

2.气焊熔剂

气焊熔剂又叫做助熔剂,其作用是去除氧化物。气焊过程中,熔化金属中的一些合金元素极易与周围空气中的氧或火焰中的氧化合生成氧化物,如FeO、Cr2O3、ZrO2、Al2O3和SiO2等,使焊缝中产生气孔和夹渣等缺陷。在焊接有色金属、不锈钢以及铸铁等材料时必须使用气焊熔剂,如硼砂、硼酸等,与上述氧化物反应生成低熔点的熔渣,以利于浮出熔池。低碳钢气焊时不需要熔剂。常用气焊熔剂的牌号及其用途见表4-4-7。

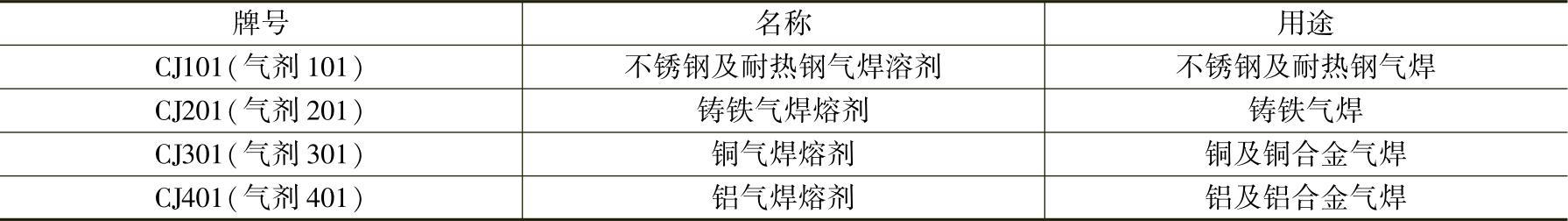

表4-4-7 常用气焊熔剂的牌号及用途
