导弹发射架的优化焊接
【摘要】：导弹发射架采用铸造铝合金结构，材料ZL114A，厚度8mm，热处理状态为T6，焊接接头为平板对接。对工装上靠近焊缝的部位进行相应清理，用酒精清洗工件表面油脂；焊接参数的选择 电子束焊的焊接参数包括加速电压、聚焦电流、电子束流、焊接速度和工作距离等。优化的电子束焊焊接参数见表4-2-5。
导弹发射架采用铸造铝合金结构，材料ZL114A，厚度8mm，热处理状态为T6，焊接接头为平板对接。焊接设备为KS190-G150KM型真空电子束焊机，加速电压150kV，功率15kW。
（1）焊接工艺措施 主要工艺措施如下：焊前采用机械方法对焊件进行整体清理，再对焊缝对接面及周围20mm范围内进行打磨，直至露出金属光泽。对工装上靠近焊缝的部位进行相应清理，用酒精清洗工件表面油脂；
（2）焊接参数的选择 电子束焊的焊接参数包括加速电压、聚焦电流、电子束流、焊接速度和工作距离等。为了防止铸铝焊接接头强度下降，选用较高的加速电压；为了减小热影响区宽度并与加速电压匹配，选择较小的电子束流；焊接速度较低时，接头区各点的热循环时间较长，对铸铝的热作用较长，易引起接头强度弱化，因此选择较高的焊接速度；为有利于熔池内气体的逸出，采用一定频率和波形的电子束流进行扫描焊接，以实现对熔池的搅拌。优化的电子束焊焊接参数见表4-2-5。

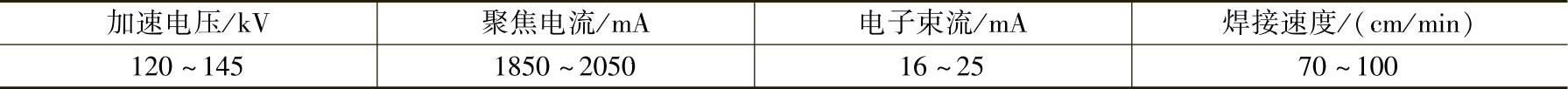

表4-2-5 ZL114A铝合金优化的电子束焊焊接参数
试件焊缝外观均匀，经X射线检查，电子束焊焊缝内未见尺寸超标的气孔；力学性能测试，焊接接头抗拉强度263MPa，达到基体强度的90%以上，断后伸长率为20%，断裂在熔合线部位，有明显的缩颈；焊接质量符合航天相关焊接标准规定。
