汽车后桥壳的焊接优化方案
【摘要】：桥壳中段材质为Q345，轴头材质为30Mn2，状态是调质态；内部衬环采用20钢，对异种钢的焊接起一个过渡作用，减少焊缝下沉、咬边和焊接裂纹缺陷。图4-2-26 汽车后桥壳中段与半轴的装焊结构Q345钢碳当量为0.41%，30Mn2钢碳当量为0.58%，30Mn2钢的碳当量高，淬硬倾向大，对焊接冷裂纹敏感。对于Q345和30Mn2异种钢焊接，采取了如下工艺措施：1）控制热输入，减小热影响区软化。

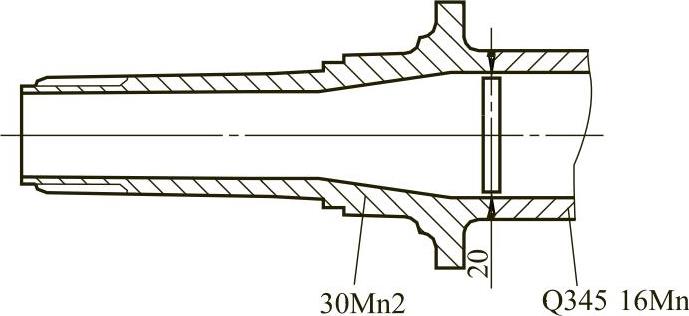

斯太尔汽车后桥壳中段与半轴的装焊结构如图4-2-26所示。桥壳中段材质为Q345（16Mn），轴头材质为30Mn2，状态是调质态；内部衬环采用20钢，对异种钢的焊接起一个过渡作用，减少焊缝下沉、咬边和焊接裂纹缺陷。
工艺试验在德国制造EBW15/60-701型真空电子束焊机上进行，焊机的加速电压为60kV，焊室容积701L，最大焊接速度50mm/s。
图4-2-26 汽车后桥壳中段与半轴的装焊结构
Q345（16Mn）钢碳当量为0.41%，30Mn2钢碳当量为0.58%，30Mn2钢的碳当量高，淬硬倾向大，对焊接冷裂纹敏感。对于Q345（16Mn）和30Mn2异种钢焊接，采取了如下工艺措施：
1）控制热输入，减小热影响区软化。
2）采用焊前预热和焊后缓冷，以降低接头区的冷却速度，可减少冷裂纹的产生。预热温度200～250℃。
3）为了防止产生气孔，降低焊缝氢含量，焊前对焊接处进行严格清理，装配前用砂纸将氧化膜及锈迹打磨干净，露出金属光泽，用汽油洗去油污，最后用丙酮清洗干净，放入烘箱进行200～250℃预热，保温待焊。
4）真空电子束焊焊接参数：加速电压60kV，电子束流120mA，焊接速度1.99mm/s，聚焦电流488mA，真空度2×10-2Pa；
焊接接头经解剖检验，焊缝中未发现气孔、夹渣；对焊缝进行外观检查以及超声波和100%X射线探伤，均未发现焊接裂纹；对焊接桥壳进行载荷为18.75t，重复80万次的疲劳试验，焊缝未出现疲劳裂纹。
