气体钎剂在炉中的应用与控制

2023-06-26 理论教育版权反馈

【摘要】：表3-3-28 常用气体钎剂的种类和用途在炉中钎焊中可用作钎剂的气体主要是气态的无机卤化物，包括氯化氢、氟化氢、三氟化硼、三氯化硼和三氯化磷等气体。该气体钎剂也应添加到惰性气体中使用，并使体积分数控制在0.001%～0.1%的范围内。火焰钎焊时，可采用硼有机化合物的蒸气作为气体钎剂，如硼酸甲酯蒸气等。该蒸气在燃气中供给，并在火焰中与氧反应生成硼酐，从而起到钎剂的作用，可在高于900℃时钎焊碳钢、铜及铜合金等。

气体钎剂是一种特殊类型的钎剂，按钎焊方法可分为炉中钎焊用气体钎剂和火焰钎焊用气体钎剂。这类钎剂最大的优点是钎焊后没有钎剂残渣，钎焊接头不需清洗。但这类钎剂及其反应物大多有一定的毒性，使用时应采取相应的安全措施。常用气体钎剂的种类和用途见表3-3-28。

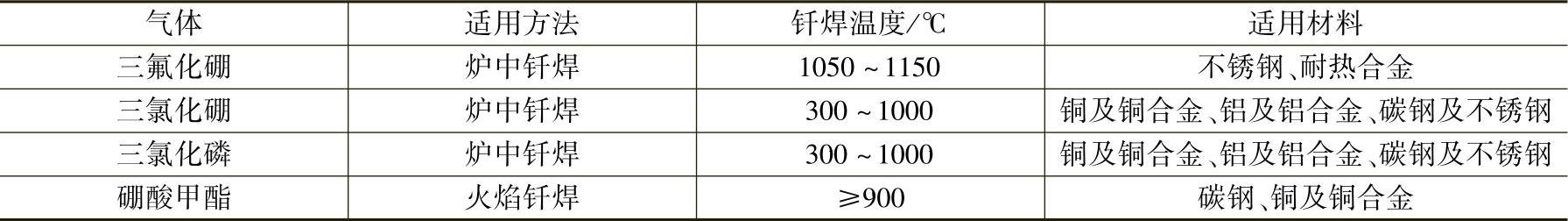

表3-3-28 常用气体钎剂的种类和用途

在炉中钎焊中可用作钎剂的气体主要是气态的无机卤化物，包括氯化氢、氟化氢、三氟化硼、三氯化硼和三氯化磷等气体。氯化氢和氟化氢对母材有强烈的腐蚀性，一般不单独使用，只在惰性气体保护钎焊中少量添加，以提高去膜能力。

三氟化硼是最常用的炉中钎焊用气体钎剂，特点是对母材的腐蚀作用小，去膜能力强，能保证钎料有较好的润湿性，可用于钎焊不锈钢和耐热合金。但去膜后生成的产物熔化温度较高，只适合于高温钎焊（1050～1150℃）。三氟化硼可以由放在钎焊容器中的氟硼酸钾在800～900℃完全分解产生，并添加在惰性气体中使用，其体积分数应控制在0.001%～0.1%范围内。

三氯化硼和三氯化磷气体对氧化物有更强的活性，且反应生成的产物熔化温度较低或易挥发，可在包括高温和中温的较宽温度范围（300～1000℃）进行碳钢及不锈钢、铜及铜合金、铝及铝合金的钎焊。该气体钎剂也应添加到惰性气体中使用，并使体积分数控制在0.001%～0.1%的范围内。

火焰钎焊时，可采用硼有机化合物的蒸气作为气体钎剂，如硼酸甲酯蒸气等。该蒸气在燃气中供给，并在火焰中与氧反应生成硼酐，从而起到钎剂的作用，可在高于900℃时钎焊碳钢、铜及铜合金等。

气体钎剂在炉中的应用与控制

相关推荐
