图3-1-11 钎料-母材-钎剂系统平衡时的界面张力去除氧化膜最有效的方法是采用钎剂。钎剂的作用，除能清除母材表面氧化物使σSF增大外，也能减小液态钎料的界面张力σLF。另一方面，钎剂中若存在重金属化合物，根据Gibbs的观点，可以得出在液态钎剂和液态钎料、固体母材之间，会发生钎剂中的金属离子的传质过程。因此，施加钎剂可显著提高钎料的润湿性。......
2023-06-26
硬钎剂及其用途与特性
【摘要】：硬钎剂是指在450℃以上钎焊用的钎剂。黑色金属常用的硬钎剂的主要组分是硼砂、硼酸及其混合物。其中FB102钎剂是应用最广泛的通用钎剂；FB103钎剂的钎焊温度最低，特别适用于银铜锌镉钎料；FB104钎剂不含KBF4，钎剂不易挥发，在加热速度较慢的情况下仍可保持较长时间的活性。表3-3-25 常用硬钎剂的化学成分、特点及用途
硬钎剂是指在450℃以上钎焊用的钎剂。黑色金属常用的硬钎剂的主要组分是硼砂、硼酸及其混合物。为了得到合适的熔点和增强去除氧化物的能力，可以添加各种碱金属或碱土金属的氟化物、氟硼酸盐等。
硼砂（Na2B4O7·10H2O）是单斜类白色透明晶体，易溶于水，加热到200℃以上结晶水可全部蒸发。硼砂应在脱水后使用。硼砂中的硼酐与金属氧化物作用形成易熔的硼酸盐，并进一步分解形成偏硼酸钠，与硼酸盐形成熔点更低的混合物，而达到去除氧化物的目的，故可用作钎剂。
常用硬钎剂的化学成分、特点及用途见表3-3-25。其中FB102钎剂是应用最广泛的通用钎剂；FB103钎剂的钎焊温度最低，特别适用于银铜锌镉钎料；FB104钎剂不含KBF4，钎剂不易挥发，在加热速度较慢的情况下仍可保持较长时间的活性。
硼砂和硼酸的混合物是应用很广泛的钎剂，但它们的活性温度很高，均在800℃以上，因此也只适合于800℃以上的钎焊，一般只能配合铜基钎料使用。去除氧化物的能力不强，不能去除Cr、Si、Al、Ti等的氧化物，故不能用于钎焊含这些元素的合金钢、不锈钢和高温合金等。这类残渣呈玻璃硬壳状，不溶于水，虽腐蚀性不大，但清除困难。

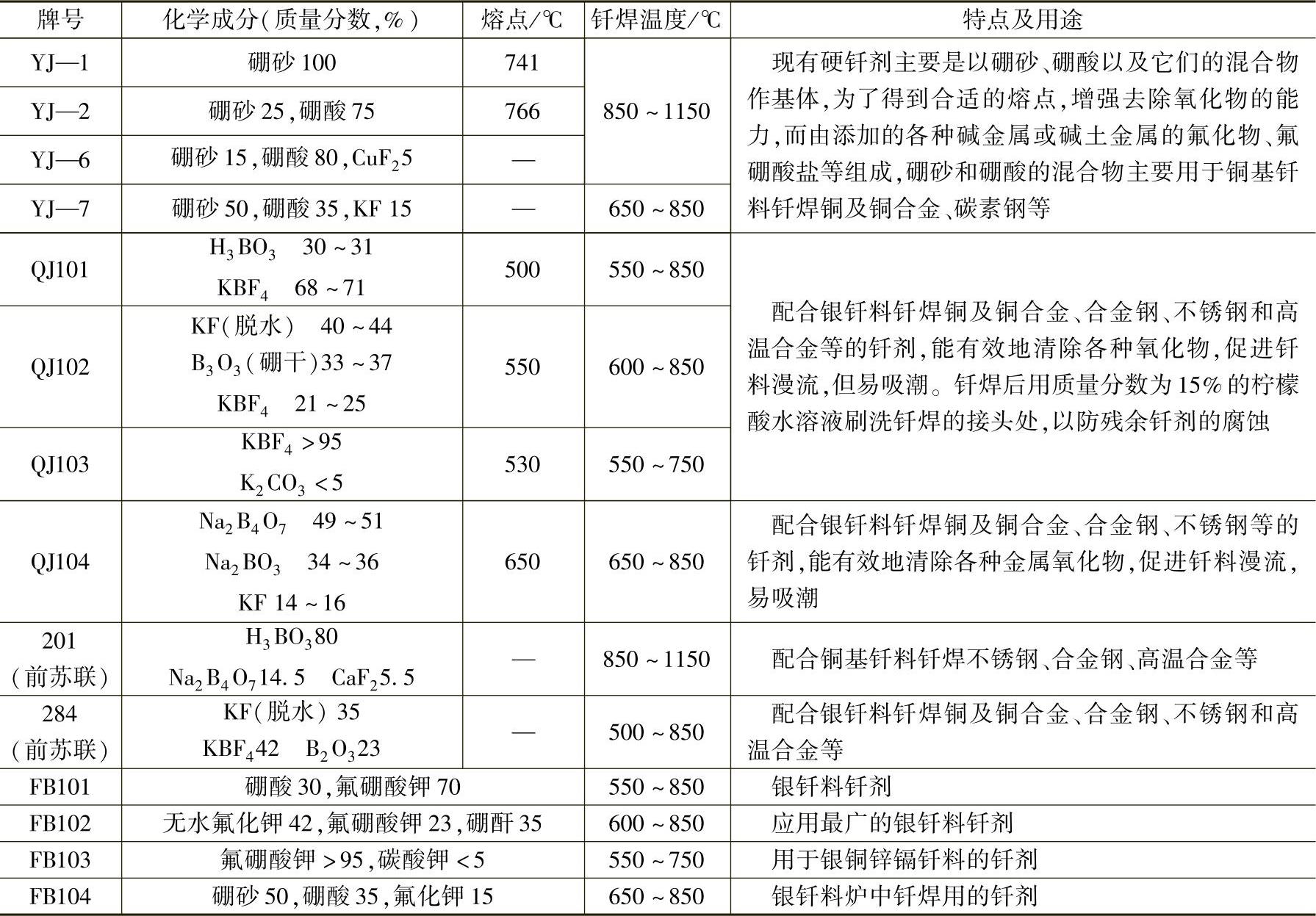

表3-3-25 常用硬钎剂的化学成分、特点及用途
有关焊接方法与过程控制基础的文章
- 详细阅读
- 详细阅读
-
钎焊的硬钎和软钎方法分类科学原理解析详细阅读
根据使用钎料的不同，美国焊接学会将钎料液相线温度高于450℃的钎焊称为硬钎焊，钎料液相线温度低于450℃的钎焊称为软钎焊。据考古发现，钎焊方法早在5000多年前就出现了，而硬钎焊方法的出现要早于软钎焊。因此，要区分硬钎焊和软钎焊方法，还是以450℃分类较为科学。......
2023-06-26
-
钎剂分类和性能简介详细阅读
对钎剂的基本要求有以下方面。1）钎剂的熔点和最低活性温度比钎料低，在活性温度范围内有足够的流动性。2）应具有良好的热稳定性，使钎剂在加热过程中保持其成分和作用稳定不变。一般说来钎剂应具有不小于100℃的热稳定温度范围。钎剂的组成物质主要取决于所要清除氧化物的物理化学性质。......
2023-06-26
-
建筑塑料的特性与用途：密度轻强度高，防老化稳详细阅读
为防止塑料在热、光及其他条件下过早老化而加入的少量物质称为稳定剂。密实塑料的导热系数为0.23～0.70 W/（m·k），泡沫塑料的导热系数则接近于空气。其密度在1.5～2.0 g/cm3之间，是钢的1/5～1/4，而抗拉强度却达到或超过碳素钢，其比强度与高级合金相近，属轻质高强材料。表9.1列出了常用建筑塑料的特性与用途。......
2023-09-01
-
无铅钎焊用钎剂简介详细阅读
如松香在285℃将分解、碳化，失去钎剂的作用。一般希望钎剂具有不小于100℃的热稳定温度范围。活性温度范围 在活性温度范围，钎剂去除氧化物的能力最强，超出活性温度范围，钎剂将失去作用。一般来说，钎剂的活性温度范围低于钎料熔化温度10～30℃，活性温度范围上限要高于钎料的熔化温度，因此在钎焊温度下，钎剂都处于活性状态。......
2023-06-26
-
电子用钎剂的作用机理详解详细阅读
松香的钎剂作用在于所含的松香酸，去膜机理属有机酸一类。目前，由于CFC的禁用使得人们把钎剂的研制转移到水洗钎剂和免洗钎剂上。水洗钎剂的可靠性取决于水清洗钎剂残渣的“干净”程度。免洗钎剂具有较低的固体含量，焊后无需清洗，主要以有机酸作为活性剂，有时也会有胺的存在。......
2023-06-26
-
气体钎剂在炉中的应用与控制详细阅读
表3-3-28 常用气体钎剂的种类和用途在炉中钎焊中可用作钎剂的气体主要是气态的无机卤化物，包括氯化氢、氟化氢、三氟化硼、三氯化硼和三氯化磷等气体。该气体钎剂也应添加到惰性气体中使用，并使体积分数控制在0.001%～0.1%的范围内。火焰钎焊时，可采用硼有机化合物的蒸气作为气体钎剂，如硼酸甲酯蒸气等。该蒸气在燃气中供给，并在火焰中与氧反应生成硼酐，从而起到钎剂的作用，可在高于900℃时钎焊碳钢、铜及铜合金等。......
2023-06-26
相关推荐
