软钎料中应用最广泛的是锡铅钎料。其中HLSn40Pb和HLSn40PbSb成为最通用的锡铅钎料，广泛用于铜和铜合金的钎焊，如散热器、管道、电气接头、家用制品、发动机部件等。钎料中的镓起着表面活性作用，防止或减轻熔融锡铅钎料表面的氧化，特别适用于波峰焊和浸渍钎焊。铅银钎料的固相线温度较高，耐热性优于锡铅钎料，适用于要求在中温下具有一定强度的零件的钎焊。表3-3-6 铅基钎料的化学成分和性能......
2023-06-26
铜基钎料的化学成分和熔化温度分类表
【摘要】：铜基钎料适用于气体火焰钎焊、电阻钎焊、炉中钎焊、感应钎焊和浸渍钎焊等工艺方法，用途较广泛。Cu3P相给铜磷钎料带来脆性，它的韧性比银钎料差得多，只能在热态下挤压或轧制。表3-3-15 铜基钎料的分类和型号铜基钎料的化学成分应符合表3-3-16、表3-3-17的规定。表3-3-16 铜和铜锌钎料的化学成分注：1.表中单值数表示最大值。表3-3-17 铜磷钎料的化学成分表3-3-18 铜基钎料的熔化温度
铜基钎料适用于气体火焰钎焊、电阻钎焊、炉中钎焊、感应钎焊和浸渍钎焊等工艺方法，用途较广泛。根据GB/T 6418—2008《铜基钎料》标准规定，铜基钎料的分类（分为高铜钎料、铜锌钎料、铜磷钎料、特种铜合金）和型号见表3-3-15。磷在铜中起两种作用：一是磷能显著降低铜的熔点，二是磷在空气中钎焊铜时起自钎剂作用。当铜中含P为8.4%（质量分数）时，铜与磷形成熔化温度为714℃的低熔点共晶，其组织由（Cu）+Cu3P组成。Cu3P为脆性相。随着铜中的磷含量增加，该脆性相增多，超过共晶成分的铜磷合金由于太脆而无实用价值。Cu3P相给铜磷钎料带来脆性，它的韧性比银钎料差得多，只能在热态下挤压或轧制。为了进一步降低铜磷合金的熔化温度和改进其韧性，可加银。银价格较高，为了节约银，可在铜磷钎料中加锡，以达到降低熔化温度的目的。铜磷和铜磷银钎料只能用来钎焊铜和铜合金，不能用来钎焊钢、镍基合金和含镍量大于10%（质量分数）的铜镍合金。这类钎料在加热慢时大都有偏析作用，应尽量采用快速加热的钎焊方法。

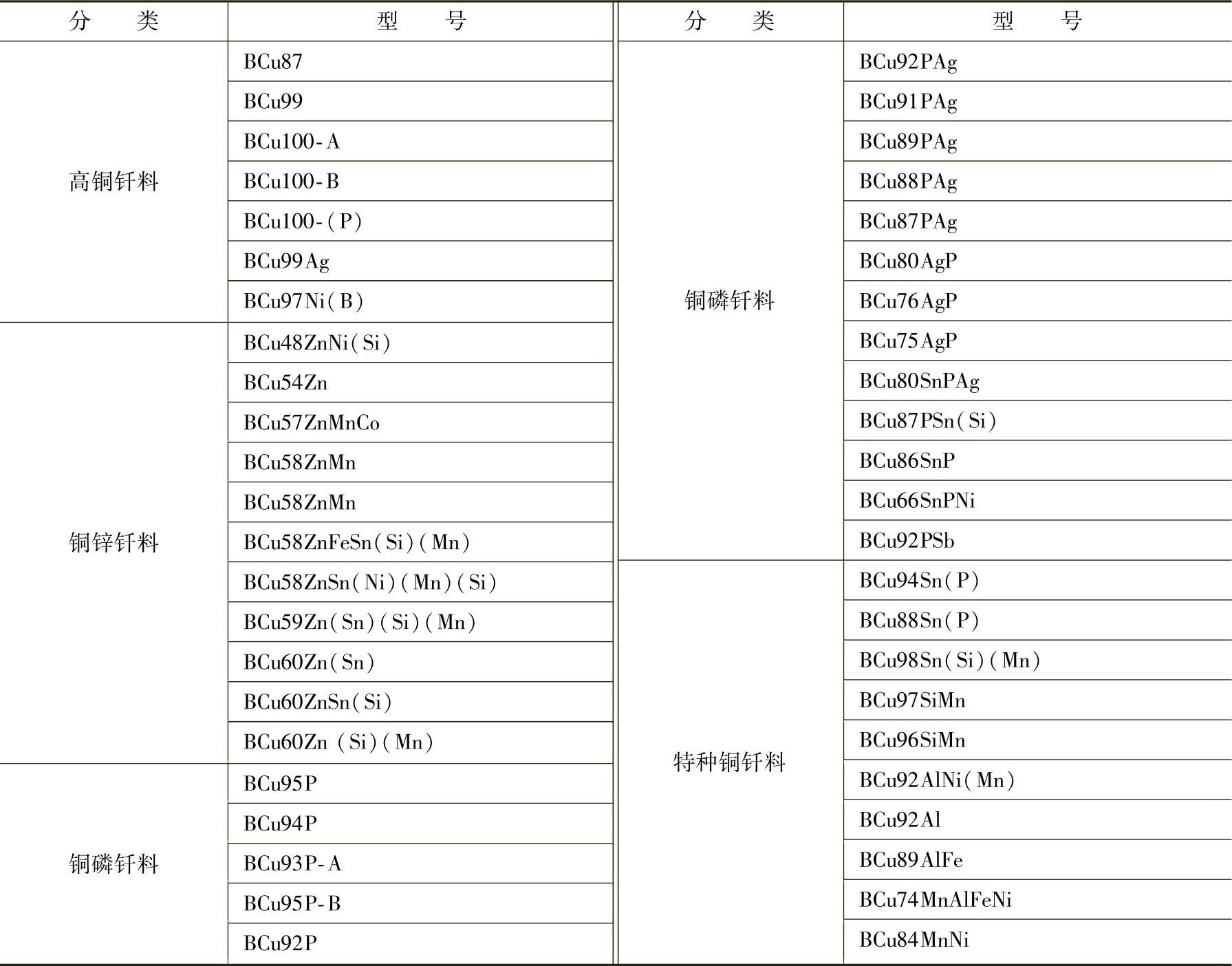

表3-3-15 铜基钎料的分类和型号
铜基钎料的化学成分应符合表3-3-16、表3-3-17的规定。丝状、带状、条状钎料表面应光洁，不应有影响钎焊性能的油污、夹杂物、起皮、分层和裂纹等缺陷。每批钎料应在不同部位取三个代表性试样进行化学分析，在分析中如发现有其他元素时必须作进一步分析，以确定杂质总量是否超过规定的要求。如分析结果不符合表3-3-16、表3-3-17规定应加倍取样复验分析。铜基钎料的熔化温度见表3-3-18。

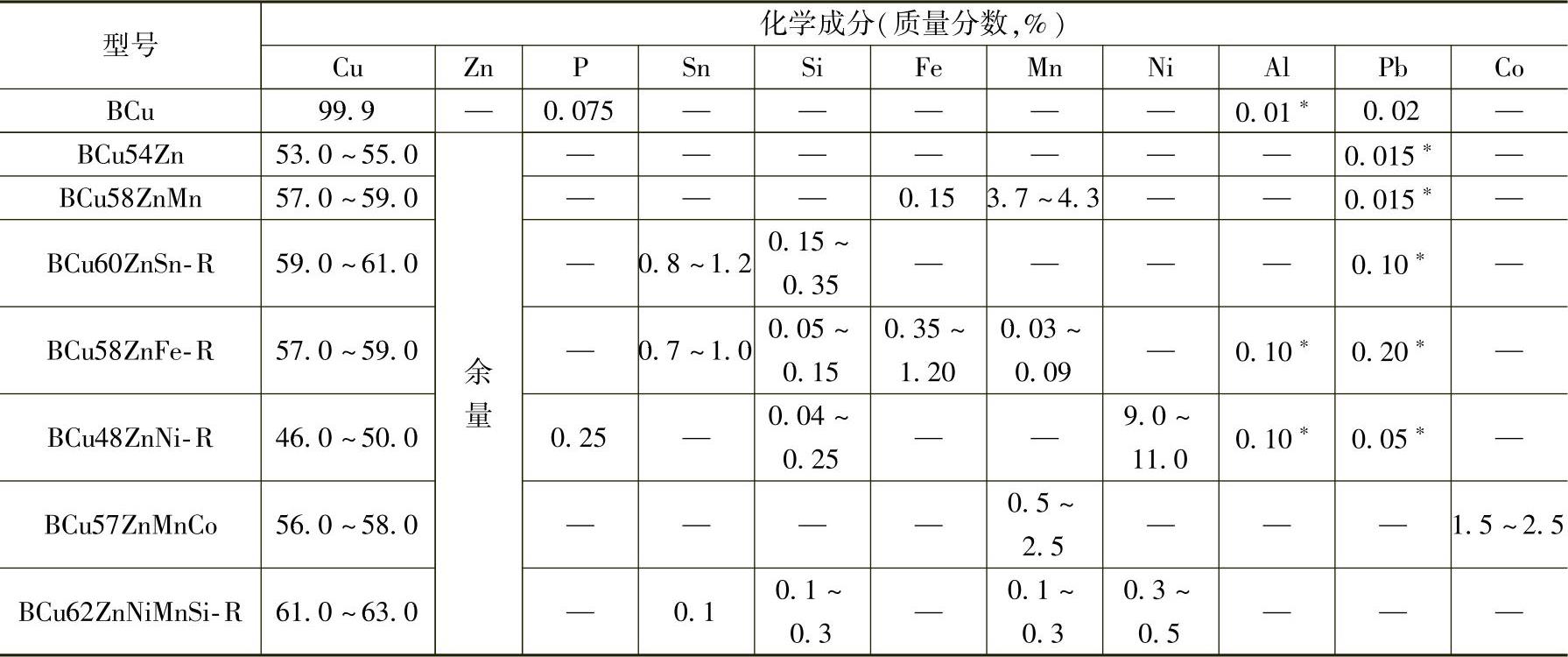

表3-3-16 铜和铜锌钎料的化学成分
注：1.表中单值数表示最大值。
2.杂质总量中，BCu≤0.10%（质量分数），铜锌钎料≤0.50%（质量分数），杂质总量包括标有“*”元素的含量。

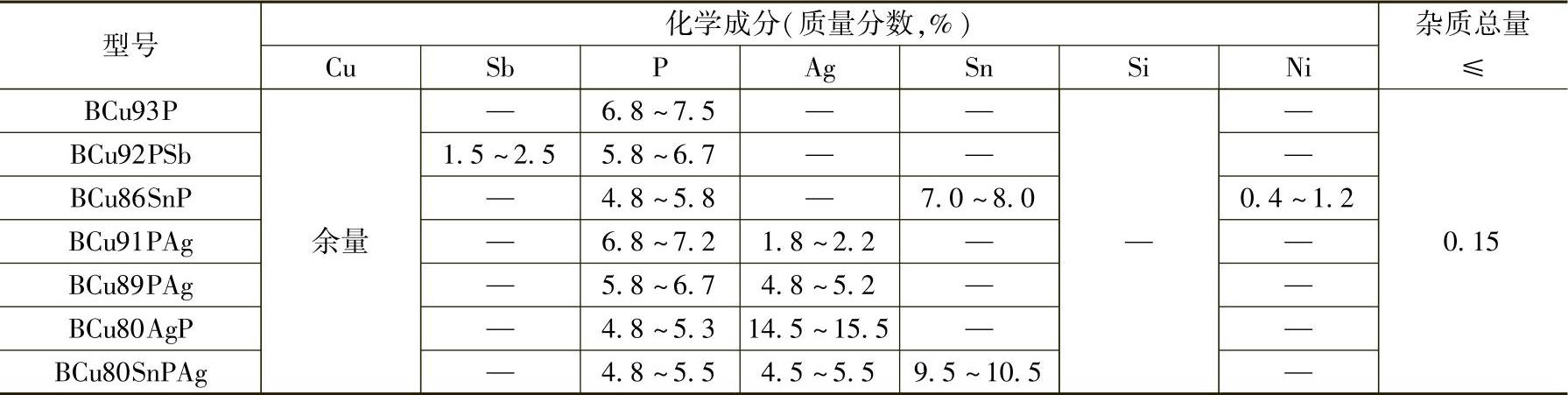

表3-3-17 铜磷钎料的化学成分

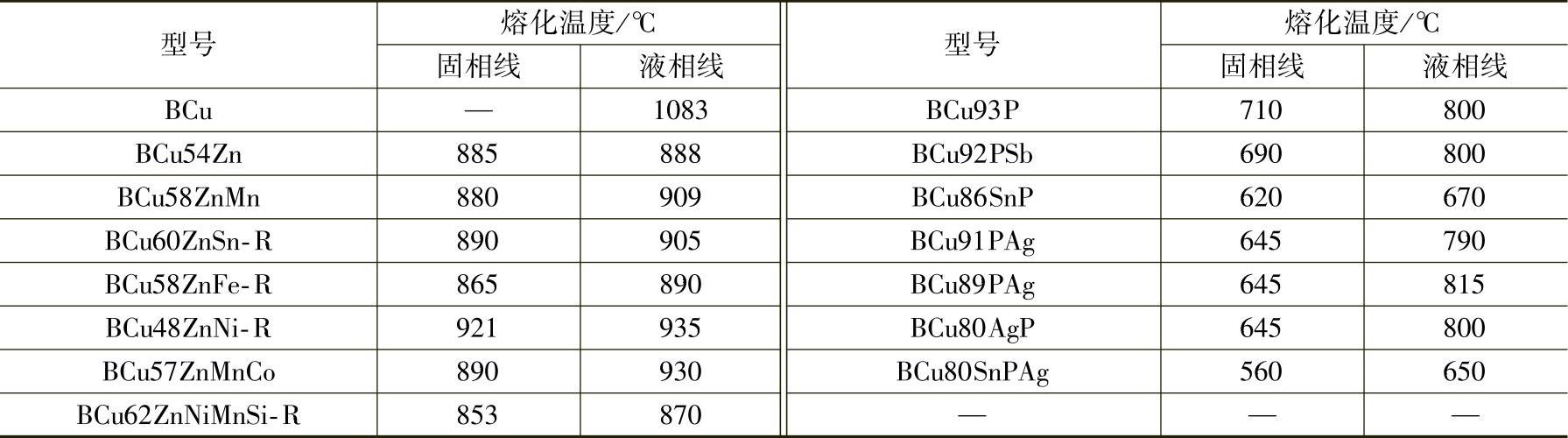

表3-3-18 铜基钎料的熔化温度
有关焊接方法与过程控制基础的文章
- 详细阅读
-
钎料分类和性能简介详细阅读
常用的钎料一般根据熔点分成两类。熔点高于950℃的常称为高温钎料。另一类是软钎料，熔点在450℃以下，应用最广泛的软钎料是锡基钎料，多数软钎料适合的焊接温度为200～400℃，通常把用这类钎料进行的钎焊称为软钎焊。软钎焊接头强度较低，适于受力不大或工作温度较低的焊件，典型的就是电子产业中的应用。......
2023-06-26
-
银基钎料的分类、型号及成分说明详细阅读
为了避免出现脆性，银铜锡钎料中锡的质量分数一般不高于10%。为了进一步降低银钎料的熔化温度，可在银铜锌合金中加入镉。银基钎料适用于气体火焰钎焊、电阻钎焊、炉中钎焊、感应钎焊和浸渍钎焊等工艺方法，用途较广泛。根据GB 10046—2008《银基钎料》标准规定，银基钎料的分类、型号、成分及熔化温度见表3-3-14。表3-3-14 银钎料的分类、型号、化学成分及熔化温度（续）（续）注：1.单值均为最大值，“余量”表示100%与其余元素质量分数总和的差值。......
2023-06-26
-
镉基、锌基和金基钎料介绍详细阅读
镉基钎料是软钎料中耐热性最好的钎料，并具有较好的耐蚀性。表3-3-7 镉基钎料的化学成分和性能2.锌基钎料锌基钎料是以锌为基体的钎料，通常有锌锡钎料和锌铝钎料。大部分锌基钎料的强度低、延性差。表3-3-8 锌基钎料的化学成分、熔化温度范围和用途3.金基钎料以前几乎全部用来钎焊首饰，近年来，随着电子工业、核工业、航空和航天工业的发展，金基钎料也扩大了它的应用范畴。......
2023-06-26
-
如何选择镍基钎料？详细阅读
当要求钎焊件在更高温度下工作时可以采用镍基钎料。镍基钎料以镍为基体，并添加了能降低熔点及提高其热强度的元素。因此镍基钎料通常是以粉状、粘带和非晶态箔供应的。镍基钎料钎焊不锈钢时的一个重要特征是钎焊接头性能对接头间隙值极为敏感。镍基钎料适用于炉中钎焊、感应钎焊和电阻钎焊等工艺方法。镍基钎料的化学成分应符合表3-3-22的规定。表3-3-21 镍基钎料的分类、型号和钎焊参考温度表3-3-22 镍基钎料的化学成分......
2023-06-26
-
铝基钎料的分类、型号、形状及应用工艺方法详细阅读
铝基钎料主要以铝硅合金为基，还可加入铜、锌、镁等元素以满足工艺性能的要求。铝基钎料适用于火焰钎焊、炉中钎焊、盐浴钎焊和真空钎焊等工艺方法。表3-3-12 铝基钎料的分类、型号、形状及熔化温度铝基钎料的化学成分应符合表3-3-13的规定。表3-3-13 铝基钎料的化学成分......
2023-06-26
-
钎剂分类和性能简介详细阅读
对钎剂的基本要求有以下方面。1）钎剂的熔点和最低活性温度比钎料低，在活性温度范围内有足够的流动性。2）应具有良好的热稳定性，使钎剂在加热过程中保持其成分和作用稳定不变。一般说来钎剂应具有不小于100℃的热稳定温度范围。钎剂的组成物质主要取决于所要清除氧化物的物理化学性质。......
2023-06-26
-
钎料和母材成分分析详细阅读
图3-1-7 Fe-Ag二元合金相图大量研究表明，钎料和母材的成分对润湿性的影响主要表现为钎焊过程中的液态钎料和固态母材是否有相互作用。其规律性可表述为钎料和母材在液态和固态均不相互作用，则它们的润湿性很差；若钎料和母材能相互溶解或形成化合物，则液态钎料能较好地润湿母材。从以上分析可知，对于那些与母材无相互作用因而润湿性差的钎料，通过在钎料中加入能与母材形成共同相的合金元素，可以改善它对母材的润湿性。......
2023-06-26
相关推荐
